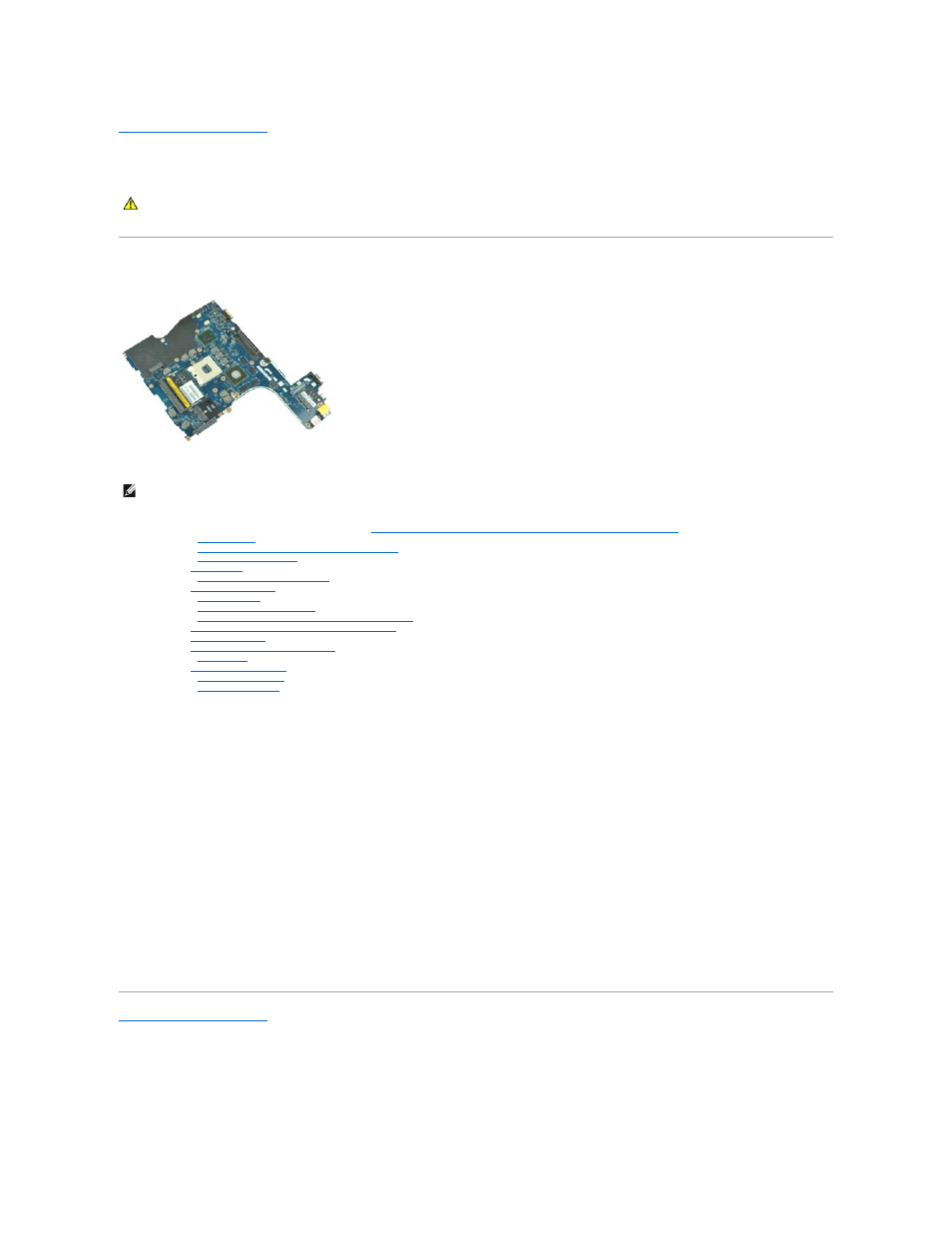

Системная плата
Руководство по обслуживанию мобильной рабочей станции Dell Precision™ M4500
Извлечение системной платы
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Извлеките
модуль определения абонента
(SIM-карту)
.
4.
Извлеките
оптический дисковод
.
5.
Снимите
клавиатуру
.
6.
Извлеките
батарейку типа «таблетка»
.
7.
Снимите
крышки шарниров
.
8.
Извлеките
жесткий диск
.
9.
Извлеките
карту Latitude ON Flash™
.
10.
Извлеките
плату беспроводной глобальной сети
(WWAN)
.
11.
Снимите
плату беспроводной локальной сети
(WLAN)
.
12.
Снимите
дисплей в сборе
.
13.
Снимите
блок радиатора и вентилятора
.
14.
Извлеките
процессор
.
15.
Снимите
упор для рук в сборе
.
16.
Извлеките
плату
ExpressCard
.
17.
Извлеките
карту
Bluetooth®
.
18.
Освободите выступ кабеля и отсоедините кабель платы носителя
SD от системной платы.
19.
Извлеките винты крепления системной платы к корпусу
.
20.
Отсоедините системную плату от платы ввода
-вывода и переверните системную плату.
s
21.
Отсоедините кабель питания постоянного тока от системной платы
.
22.
Извлеките из компьютера системную плату
.
Установка системной платы
Чтобы установить системную плату на место
, выполните шаги по извлечению в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Может потребоваться установка проигрывателя Adobe™ Flash Player™ с веб-узла Adobe.com для просмотра приведенных ниже
иллюстраций
.
