Назад на страницу содержания

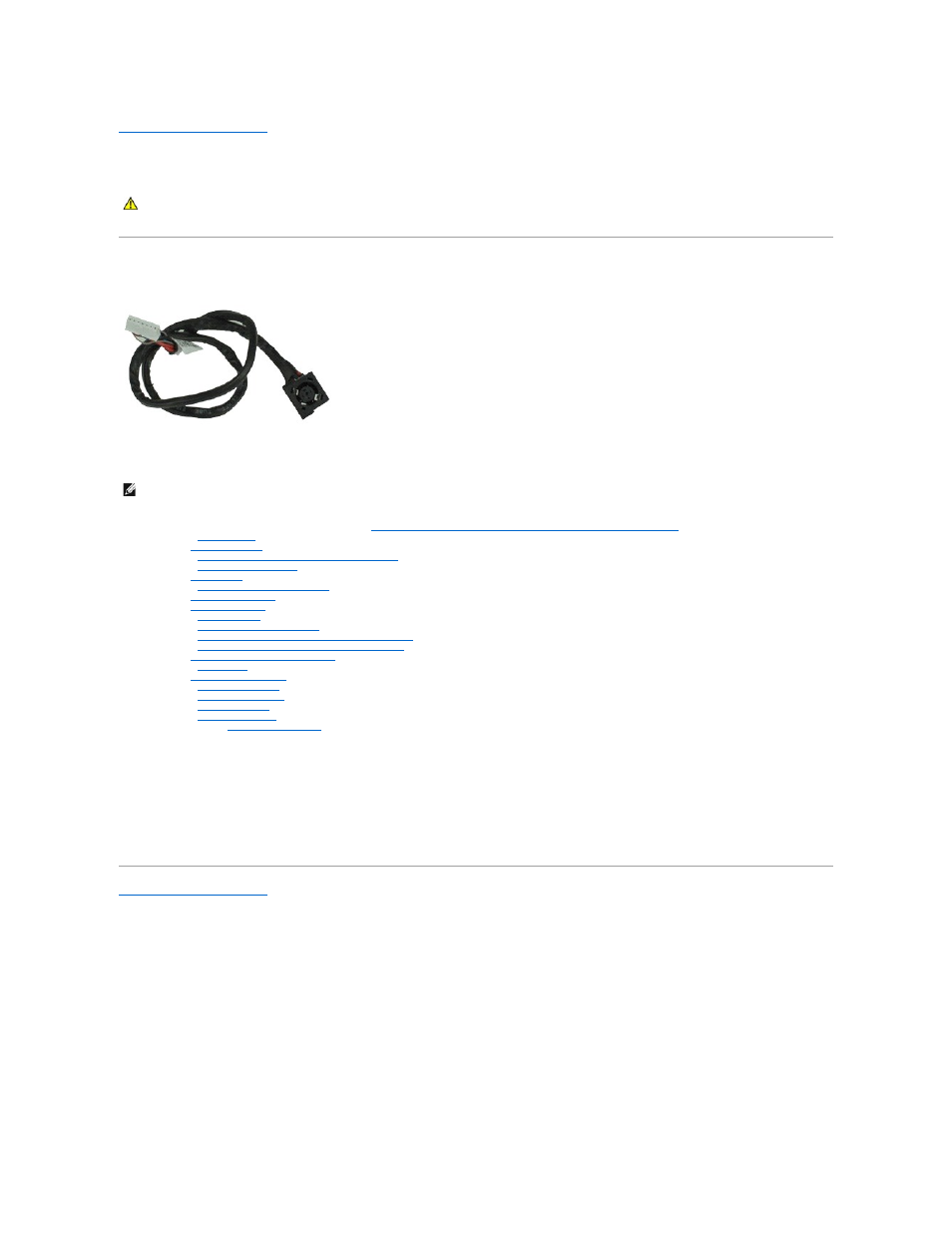

Разъем для входа постоянного тока

Руководство по обслуживанию мобильной рабочей станции Dell Precision™ M4500

Извлечение разъема для входа постоянного тока

1.

Следуйте процедурам

, приведенным в разделе

Перед началом работы с внутренними компонентами компьютера

.

2.

Извлеките

аккумулятор

.

3.

Снимите

панель доступа

.

4.

Извлеките

модуль определения абонента

(SIM-карту)

.

5.

Извлеките

оптический дисковод

.

6.

Снимите

клавиатуру

.

7.

Извлеките

батарейку типа «таблетка»

.

8.

Снимите

крышки шарниров

.

9.

Снимите

дисплей в сборе

.

10.

Извлеките

жесткий диск

.

11.

Извлеките

флэш

-карту Latitude ON™

.

12.

Извлеките

плату беспроводной глобальной сети

(WWAN)

.

13.

Извлеките

плату беспроводной локальной сети

(WLAN)

.

14.

Снимите

блок радиатора и вентилятора

.

15.

Извлеките

процессор

.

16.

Снимите

упор для рук в сборе

.

17.

Извлеките

карту

Bluetooth®

.

18.

Извлеките

плату

ExpressCard

.

19.

Извлеките

плату карты

SD

.

20.

Извлеките

системную плату

.

21.

Извлеките плату

порта ввода

-вывода

.

22.

Освободите разъем для входа постоянного тока от направляющих желобков корпуса

.

23.

Поднимите разъем для входа постоянного тока и извлеките его из корпуса

.

Установка разъема для входа постоянного тока на место

Чтобы установить разъем для входа постоянного тока на место

, выполните вышеуказанные действия в обратном порядке.

Назад на страницу содержания

ОСТОРОЖНО

!

Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности

,

прилагаемые к компьютеру

. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию

нормативам

: www.dell.com/regulatory_compliance.

ПРИМЕЧАНИЕ

.

Может потребоваться установка проигрывателя Adobe™ Flash Player™ с веб-узла Adobe.com для просмотра приведенных ниже

иллюстраций

.
