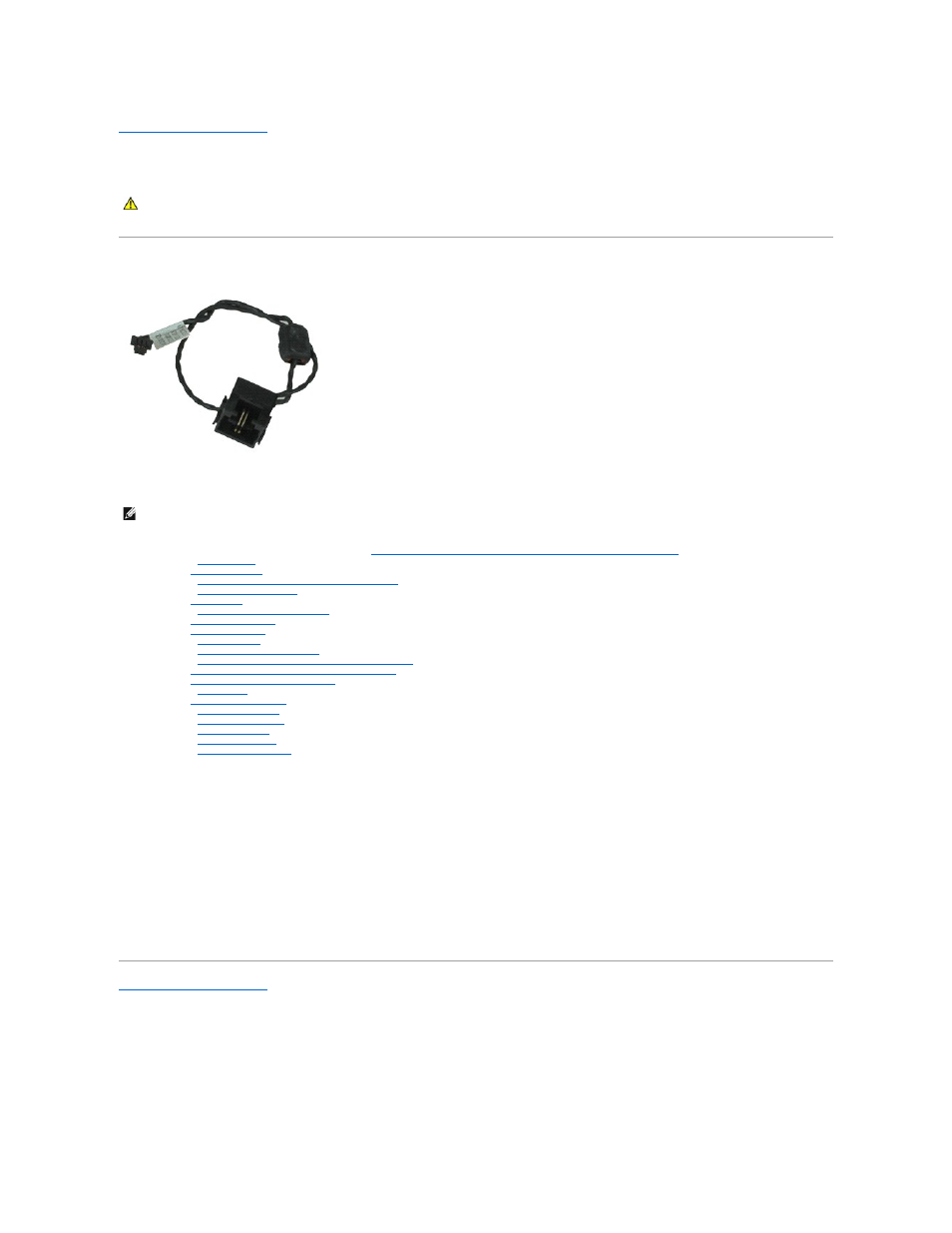

Модемный разъем
Руководство по обслуживанию мобильной рабочей станции Dell Precision™ M4500
Извлечение модемного разъема
1. Следуйте процедурам , приведенным в разделе Перед началом работы с внутренними компонентами компьютера .
2. Извлеките аккумулятор .
3. Снимите панель доступа .
4. Извлеките модуль определения абонента (SIM-карту) .
5. Извлеките оптический дисковод .
6. Снимите клавиатуру .
7. Извлеките батарейку типа «таблетка» .
8. Снимите крышки шарниров .
9. Снимите дисплей в сборе .
10. Извлеките жесткий диск .
11. Извлеките флэш -карту Latitude ON™ .
12. Извлеките плату беспроводной глобальной сети (WWAN) .
13. Снимите плату беспроводной локальной сети (WLAN) .
14. Снимите блок радиатора и вентилятора .
15. Извлеките процессор .
16. Снимите упор для рук в сборе .
17. Извлеките карту Bluetooth® .
18. Извлеките плату ExpressCard .
19. Извлеките плату карты SD .
20. Извлеките системную плату .
21. Извлеките плату ввода -вывода .
22. Освободите модемный кабель из направляющих снизу компьютера .
23. Освободите модемный кабель из направляющих внутри компьютера .
24. Приподнимите модемный разъем и извлеките его из компьютера .
Установка модемного разъема на место
Чтобы установить на место модемный разъем , выполните вышеуказанные шаги в обратном порядке.
