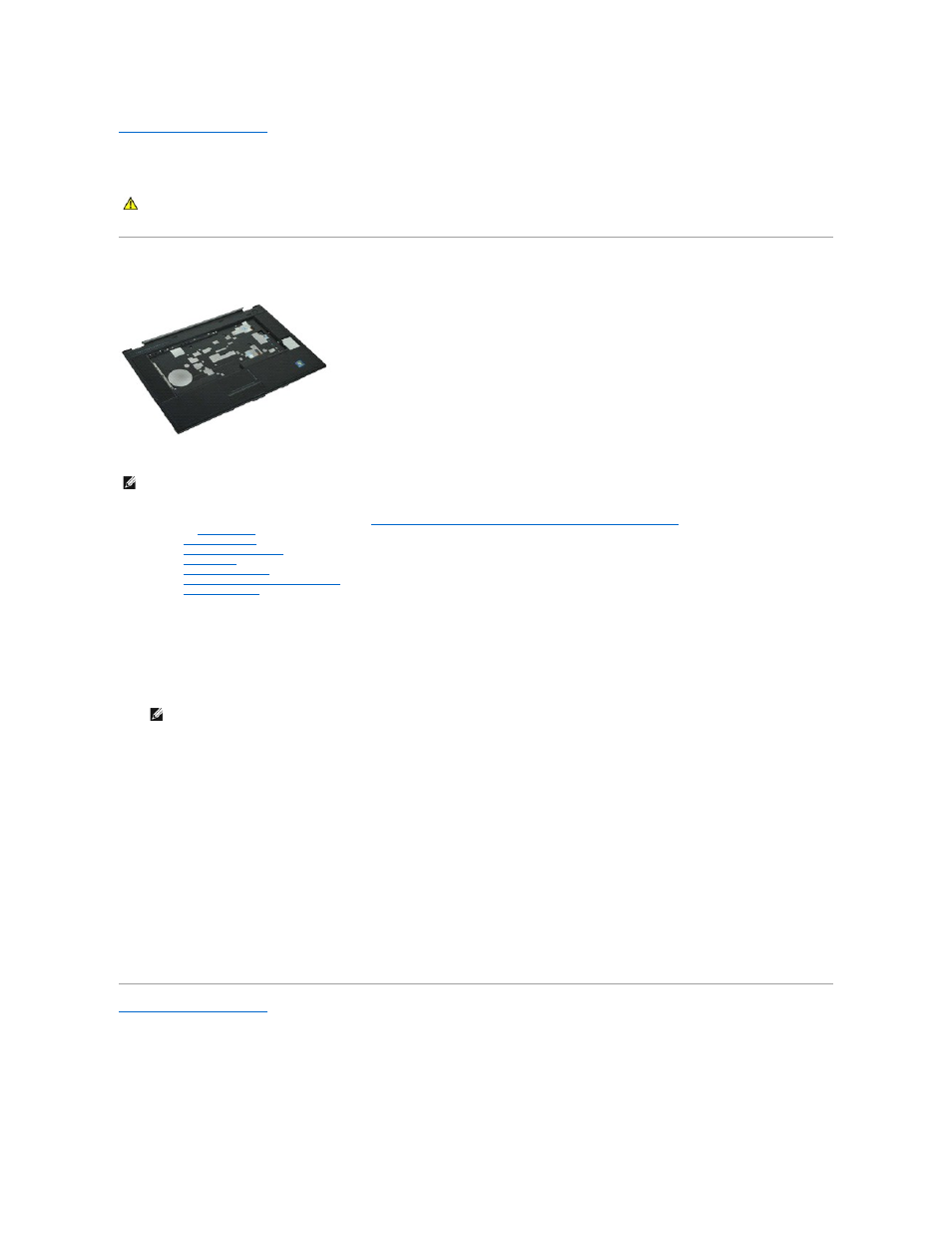

Упор для рук в сборе
Руководство по обслуживанию мобильной рабочей станции Dell Precision™ M4500
Снятие упора для рук в сборе
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Выньте
панель доступа
.
4.
Выньте
оптический дисковод
.
5.
Выньте
клавиатуру
.
6.
Выньте
крышки шарниров
.
7.
Выньте
считыватель отпечатков пальцев
.
8.
Выньте
дисплей в сборе
.
9.
Выкрутите винты
, которыми подставка для рук крепится к нижней части компьютера.
10.
Удалите винты
, которыми упор для рук крепится к корпусу компьютера.
11.
Отсоедините кабели смарт
-карты, динамиков, сенсорной панели и РЧИ (если применимо) от разъемов на системной плате.
ПРИМЕЧАНИЕ
.
Если компьютер куплен с бесконтактным устройством считывания смарт-карт, необходимо отсоединить кабель РЧИ.
12.
Снимите с компьютера упор для рук
.
a. Начиная с тыльной стороны компьютера, поднимите правый край упора для рук, чтобы отделить его от компьютера.
b. Аккуратно потяните упор для рук вперед и переверните его.
13.
Отсоедините кабель заднего температурного датчика от системной платы
.
14.
Снимите с компьютера упор для рук
.
Обратная установка упора для рук в сборе
Чтобы установить упор для рук на место
, выполните вышеуказанные шаги в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Может потребоваться установка проигрывателя Adobe™ Flash Player™ с веб-узла Adobe.com для просмотра приведенных ниже
иллюстраций
.
