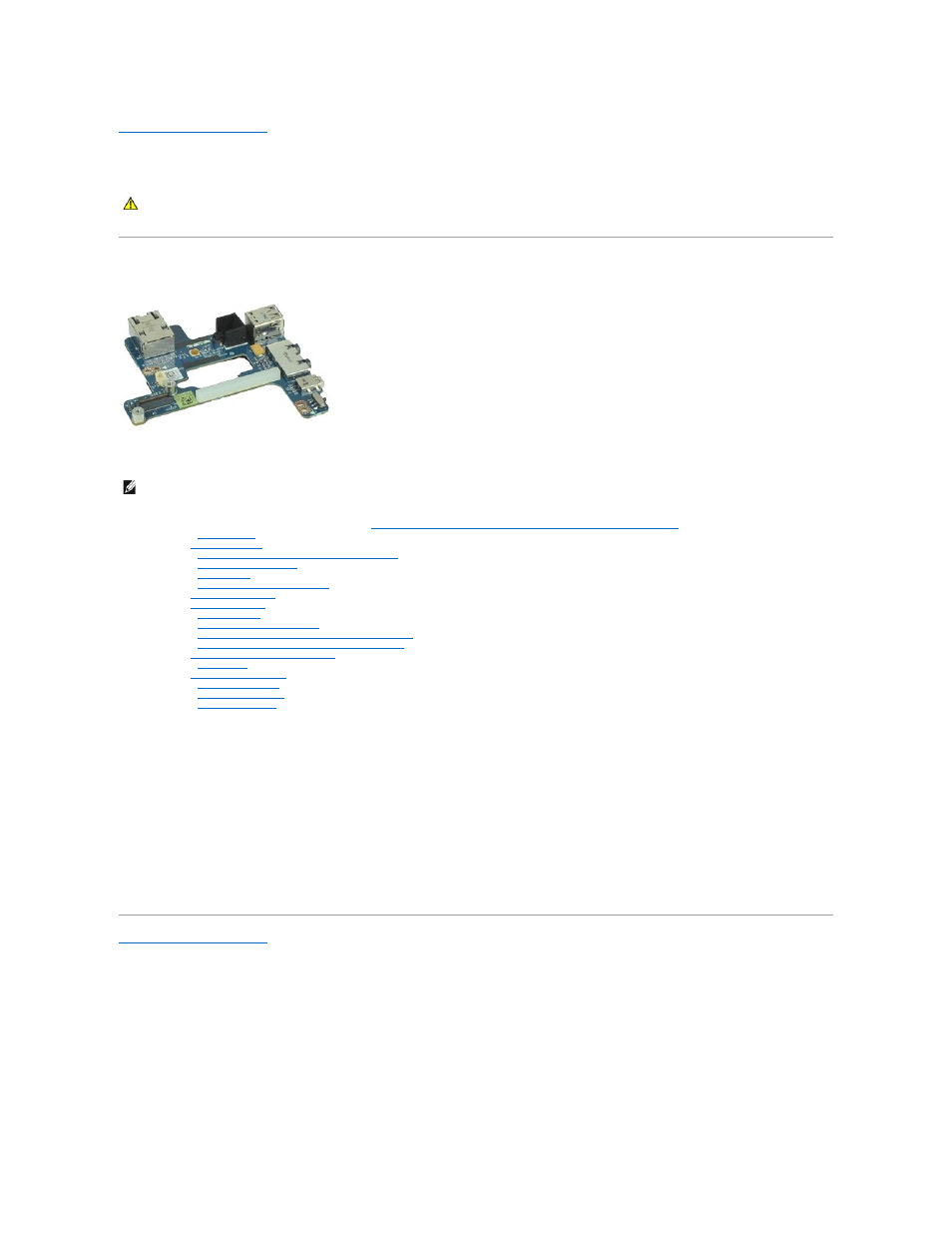

Плата ввода -вывода
Руководство по обслуживанию мобильной рабочей станции Dell Precision™ M4500
Удаление платы ввода -вывода
1. Следуйте процедурам , приведенным в разделе Перед началом работы с внутренними компонентами компьютера .
2. Извлеките аккумулятор .
3. Снимите панель доступа .
4. Извлеките модуль определения абонента (SIM-карту) .
5. Извлеките оптический дисковод .
6. Извлеките клавиатуру .
7. Извлеките батарейку типа «таблетка» .
8. Снимите крышки шарниров .
9. Снимите дисплей в сборе .
10. Извлеките жесткий диск .
11. Извлеките флэш -карту Latitude ON™ .
12. Извлеките плату беспроводной глобальной сети (WWAN) .
13. Извлеките плату беспроводной локальной сети (WLAN) .
14. Снимите блок радиатора и вентилятора .
15. Извлеките процессор .
16. Снимите упор для рук в сборе .
17. Извлеките плату Bluetooth® .
18. Извлеките плату ExpressCard .
19. Извлеките системную плату .
20. Выверните винт (с меткой «I»), которым плата ввода-вывода крепится к компьютеру.
21. Удалите винты , которыми плата ввода-вывода крепится к компьютеру.
22. Снимите плату ввода -вывода с компьютера.
Замена платы ввода -вывода
Чтобы установить на плату ввода -вывода, выполните описанные выше действия в обратном порядке.
Назад на страницу содержания
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Может потребоваться установка проигрывателя Adobe™ Flash Player™ с веб-узла Adobe.com для просмотра приведенных ниже
иллюстраций .
