Вторичный тест post – Инструкция по эксплуатации Dell PowerVault 132T LTO/SDLT (Tape Library)
Страница 78
Этот тест пропускает сначала бит со значением
1, а затем бит со значением 0 через базу каждого банка SDRAM. Проведение теста отображается
миганием индикатора
S1.
Размер памяти

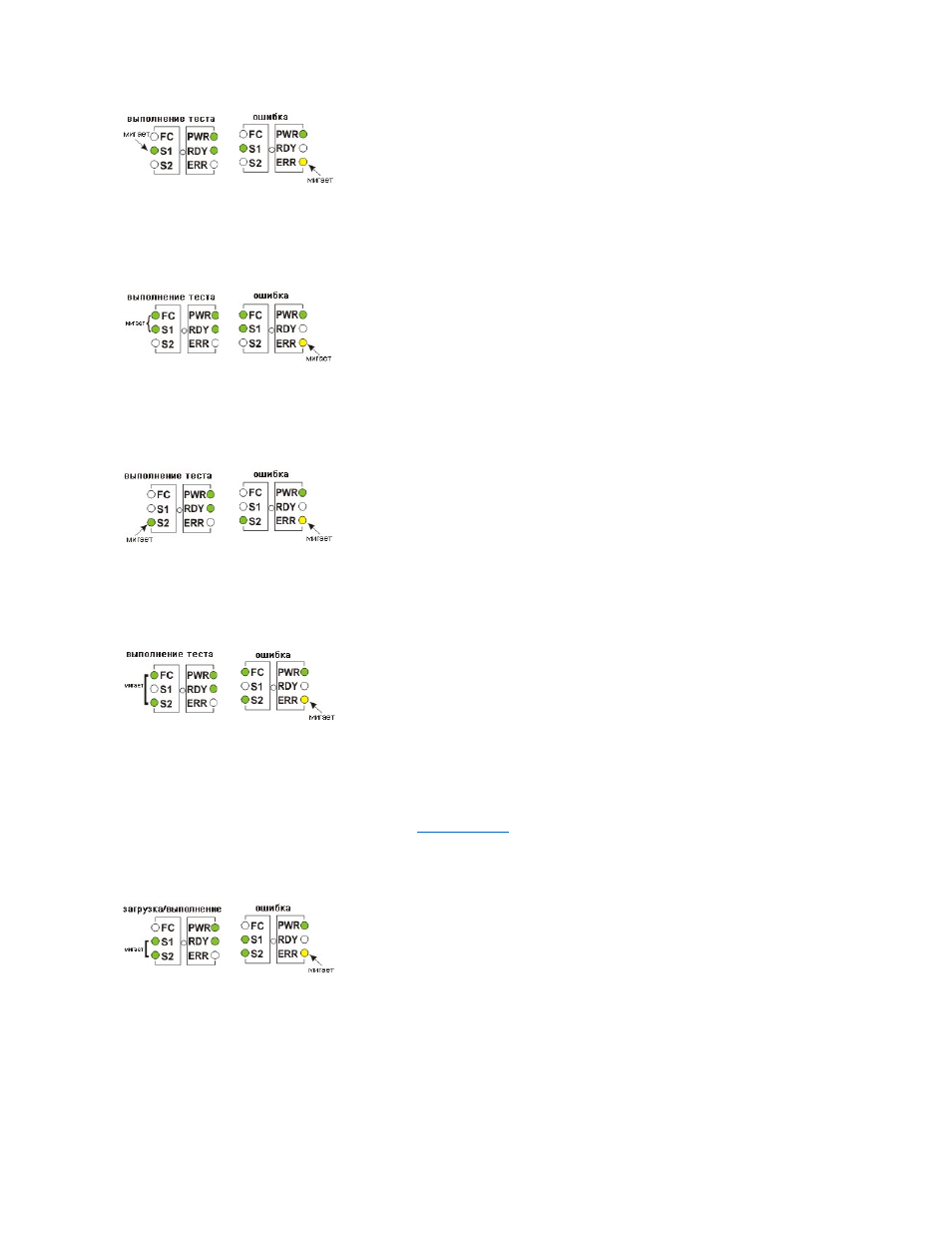

Рисунок
5. Размер памяти
Этот тест проверяет соответствие размера
SDRAM минимальному и максимальному размеру, установленному для данного оборудования. Проведение
теста отображается миганием индикаторов
FC и S1.
Тест по шаблону
Рисунок
6. Тест по шаблону
Этот тест записывает и читает группы диагностических шаблонов при каждом выделении памяти
SDRAM. Проведение теста отображается
периодическим миганием индикатора
S2. Проведение этого теста может занять несколько секунд.
Тест адреса
Рисунок
7. Тест адреса
Этот тест записывает и читает теги адресов в память
, чтобы проверить наличие плохих адресных строк в SDRAM. Проведение теста отображается
миганием индикаторов
FC и S2. Затем тест POST перемещается в SDRAM и переносит свой стек из внутреннего ОЗУ процессора в SDRAM. Контроль
переходит к вторичному тесту
POST в синхронном динамическом SDRAM.
Вторичный тест
POST
На этой стадии
POST пытается обнаружить и запустить внутренний загрузчик, "bootrom". Если оператор нажимает клавишу прерывания <Ctrl><P>, то
тест
POST отобразит меню сервиса. Подробности см. в разделе
Обнаружение и запуск
Bootrom
Рисунок
8. Обнаружение и запуск
Тест
POST проверяет первичные местоположения bootrom во флэш-памяти, чтобы определить наличие рабочего загрузчика bootrom. Если загрузчик
bootrom найден, POST передает ему контроль. Если образ bootrom не найден, то тест POST продолжит его поиск в местоположении вторичного
bootrom. Это действие отображается миганием индикаторов S1 и S2.
Запуск
Bootrom
Когда тест
POST запускает образ bootrom, на терминале появляется следующая строка:
Bootrom (*FFF00100)(2)
Число в первых скобках является адресом кода запуска
bootrom. Число во вторых скобках является флажком для определения операционной системой
