Подключение к порту сервиса
: Dell™ PowerVault™ 132T SNC.
Руководство пользователя
Подключение к терминалу сервиса
Порт сервиса
- порт RS-232C, сконфигурирован на передачу со скоростью 19200 бит/сек., 8 информационных битов, 1 стоповый бит, отсутствие
контроля по четности и управлени
z потоком. 9-контактный разъем совместим с последовательными портами персональных компьютеров (ПК). ПК
можно подключать к последовательному порту при помощи прямого кабеля с
9-контактными разъемами на обоих концах. Для соединения с другой
системой
, например, с рабочей станцией UNIX, может понадобиться другой кабель или адаптер.
Соединения порта сервиса

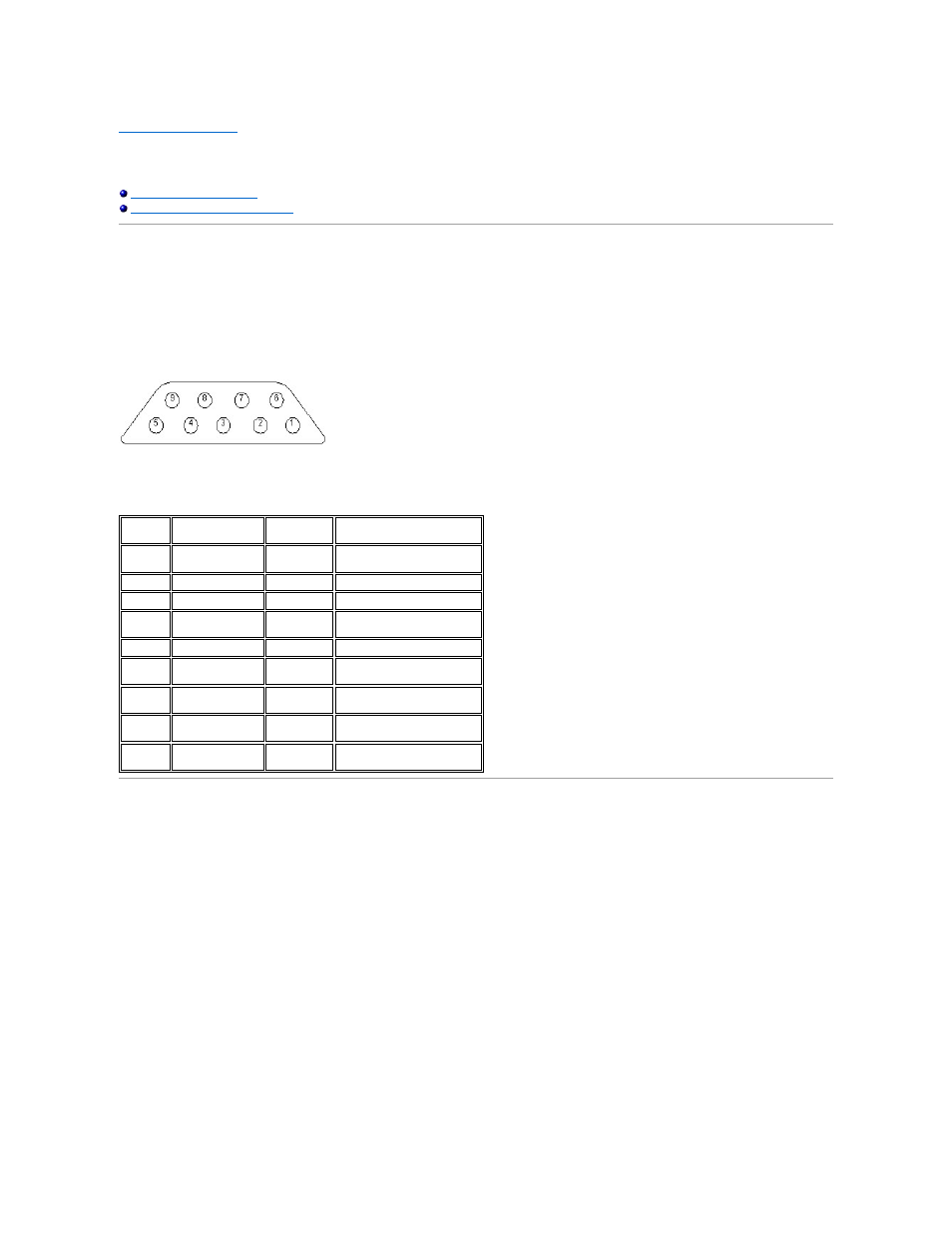

На рисунке показаны соединения порта сервиса
.
Рисунок
1. Разъем порта сервиса
Соединения перечислены в следующей таблице
.
Таблица
1. Назначения контактов разъема DB-9 RS-232
Подключение к терминалу сервиса
Необходимое оборудование
l
Прямой кабель
RS-232 DB9F
l
Терминал
RS-232 DTE или настольный/портативный компьютер с программным обеспечением эмуляции терминала
Начальная установка программы
HyperTerminal
В данном разделе приведены действия
, которые необходимо выполнить для установки программы HyperTerminal. Другие программы эмуляции
терминала работают аналогичным образом
.
1.
Присоедините кабель
(и, если необходимо, адаптер с 9 на 25 контактов) между последовательным портом компьютера (СОМ) и SNC.
2.
Включите терминал сервиса
.
3.
На терминале сервиса выберите значок
HyperTerminal и щелкните его дважды.
4.
В диалоговом окне
New Connection (Новое соединение) введите имя SNC и щелкните ОК.
5.
В диалоговом окне
Connect To (Подключить к) в поле Connect using (Подключить посредством) выберите номер нужного Вам порта COM и
щелкните
OK.
6.
В диалоговом окне
COM Properties (Свойства последовательного порта) выберите следующее:
Bits per second: 19200
Data bits: 8
Parity: None
Stop bits: 1
Flow Control: None
7.
Нажмите ОК
.
Номер
контакта
Название
сигнала
Сокращение
Направление в отношении
SNC
1
Обнаружение
несущей
CD
В
2
Передача данных
TD
Из
3
Прием данных
RD
В
4
Терминал данных
готов
DTR
Из
5
Заземление
SG
-
6
Набор данных
готов
DSR
В
7
Готово к
отправке
CTS
В
8
Запрос об
отправке
RTS
Из
9
Кольцевой
индикатор
RI
В
