Системная плата | 51
3 Отключите кабель порта адаптера питания
,
кабель вентилятора и кабель
динамиков из разъемов на системной плате .
4 Отклейте ленту
,
которой кабель дисплея крепится к системной плате
,
и
отсоедините кабель дисплея из разъема на системной плате .
5 Разожмите защелку разъема
,
затем потяните за язычок
,
чтобы отсоединить
кабель устройства чтения карт памяти от разъема на системной плате .

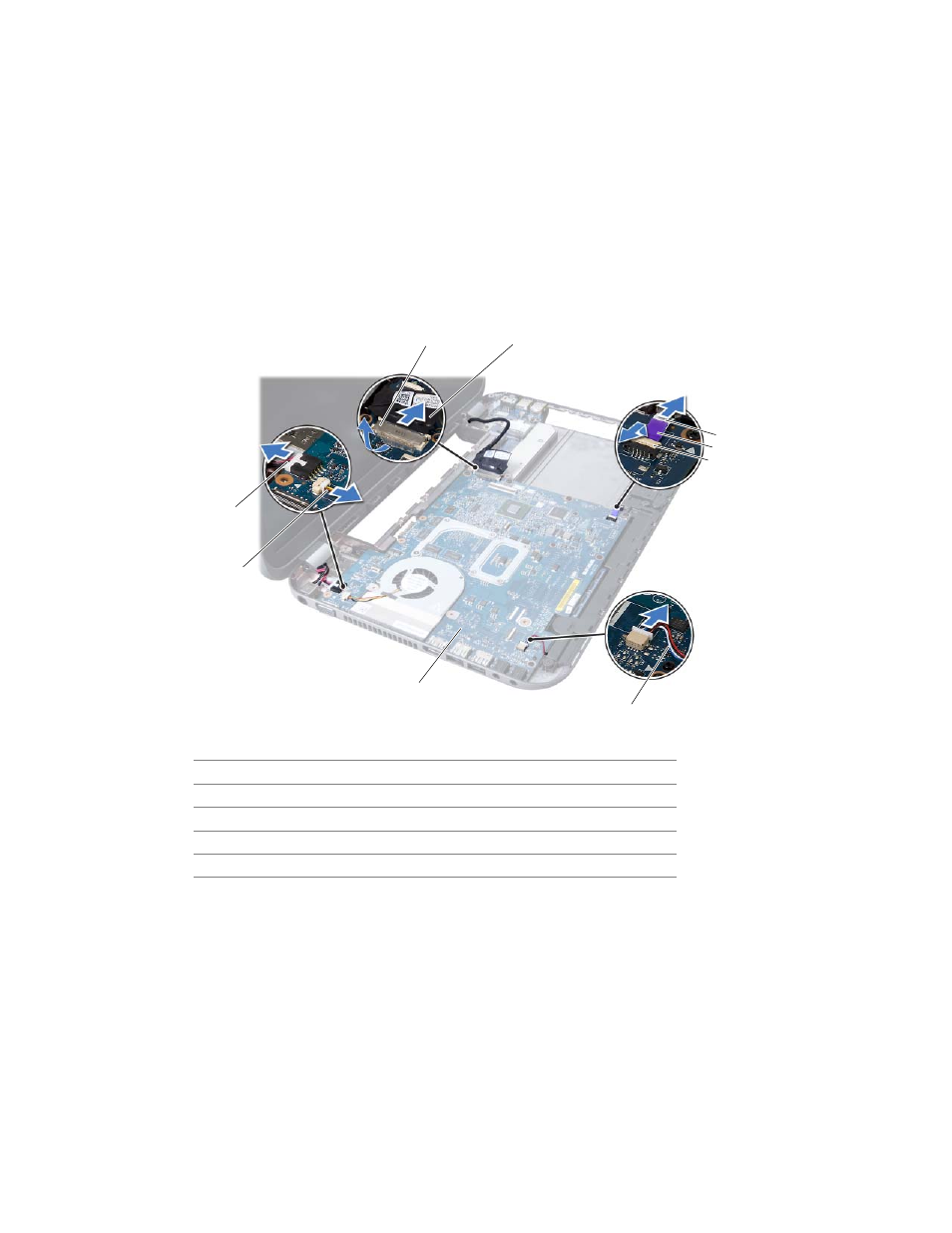

1 кабель порта адаптера питания 2 кабель вентилятора
3 блок системной платы 4 кабель динамиков
5 защелка разъема 6 язычок
7 Кабель устройства чтения карт памяти 8 кабель дисплея
9 лента
1
3
4
5
8
2
6
7
9
