26 | Оптический дисковод
3 Аккуратно приподнимите лицевую панель оптического дисковода и отделите ее
от блока оптического дисковода .
4 Выверните винты
,
которыми скоба крепится к оптическому дисководу
.
5 Извлеките скобу оптического дисковода .
Установка оптического дисковода
Последовательность действий
1 Совместите резьбовые отверстия на скобе оптического дисковода с резьбовыми
отверстиями на оптическом дисководе
.
2 Установите на место винты
,
которыми скоба крепится к оптическому дисководу
.
3 Совместите выступы на лицевой панели оптического дисковода с пазами на
оптическом дисководе и вставьте лицевую панель оптического дисковода на
место до щелчка
.
4 Установите блок оптического дисковода в отсек таким образом , чтобы он плотно
встал на свое место
.
5 Вверните обратно винт
,
которым оптический дисковод в сборе крепится к
основанию компьютера
.
Действия после завершения операции
1 Установите нижнюю крышку . См . раздел « Установка нижней крышки » на стр . 18.
2 Установите аккумулятор . См . раздел « Замена аккумулятора » на стр . 13.
3 Следуйте инструкциям , описанным в разделе « После выполнения работ с
внутренними компонентами компьютера » на стр . 9.

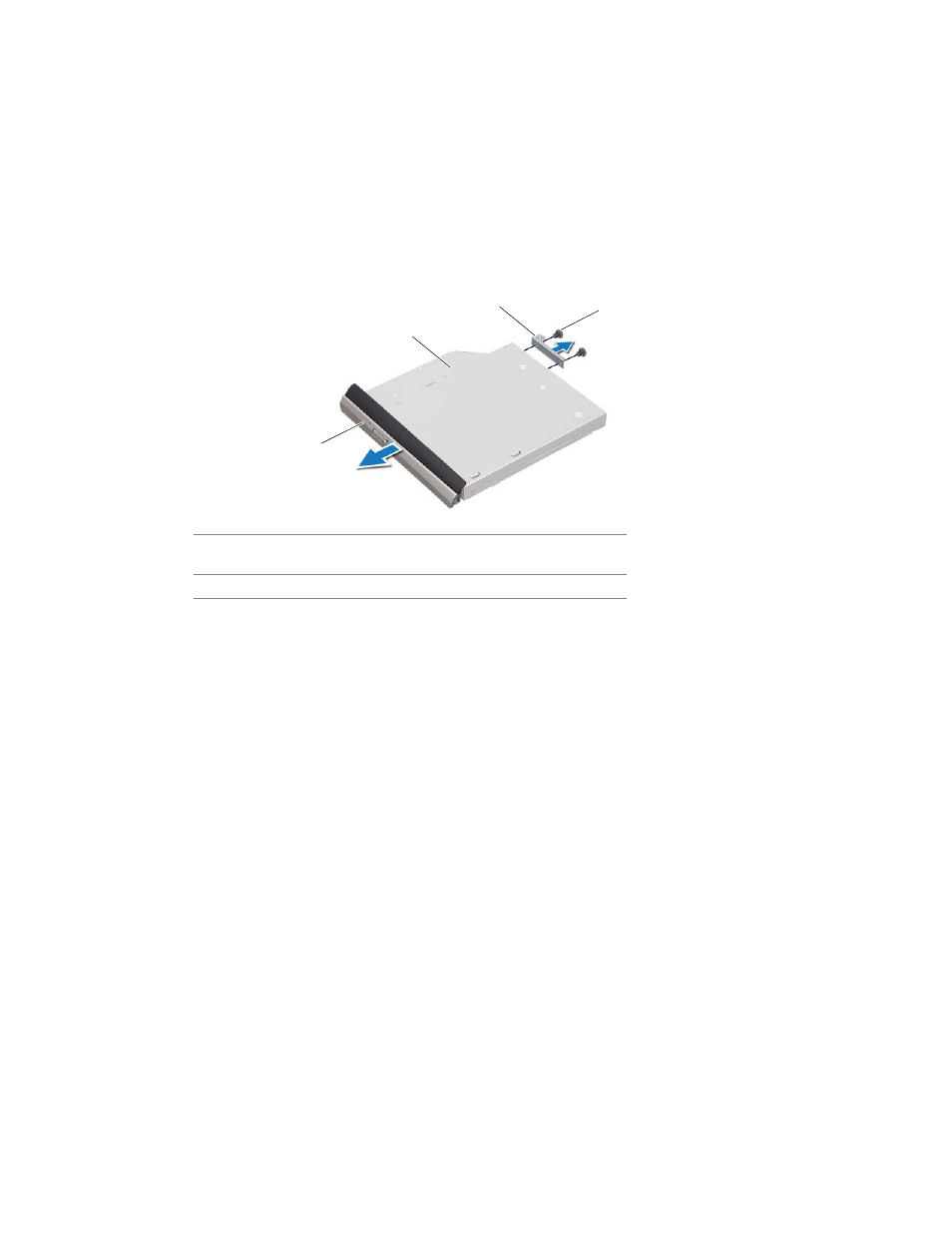

1 лицевая панель оптического
дисковода
2 оптический дисковод
3 скоба оптического дисковода 4 винты (2)
1
2
4
3
