36 | Дисплей в сборе
Последовательность действий
1 Отсоедините антенные кабели от разъемов мини - платы .
2 Отклейте ленту , которой кабель дисплея крепится к системной плате , и
отсоедините кабель дисплея из разъема на системной плате .
3 Внимательно ознакомьтесь со схемой прокладки кабеля дисплея и осторожно
извлеките его из направляющих .
4 Выверните винты , которыми дисплей в сборе крепится к основанию компьютера .
5 Приподнимите дисплей в сборе и снимите с основания компьютера .

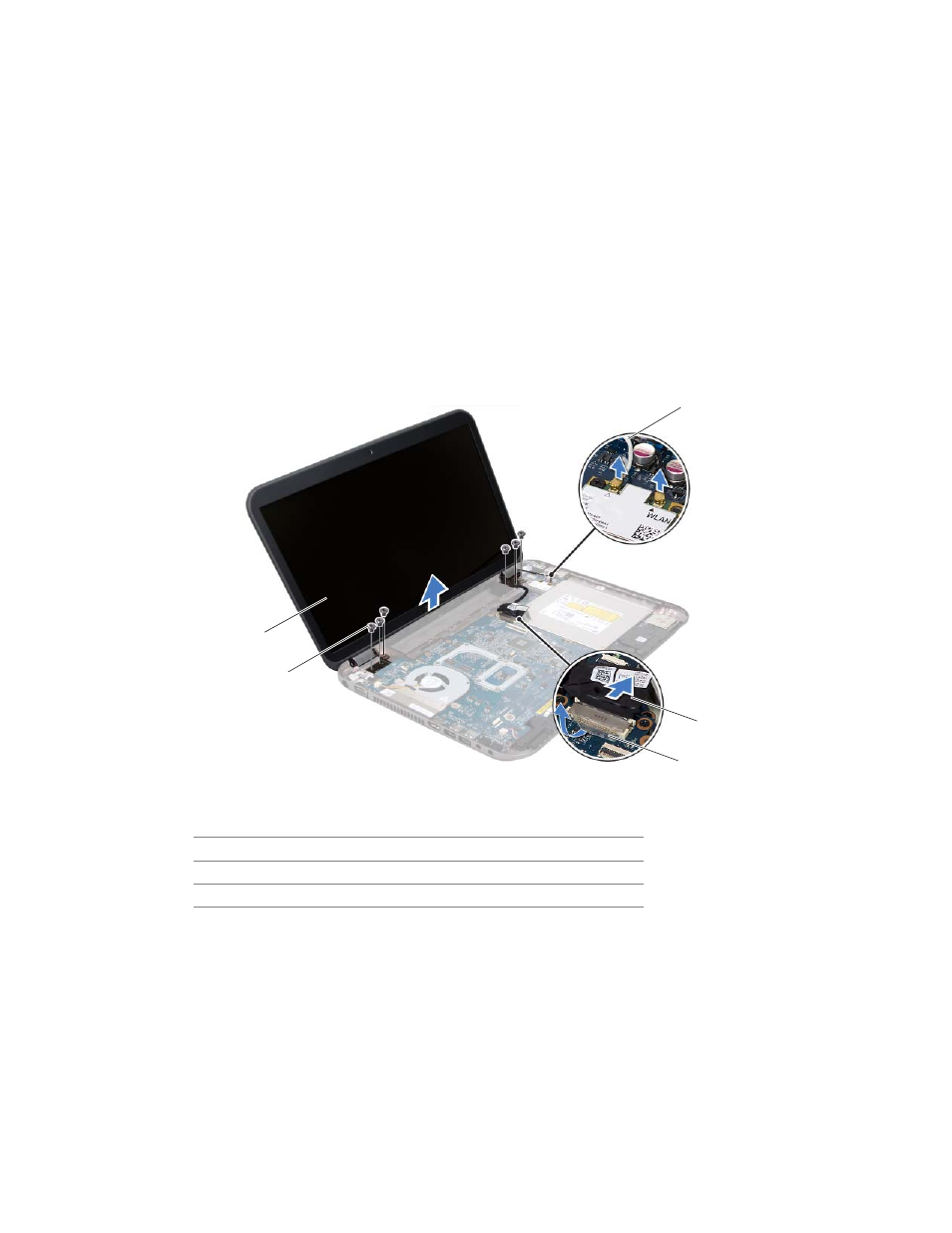

1 дисплей в сборе 2 винты (6)
3 лента 4 кабель дисплея
5 кабели (2)
