34 | Порт адаптера питания
3 Отключите кабель порта адаптера питания от разъема на системной плате
.
4 Поднимите порт адаптера питания над основанием компьютера .
Установка на место порта адаптера питания
Последовательность действий
1 Поместите порт адаптера питания в паз в основании компьютера .
2 Подключите кабель порта адаптера питания к разъему на системной плате .
3 Совместите резьбовые отверстия на скобе порта адаптера питания с
резьбовыми отверстиями в основании компьютера .
4 Установите на место винты
,
которые крепят скобу порта адаптера питания к
корпусу компьютера .
Действия после завершения операции
1 Установите на место упор для рук . См . раздел « Установка упора для рук »
на стр . 31.
2 Установите нижнюю крышку . См . раздел « Установка нижней крышки » на стр . 18.
3 Установите клавиатуру на место
.
См
.
раздел
«
Замена клавиатуры
»
на стр
. 16.
4 Установите аккумулятор . См . раздел « Замена аккумулятора » на стр . 13.
5 Следуйте инструкциям , описанным в разделе « После выполнения работ с
внутренними компонентами компьютера » на стр . 9.

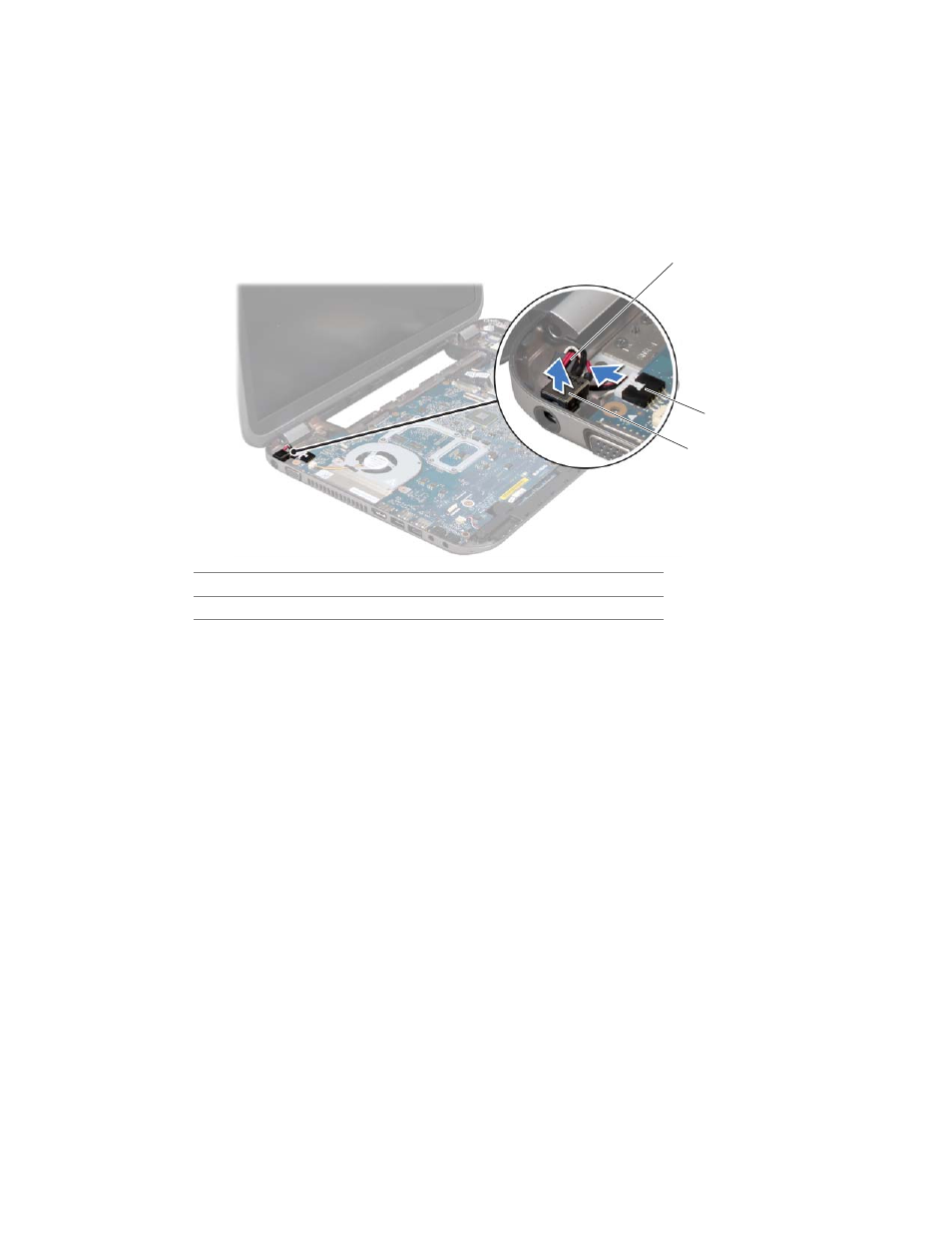

1 кабель порта адаптера питания 2 разъем системной платы
3 порт адаптера питания
1
2
3
