Дисплей в сборе | 43
5 Переверните панель дисплея и положите ее на чистую поверхность
.
6 Выверните винты , которыми скобы панели дисплея крепятся к панели дисплея .
7 Снимите скобы панели дисплея с панели дисплея .
Установка панели дисплея
Последовательность действий
1 Выровняйте отверстия для винтов на скобе панели дисплея с отверстиями для
винтов на панели дисплея и установите винты таким образом , чтобы
зафиксировать скобу панели дисплея на панели дисплея .
2 Переверните панель дисплея .
3 Прикрепите кабель дисплея к тыльной части панели дисплея .
4 Подсоедините кабель дисплея к разъему платы дисплея и закрепите его лентой .
5 Выровняйте отверстия для винтов на панели дисплея с отверстиями для винтов
на крышке дисплея и установите винты таким образом , чтобы зафиксировать
панель дисплея на крышке дисплея .

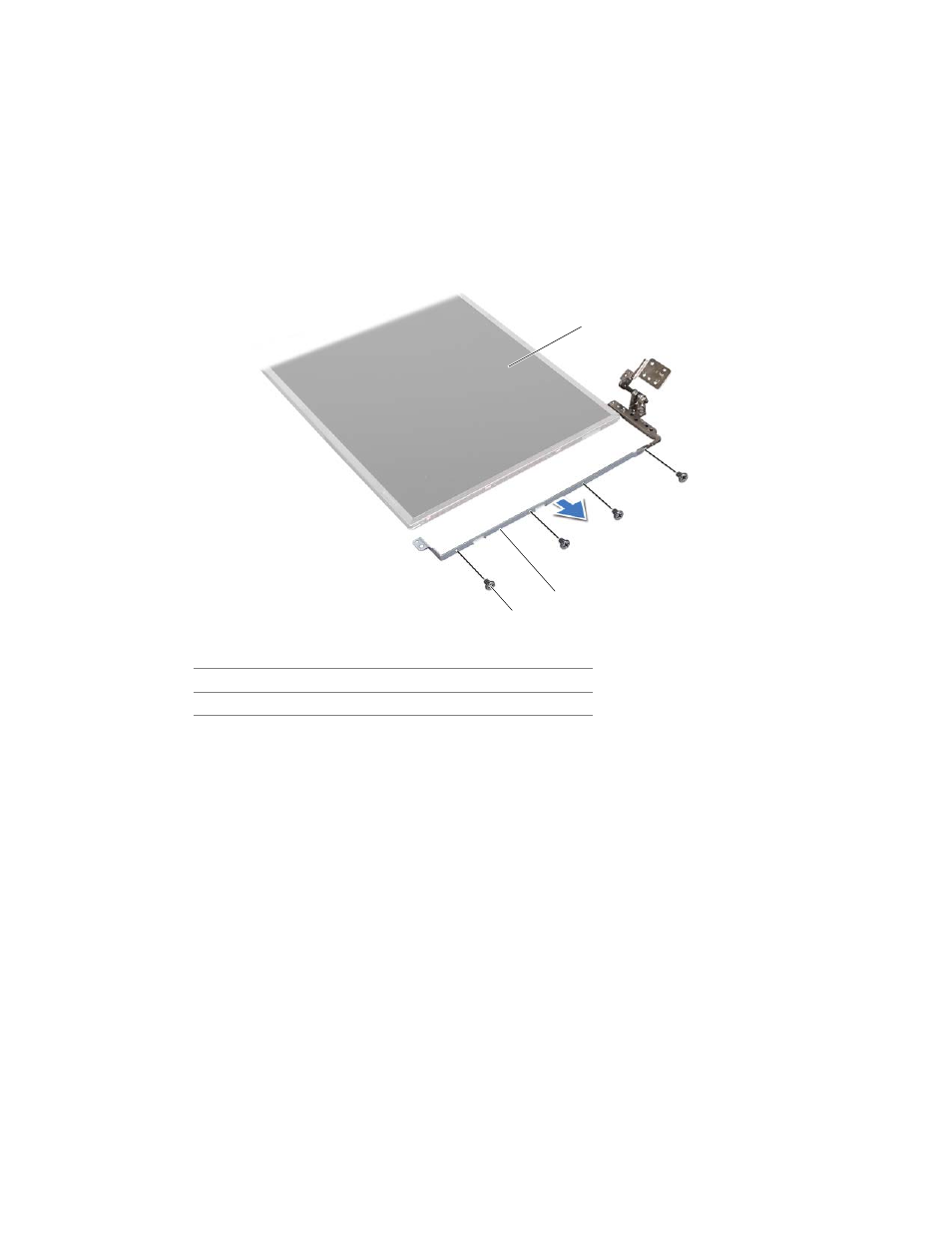

1 винты (8) 2 скобы панели дисплея (2)
3 панель дисплея
