См. Рис. 124
Если
маркер встречает
препятствие,
происходит
срезание болта, благодаря чему маркер складывается
назад вокруг штифта.
Срезной болт 1/2-13 х 2 1/2, Категории 5 имеет
шестигранную головку, каталожный номер 802-130С,
плюс контргайка 1/2-13, каталожный номер 803-019С.
Установите срезной болт в паз на вертикальной
поверхности напротив шарнирного болта. Не используйте
болт более высокой категории, поскольку это может
привести к повреждению орудия. Не используйте болт
более низкой категории, поскольку это приведет к
слишком частой замене срезных болтов.
Срезной болт маркера

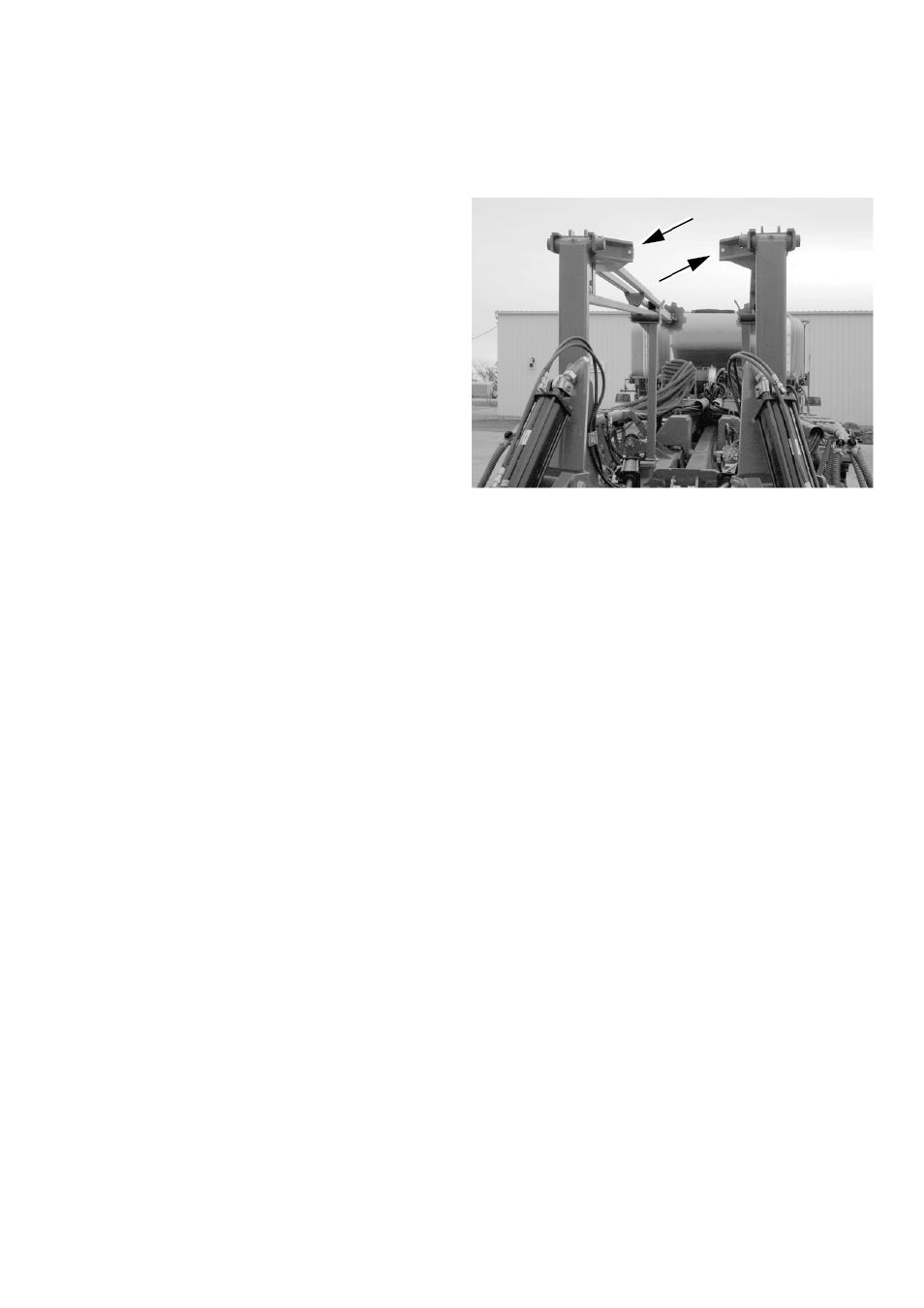

Рис. 124
Срезной болт маркера
94
