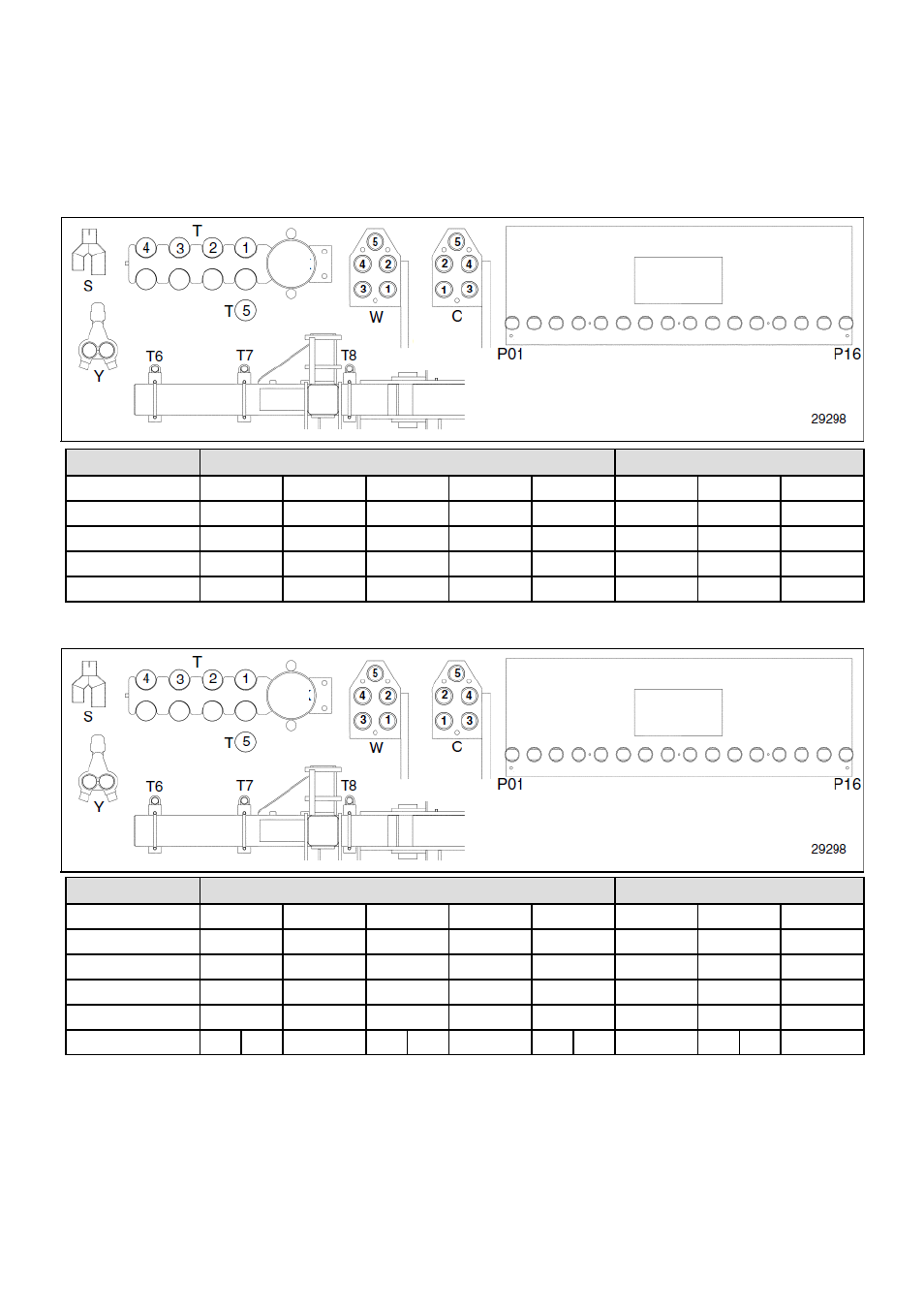

Схема подключения, пневматическая коробка на 12 выходов, левая, 1 из 3
16-рядное орудие: YP4025-1670, YP4025F-1670, YP4025-1630
Левая по ходу движения орудия, когда орудие сложено.
Рама
Рама
Пневмо-
коробка
Направ-
ляющие
Секция
Левая боковая
Левая центральная
Пневмокоробка
Р01
Р02
Р03
Р04
Р05
Р06
Р07
Р08
Центр. направ.
С1
С2
С3
С4
С5
-
-
-
Бок. направ.
W1
W2
W3
W4
W5
-
-
-
Труба рамы
Т1
Т2
Т3
Т4
Т5
Т6
Т7
Т8
Высев. секция
R01
R02
R03
R04
R05
R06
R07
R08
20-рядное орудие: YP4025-2420
Секция
Левая боковая
Левая центральная
Пневмокоробка
Р01
Р02
Р03
Р04
Р05
Р06
Р07
Р08
Центр. направ.
С1
С2
С3
С4
С5
-
-
-
Бок. направ.
W1
W2
W3
W4
W5
-
-
-
Труба рамы
Т1
Т2
Т3
Т4
Т5
Т6
Т7
Т8
Y-патрубок
Y
I
Y
I
Y
I
Y
I
Высев. секция
1
2
3
4
5
6
7
8
9
10
11
12
Рама
Рама
Направ-
ляющие
Пневмо-
коробка
150
