Страница 90
86
Прикатывающие колеса имеют три регулировки:
См. Рис. 118
а. Прижимное давление (на рис. максимально).
b. Смещение колес (показано со смещением).
c. Центрирование (см. рис. 120 на стр. 86).
Настройка прикатывающих колес серии 25Р
Прижимное давление регулируется рукояткой (а) и
устанавливается в зависимости от полевых условий:
• для снижения прижимного давления передвиньте
рукоять вперед (по направлению движения)
• для увеличения прижимного давления передвиньте
рукоять назад.
Прижимное давление колес
Прикатывающие колеса расположены со смещением, что
обеспечивает оптимальный поток пожнивных остатков.
Если их необходимо выровнять, перед регулировкой
всего орудия, опробуйте выбранную настройку на одной
секции:
См. Рис. 119
1. Поднимите орудие и установите замки подъемных
цилиндров. См. «Замки подъемных цилиндров» на
стр. 28.
2. Снимите болт (1), гайку (2) и стопорную шайбу (3)
левого прикатывающего колеса.
3. Установите колесо (4) и шайбу (5) в передний паз.
4. Снова установите болт, стопорную шайбу и гайку.
Затяните гайку.
Смещение колес
Если одно из колес движется прямо по борозде, или
колеса не отцентрированы, угол прикатывающих колес
(7) можно отрегулировать:
См. Рис. 120
1. Определите, в каком направлении и на какое
расстояние нужно сдвинуть колеса.
2. Поднимите орудие и установите замки подъемных
цилиндров. См. «Замки подъемных цилиндров» на
стр. 28.
3. Ослабьте болты (8) и (9).
4. Вращайте шестигранный кулачок (с) под передним
болтом (9) пока колеса не сместятся в необходимое
положение.
5. Затяните болты (8) и (9).
Если добиться удовлетворительного закрывания борозды
все же не удается, возможно, потребуется заказать
другой тип прикатывающих колес. Обратитесь к дилеру
Great Plains.
Центровка колес

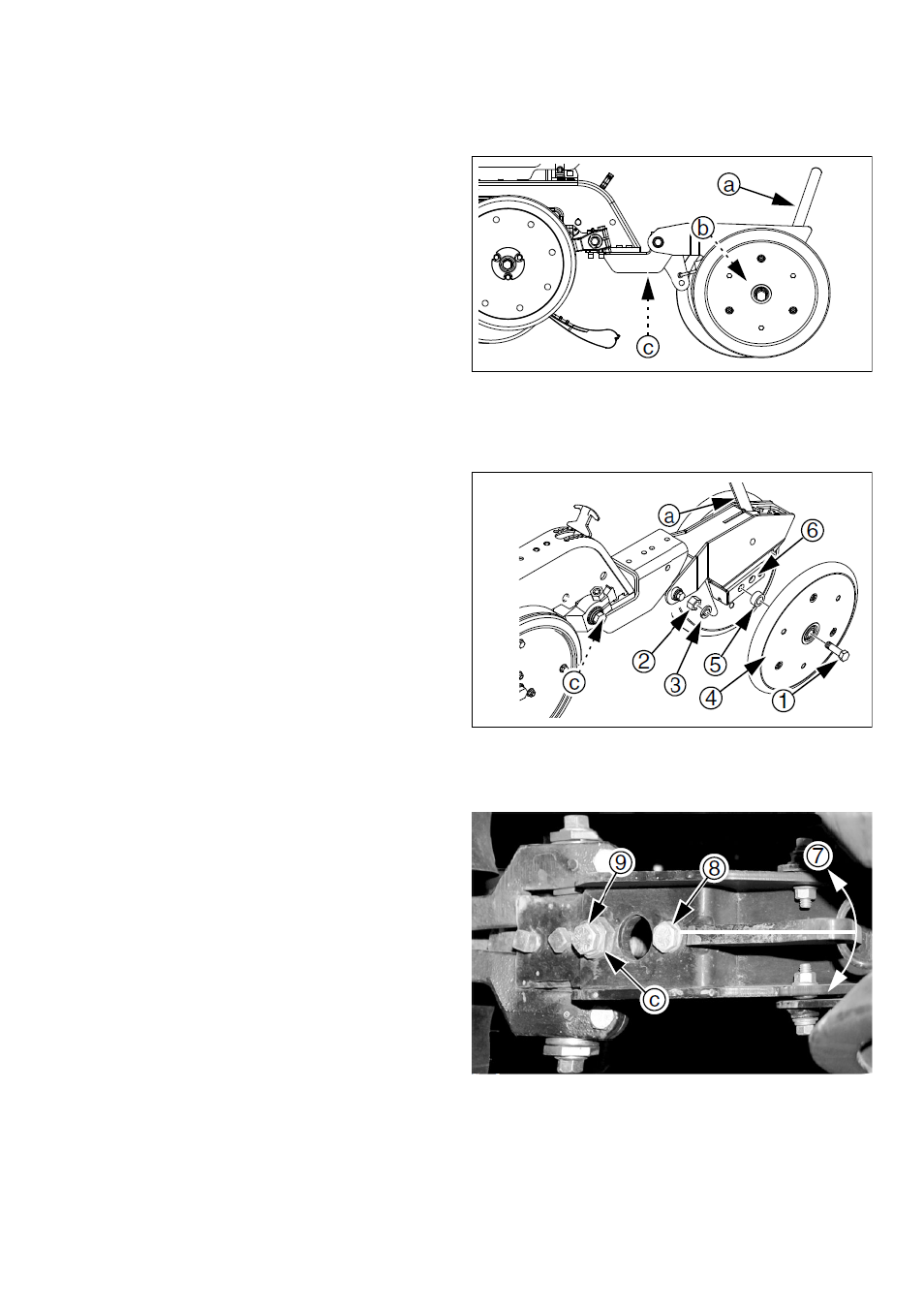

Рис. 118
Настройка прикатывающих колес
Рис. 119
Смещение прикатывающих колес и прижимное давление
Рис. 120
Центровка прикатывающих колес
Примечание: не ослабляйте болты с квадратными
головками.
