Страница 160
Приложение Б - настройка опций
Предпродажная настройка
Диски маркера и крайние секции снимаются для удобства
транспортировки орудия.

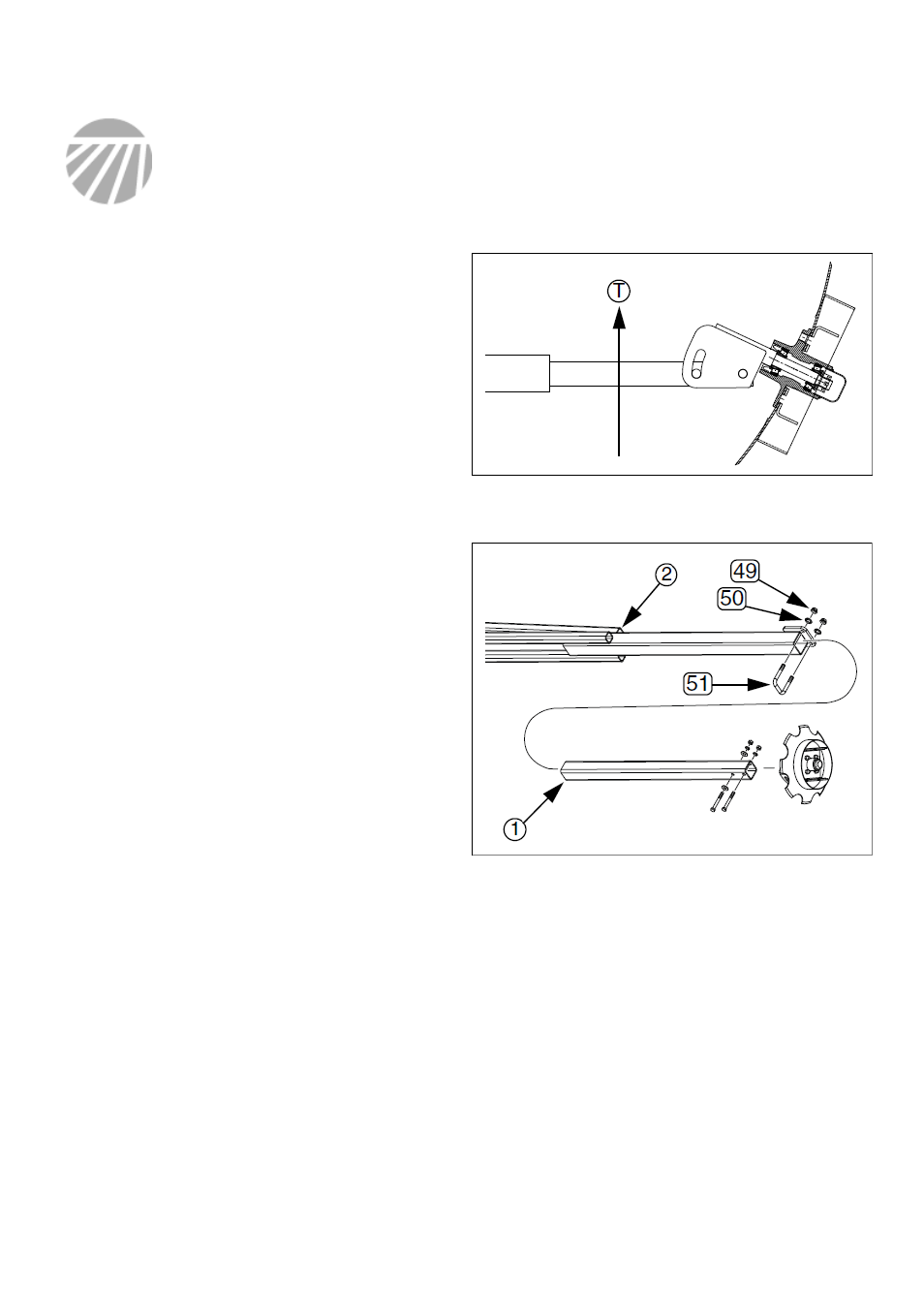

См. Рис. 151
Крайнюю секцию маркера (1) следует вставить во
внешнее плечо маркера (2). Рекомендуется установить
ее так, чтобы позволить диску маркера отклоняться
назад, в сторону, противоположную движению орудия (Т).
Отрегулируйте длину маркера.
См. Рис. 152
1. Для каждого маркера возьмите один экземпляр
следующих деталей:
(1) Диск маркера с трубой
(51) 806-110C, U-образный болт 5/8-11 х 3 1/32 х 4 1/2
И два экземпляра следующих деталей:
(49) 803-021С, гайка 5/8-11 PLT
(50) 804-022С, стопорная шайба 5,8 PLT
2. Вставьте трубу (1) во внешнее плечо маркера (2).
Отрегулируйте длину маркера. Зафиксируйте трубу с
помощью U-образного болта (51), стопорных шайб
(50) и гаек (49).
Как правило, данная настройка выполняется дилером
Great Plains перед поставкой орудия покупателю.
Сборка компонентов маркера
Рис. 151
Ориентация диска маркера
Рис. 152
Окончательная сборка маркера
