При первой возможности следует произвести калибровку
радара и контрольного монитора. Данная процедура
описана в руководстве по эксплуатации монитора.
Примечание: Орудие должно быть опущено. Угол радара
изменяется, когда орудие поднято, что приведет ко
получению недостоверных данных.
Примечание: Из-за изменения угла, скорость движения на
мониторе и на спидометре трактора во время перевозки
орудия будет различаться.
Калибровка радара
См. Рис. 159 и Рис. 160
Отрегулируйте скорость работы маркеров с помощью
регулировочных
винтов на корпусе клапана
последовательности, который расположен в верхней
части рамы левой боковой секции.
Ослабьте стопорные гайки перед регулировкой.
Один регулировочный винт отвечает за скорость
раскладывания маркеров (1), а другой – за скорость их
складывания (2). Их можно различить по меткам на
корпусе клапана.
Поворачивайте регулировочные винты по часовой
стрелке (S), чтобы снизить скорость, или против часовой
стрелки (F), чтобы увеличить скорость работы маркеров.
Когда двигатель трактора работает на холостых
оборотах,
отрегулируйте скорость маркеров до
безопасного значения. Слишком высокая скорость их
работы может привести к повреждению маркеров.
После завершения регулировки, затяните стопорные
гайки, чтобы зафиксировать изменения.
Настройка скорости работы маркеров
ВНИМАНИЕ
Вы можете получить тяжелую травму, если попадете под
складывающиеся или раскладывающиеся маркеры. Маркеры
могут неожиданно упасть в случае отказа гидросистемы. Не
подпускайте посторонних лиц к орудию во время складывания
и раскладывания маркеров.

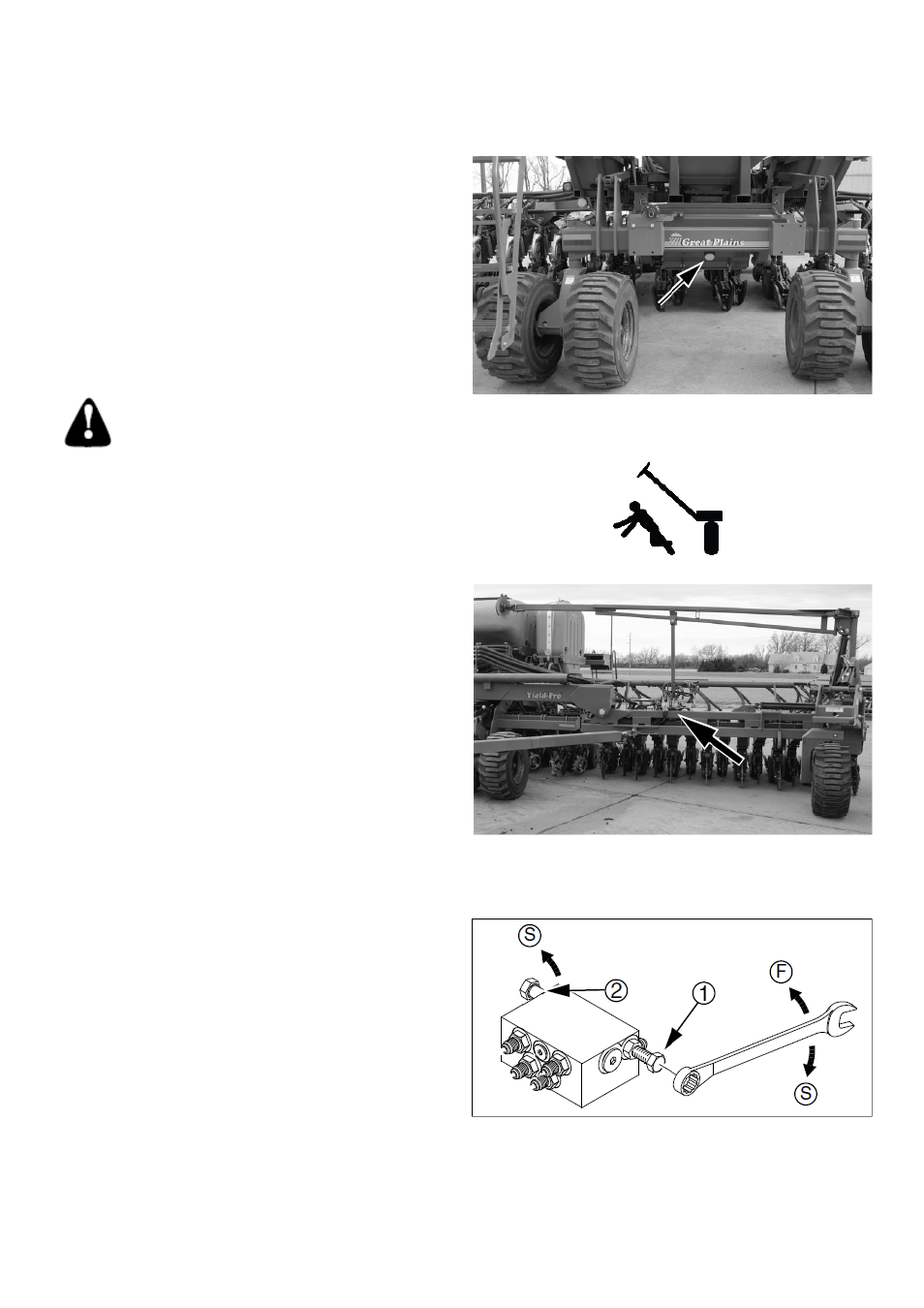

Рис. 158
Радар
Рис. 159
Размещение клапана последовательности
Рис. 160
Регулировка скорости работы маркеров
