ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма 169482
118
Издание C
7.3.2
РЕКОМЕНДУЕМЫЕ КРУТЯЩИЕ МОМЕНТЫ
7.3.2.1
Болты
Таблицы, приведенные ниже, дают правильные
значения крутящего момента для различных
болтов и винтов с головкой.
• Затягивайте все болты на крутящий момент,
указанный в таблице, если иное не указано в
данном руководстве.
• Периодически проверяйте затяжку болтов,
используя
таблицу
со
значениями
вращающих
моментов
в
качестве
руководства.
• Заменяйте болты болтами с такой же
прочностью.
•
Значения крутящего момента действительны
для резьб и головок, на которые не нанесена
смазка и масло. Не наносите смазку и масло
на болты или винты с головкой, если иное не
сказано в данном руководстве.
•
При использовании контргаечных элементов,
увеличьте значения вращающих моментов на
5%.

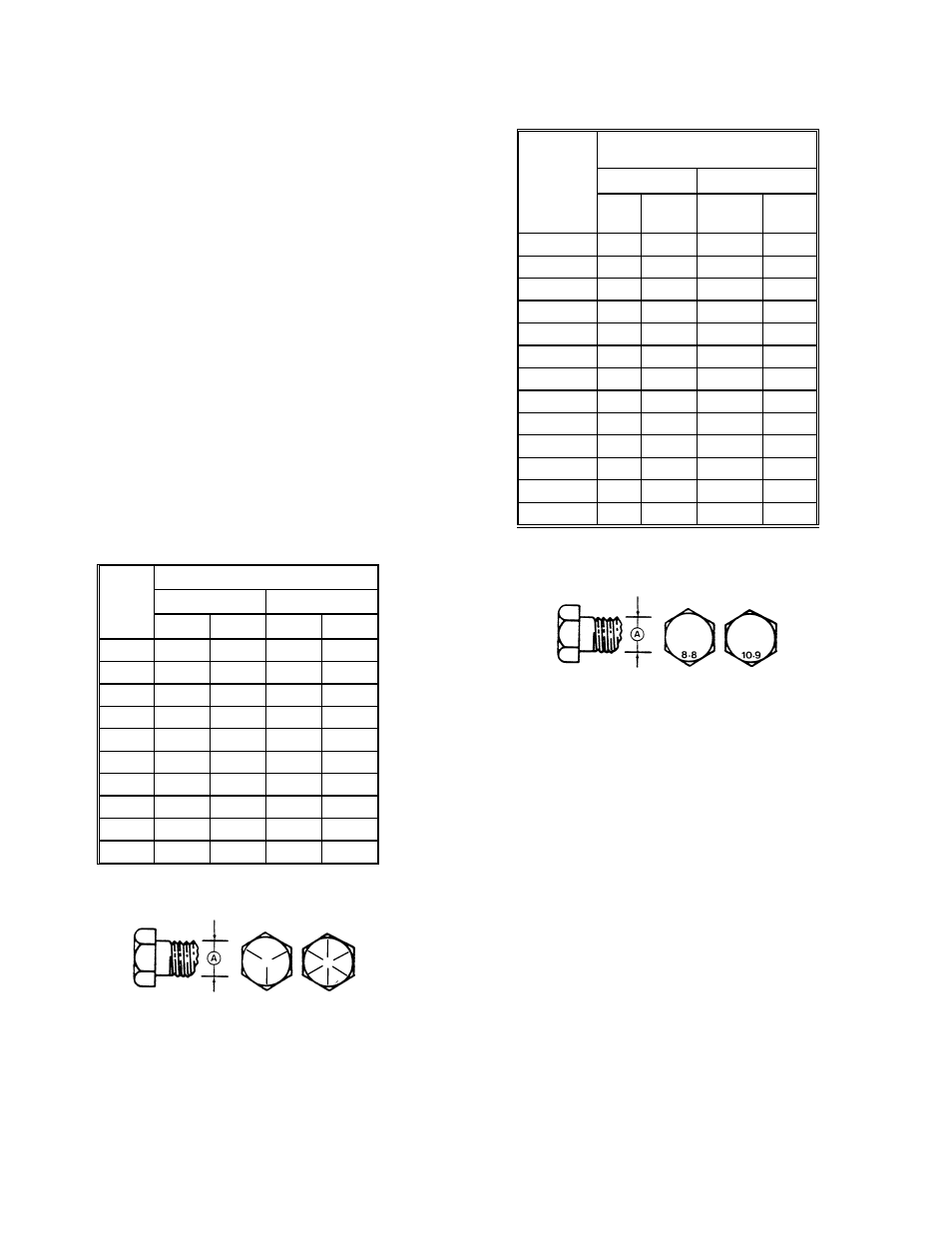

7.3.2.1.1
Болты SAE
ДИАМ
ЕТР
БОЛТ
А "A"
NC КРУТЯЩИЙ МОМЕНТ БОЛТА*
SAE 5
SAE 8
фунт-
фут
Н·m
фунт-
фут
Н·m
1/4 9 12 11 15
5/16 18 24 25 34
3/8 32 43 41 56
7/16 50 68 70 95
1/2 75 102 105 142
9/16 110 149 149 202
5/8 150 203 200 271
3/4
265 359 365 495
7/8 420 569 600 813
1 640 867 890 1205
* Категории крутящих моментов болтов и винтов с
головкой определяются маркировкой на головках.
7.3.2.1.2
Метрические болты
ДИАМЕТР
БОЛТА
"A"
КРУТЯЩИЙ МОМЕНТ ДЛЯ
БОЛТОВ NC *
8.8
10.9
фунт-
фут
Н·m
фунт-
фут
Н·m
M3 0.4
0.5 1.3 1.8
M4 2.2
3 3.3 4.5
M5 4
6 7 9
M6 7
10 11 15
M8 18
25 26 35
M10 37
50 52 70
M12 66
90 92 125
M14 103
140 148 200
M16 166
225 229 310
M20 321
435 450 610
M24 553
750 774 1050
M30 1103
1495 1550 2100
M36 1917
2600 2710 3675
* Категории крутящих моментов болтов и винтов с
головкой определяются маркировкой на головках.
SAE-5 SAE-8
