Регулировка передней прижимной пластины
• Переведите прижимную пластину (86)
в нужное положение, вставьте зажим-
ной рычаг (89) и слегка зажмите им
прижимную пластину.
• Отрегулируйте прижимную пластину
по высоте винтами (87).
Верхние кромки обеих прижимных пла-
стин (86) и (80) должны быть на одной
высоте и параллельны друг другу.
Угол наклона передней прижимной пла-
стины (86) регулируется штифтом (88),
доступ к которому осуществляется через
отверстие в нижней части держателя ножа
наклонно изнутри (
рис. 33/
).
• Вставьте лезвие (77) и слегка зажмите
рычагом (89).
С помощью регулировочных штифтов (87) на нижней стороне держателя ножа можно
отрегулировать высоту передней прижимной пластины. Доступ к штифтам обеспечивается
через отверстия с нижней стороны держателя ножа. Для регулировки требуется ключ под
с внутренний шестигранник SW 2.
• Отрегулируйте прижимную пластину (86) винтом (88) так, чтобы давление на лезвие
оказывала только ее верхняя кромка. Должен иметься заметный зазор (
рис. 33/
).
Для регулировки требуется маленькая отвертка (примерно 3,0 x 70).
• При регулировке следите, чтобы расстояние между обеими прижимными пластинами
в раскрытом состоянии составляло около 0,4–0,8 мм (
рис. 33/
).

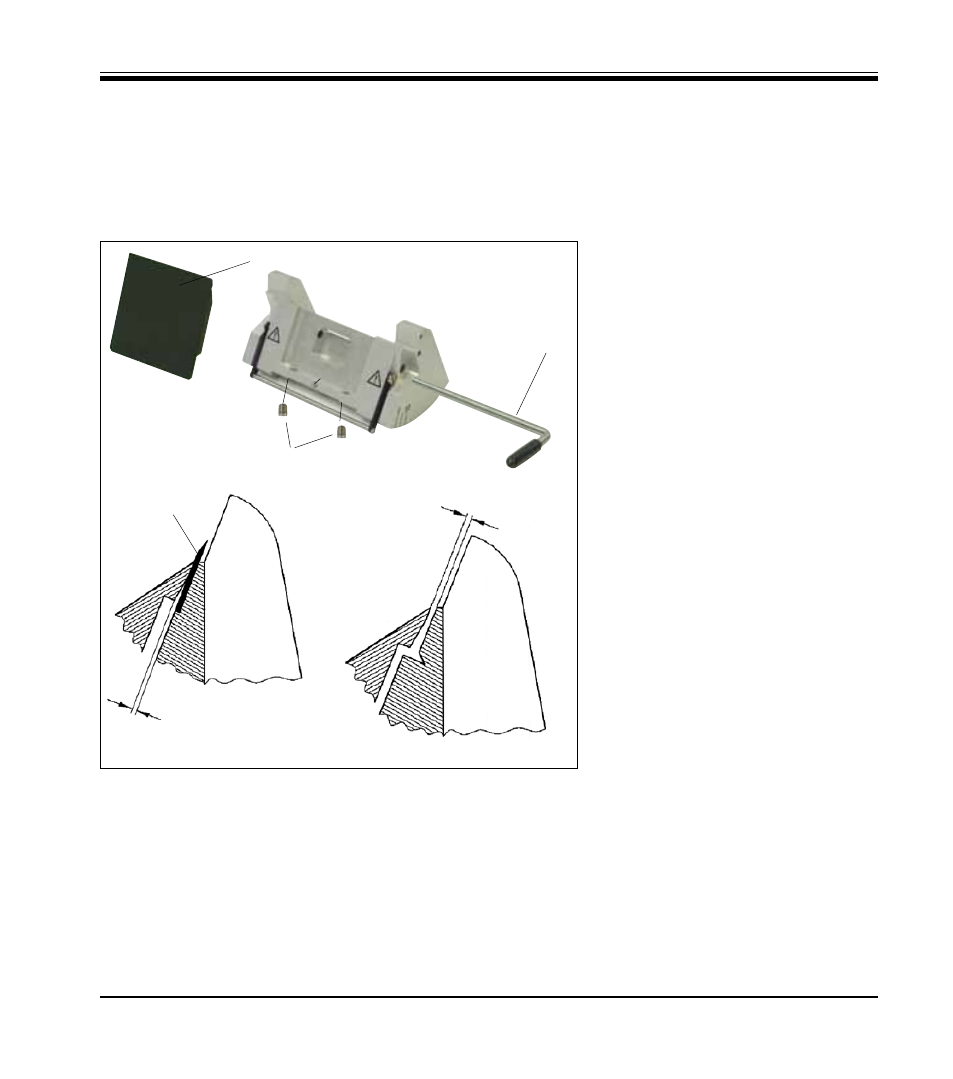

Рис. 33
87
88
86
около 0,05 мм
0,4 - 0,8 мм
89
