Страница 20
20
Руководство по эксплуатации, V 2.1 – 10/2012
5. Работа с прибором
• Индексные метки (0°, 5° и 10°) для регулировки угла
наклона ножа (27) находятся на правой стороне дер-
жателя ножа (25).
• На правой стороне основания держателя ножа (21)
также имеется индексная метка (28), служащая опор-
ной точкой для регулировки угла наклона ножа.
• Для ослабления зажима при использовании непод-
вижного основания держателя ножа ослабьте винт с
внутренним шестигранником (24), повернув его клю-
чом SW4 против часовой стрелки.
• При использовании основания держателя ножа с боко-
вым перемещением поверните против часовой стрел-
ки рычаг, расположенный на основании справа.
• Перемещайте держатель ножа, пока индексная метка
для желаемой регулировки не окажется над меткой на
основании держателя ножа.
Пример:
На рисунке показан угол наклона ножа 5°.
Рекомендуемая величина угла наклона
ножа в держателе E составляет 1°–3°.
• Удерживая держатель ножа в этом положении, пово-
рачивайте по часовой стрелке рычаг (24) или винт с
внутренним шестигранником (в зависимости от того,
какое основание), чтобы зажать держатель.
5.3 Регулировка угла наклона ножа

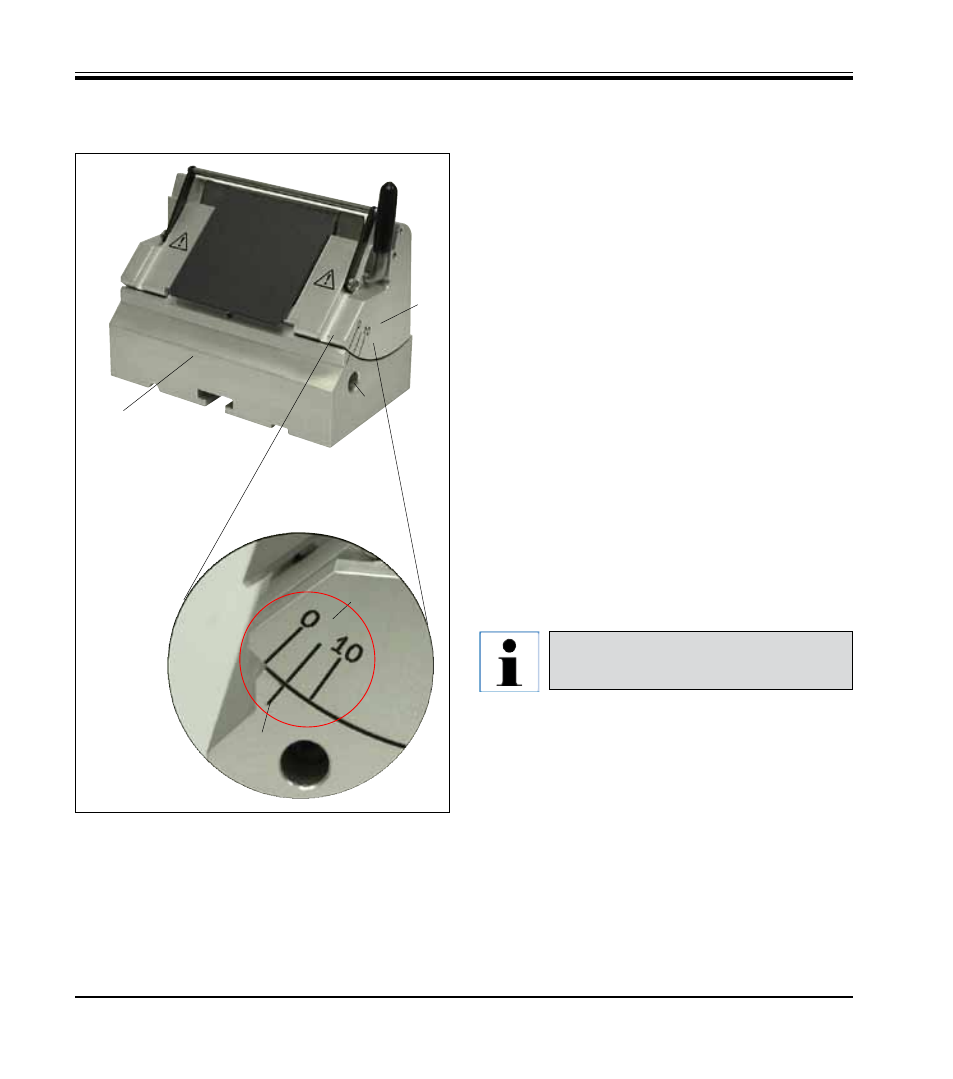

Рис. 12
21
24
25
27
28
Фрагмент:
деление шкалы для
регулировки угла
наклона ножа
