5. Работа с прибором
Зажим плёнок
• Отведите подвижную губку (48) вправо, повернув
резьбовую шпильку штифтовым ключом под шести-
гранник SW 4 (49).
• Вставьте пленку (46) между подвижной губкой (48) и
неподвижной губкой (47).
• Чтобы зажать пленку, поверните подвижную губку
(48) ключом под шестигранник к неподвижной губке
(47).
• Вставьте пленочный зажим (50) в стандартный держа-
тель образца, как показано на рисунке.
• Поверните винт с рифленой головкой (40) по часовой
стрелке, чтобы пленочный зажим оказался надежно
зажат.
5.9.3 Пленочный зажим, тип 1
(опция)
Пленочный зажим, тип 1 предназначен для очень малень-
ких, тонких кусочков пленки и плоских, угловатых образ-
цов. Он вставляется в стандартный держатель образца.
Зажим плоских, угловатых образцов
Для угловатых образцов используется входящая в ком-
плект более короткая резьбовая шпилька (52) вместо
длинной (51).
• Открутите длинную шпильку (51) ключом под
внутренний шестигранник SW 4 (49).
• Вкрутите более короткую шпильку (52) в отверстие.
• Вставьте образец (53) между подвижной губкой (48) и
неподвижной губкой (47).
• Чтобы зажать образец, прижмите подвижную губку
(48), подкрутив резьбовую шпильку (52), к неподвиж-
ной губке (47).
• Вставьте пленочный зажим в стандартный держатель
образца, как показано на рисунке.
• Поверните винт с рифленой головкой (40) по часовой
стрелке, чтобы пленочный зажим оказался надежно
зажат.

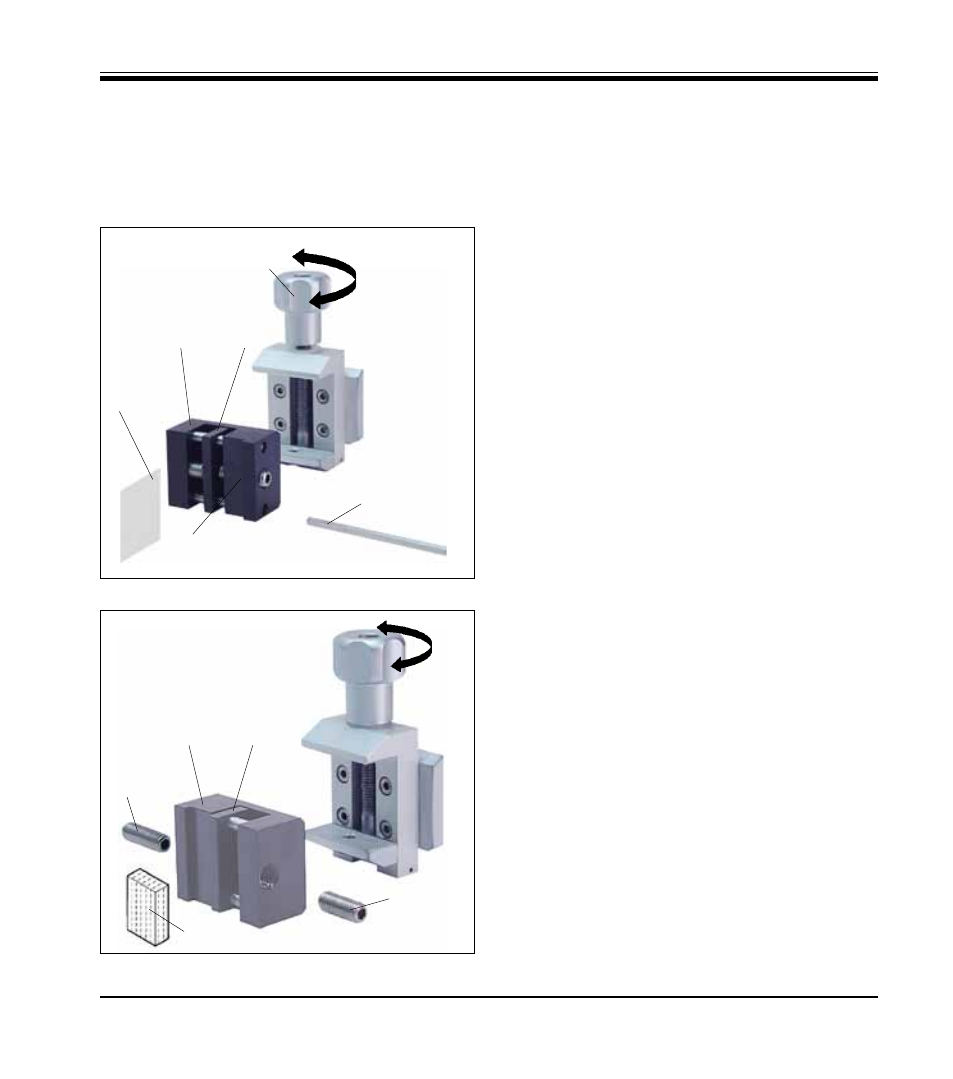

Рис. 21
