38 Руководство по эксплуатации, V 2.1 – 10/2012
После каждого снятия / замены прижимной пластины необходимо
следить за правильностью посадки прижимной пластины.
При необходимости ее можно отрегулировать заново.
Задняя прижимная пластина (80) лежит на двух штифтах (83, рис. 31) , регулирующих
высоту и параллельность.
Доступ к штифтам обеспечивается через отверстия с нижней стороны держателя ножа.
Для регулировки требуется ключ под с внутренний шестигранник SW 2.
5. Работа с прибором

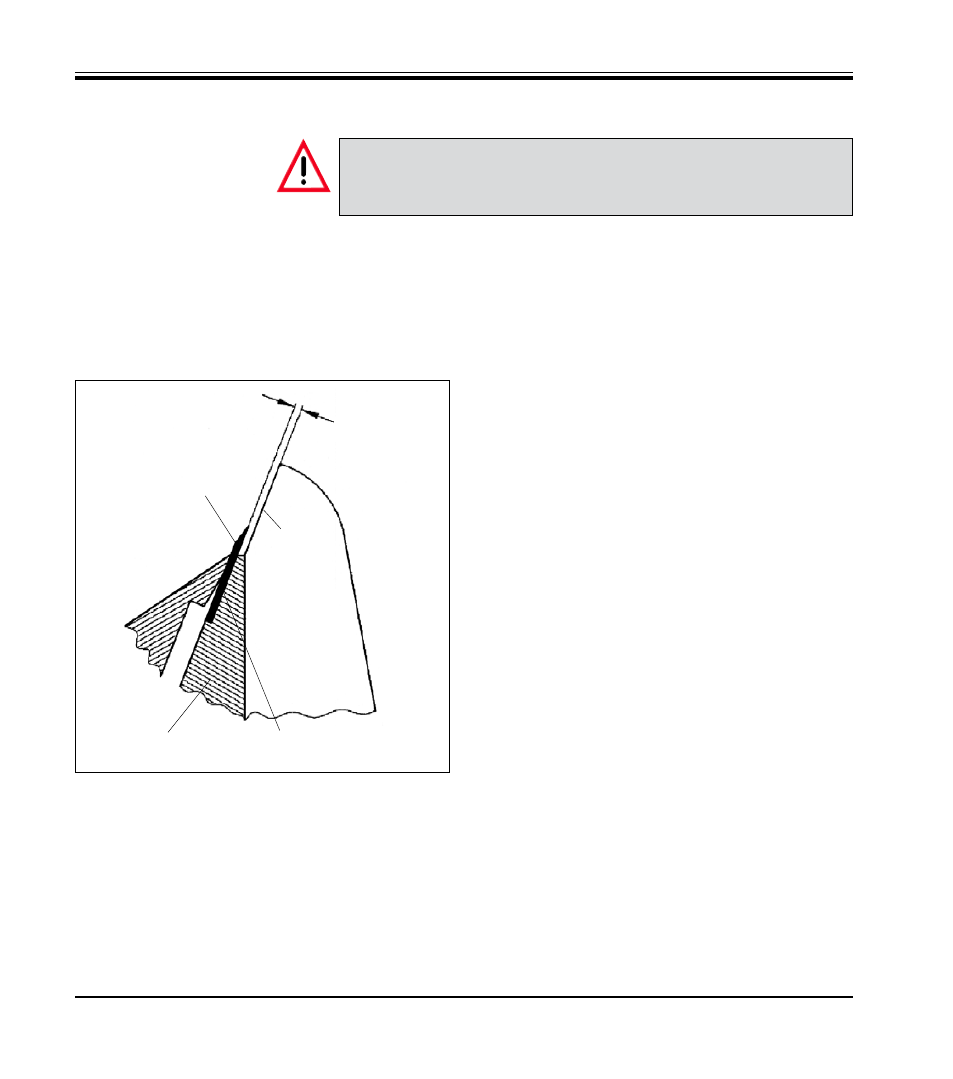

Регулировка задней прижимной пластины
0,1 - 0,2 мм
77
80
84
85
• Вставьте прижимную пластину (80) и затяните винты
(82) лишь настолько, чтобы прижимная пластина еще
двигалась.
• Отрегулируйте прижимную пластину регулировочными
штифтами (83 - см. рис. 31 ) так, чтобы контактная
поверхность (84) для лезвия (77) была на 0,1 - 0,2 мм
выше основной поверхности боковых губок держателя
ножа (85).
Это важно прежде всего у приборов, у которых основа
держателя ножа не имеет бокового смещения.
• При регулировке следите за тем, чтобы прижимная
пластина была параллельна боковым губкам держателя
ножей.
• Затяните винты (82).
Рис. 32
