Leica RM2125 RTS

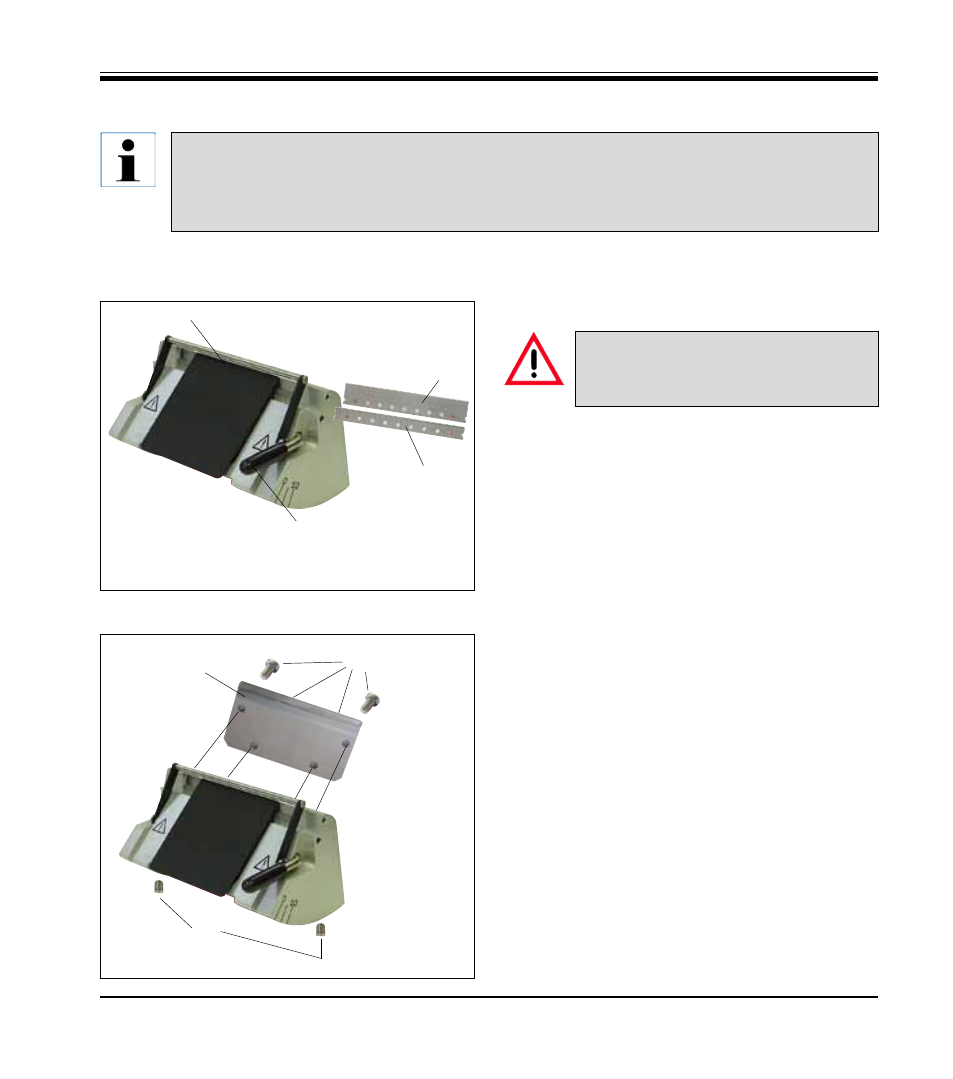

Установка лезвия
Прежде чем вставить лезвие, убедитесь,
что в приборе уже установлен держатель
ножа вместе с основанием!
• Откиньте скобу защиты пальцев (5) вниз.
• Чтобы вложить лезвие, откиньте правый зажимной
рычаг (81) вперед.
• Осторожно вставьте лезвие (77 или 78) сбоку.
• Для зажима лезвия откиньте зажимной рычаг (81)
вверх.
5.9.10 Держатель ножа E
Держатель ножа E предназначен для традиционных одноразовых лезвий всех популярных изготовителей.
Он предлагается в двух вариантах (для узких лезвий (77), ДхВхТ: 80 x 8x 0,25 мм и широких лезвий (78)
ДхВхТ: 80x 14x 0,317 мм), отличающихся задней прижимной пластиной (80).
Если требуется прижимная пластина для лезвия другого типа, то её легко приобрести и заменить.
Замена задней прижимной пластины (80)
• Открутите 4 винта (82) с задней стороны держателя
ножа ключом под внутренний шестигранник SW 4.
• Снимите прижимную пластину (80).
• Прикрепите новую прижимную пластину 4 винтами
(82). Винты нужно затянуть лишь настолько, чтобы
можно было отрегулировать высоту и параллельность
прижимной пластины.
Рис. 30
Рис. 31
5
78
77
81
80
82
5. Работа с прибором
83
