Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 85
3 - 61
95 -3533
Клеммы с 1 по 4 – выходные клеммы
Подключать первое устройство к клеммам 1 и 2,
и второе устройство к клеммам 3 и 4.
ПРИМЕЧАНИЕ
Полярность, показанная на рис. 3-69
используется
в
режиме
контроля
исправности цепи. В активном состоянии к
устройству
прикладывается
сигнал
обратной полярности.
В каждой цепи должен устанавливаться
оконечный резистор EOL.
Клеммы с 5 по 10 - клеммы подключения
сигнальной линии LON
При подключении сигнальной линии LON
должна соблюдаться полярность.
5
— провод ’’А’’ сигнальной линии порта СОМ2.
6
— провод ’’В’’ сигнальной линии порта СОМ2.
7
и 8 — Экранные провода.
9
— провод ’’А’’ сигнальной линии порта СОМ1.
10
—
провод ’’В’’ сигнальной линии порта
СОМ1.
Клеммы с 11 по 14 – напряжение питания
24
В пост. тока
Напряжение питания модуля подаётся к
клеммам 12 и 13. При использовании
вспомогательного источника питания для
включения устройств оповещения, он должен
подключаться к клеммам 11 и 14.
Перемычки
Клеммы 13 и 14 соединяются перемычкой JP2, а
клеммы 11 и 12 - перемычкой JP1. Эти две
перемычки (JP1 и JP2) должны быть сняты в
случае
использования
вспомогательного
источника питания, см. рис. 3-61.
Установка адреса
Установить адрес узла для данного устройства,
как указывается в разделе установки адресации
узлов сети.

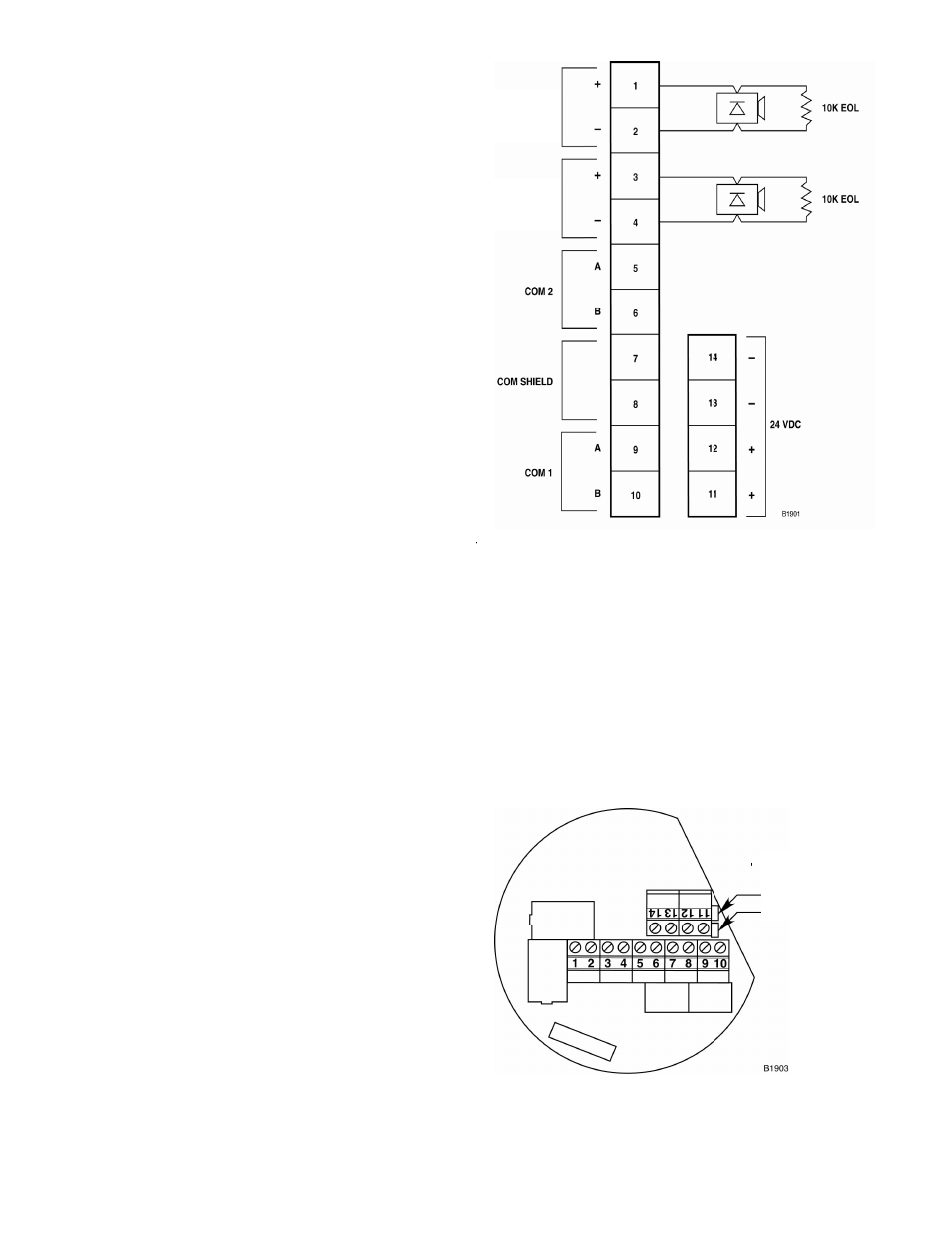

Рис. 3-60. Схема подключения модуля устройств
оповещения к модулю управления SAM.
Рис. 3-61. Клеммный блок и перемычки
модуля управления SAM.
*Полярность показа в режиме контроля исправности цепи. В
активном состоянии на устройство подаётся сигнал обратной
полярности.
Прмечания:
Клеммы 12 и13 предназначены для подключения питания модуля.
Клеммы 11 и14 предназначены для подключения вспомогательного
источника питания.
При использовании вспомогательного источника питания перемычки
JP1 и JP2 должны быть сняты.
Перемычки
JP1
JP2
Выход 1*
Выход 2*
