КОНФИГУРАЦИЯ МОДУЛЯ RМ
Установка шлейфного адреса модуля
Каждому модулю RМ на шлейфе соответствует
определённый адрес, который устанавливается с
помощью 8 переключателей в DIP-сборке, распо-
ложенной на модуле. Адрес устанавливается в
двоичном коде и определяется суммой значений
всех переключателей, находящихся в замкнутом
состоянии.
Любое внешнее устройство, подсоединённое к
модулю RМ имеет свой индентификационный
номер и описание его назначения. Для
конфигурации модуля используется программный
пакет S
3
компании Детектор Электроникс. Ниже
приводятся необходимые минимальные версии
программного обеспечения:
Программное обеспечение
контроллера
S
3
Изменение
Версия
Версия
А 2.01
2.8.0.0

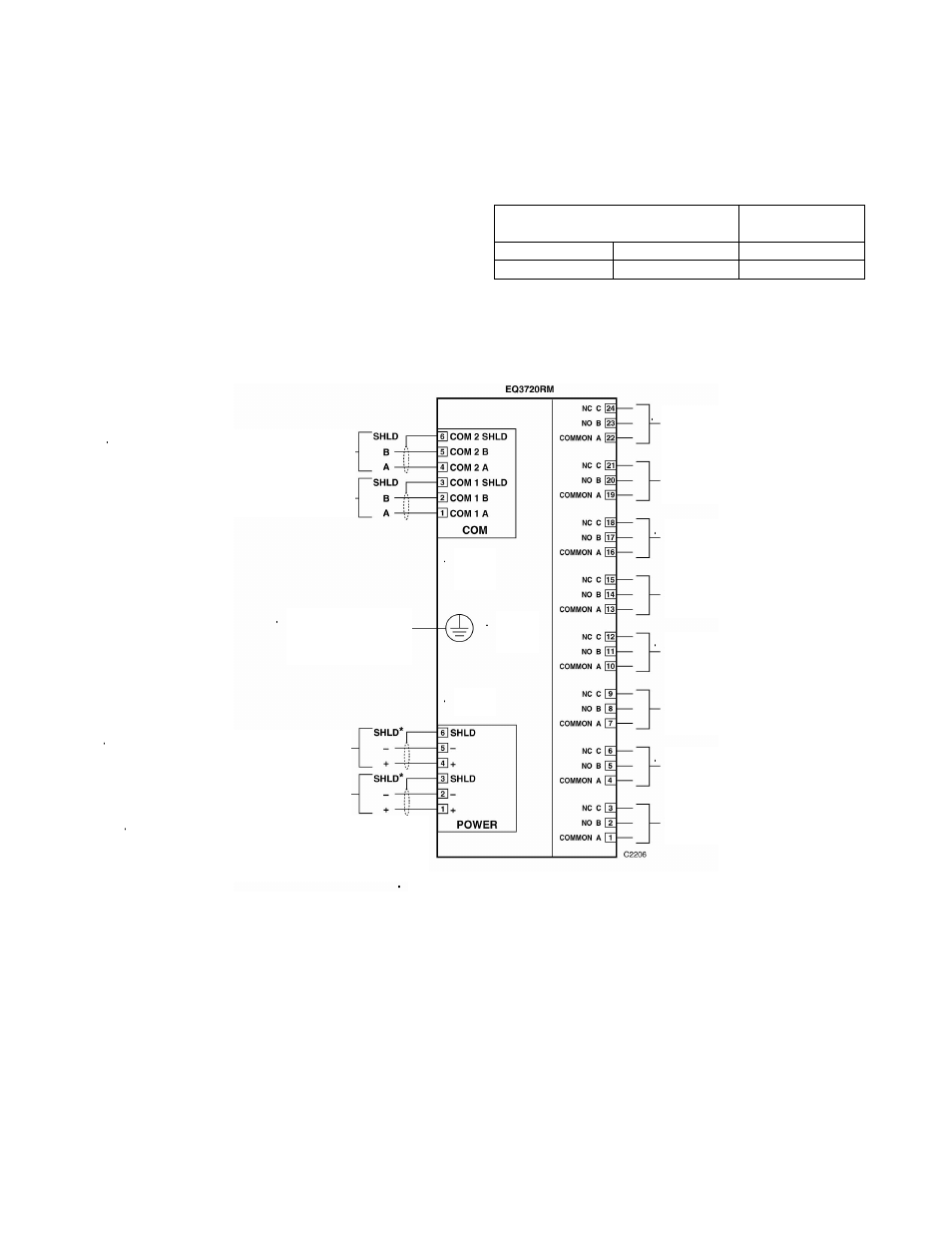

Рис. 3-45. Назначение разъёмов релейного модуля RМ.
Канал 8
Канал 7
Канал 6
Канал 5
Канал 4
Канал 3
Канал 2
Канал 1
Р3
Р2
Р1
Заземление
От предыдущего уст-ва на шлейфе
К следующему уст-ву на шлейфе
Вх. напряжение 24 В пост. тока
Вх. напряжение 24 В пост. тока
*Экранирование кабеля питания не
обязательно, если это не требуется
национальными нормами.
Примечание: Контакты реле показаны в
обесточенном состоянии.
SHLD - Экран Common - Общий
Power - Питание In -/Out+ - Вх (-)/Вых (+)
+Supply - (+) Питание
