Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 67
3 - 43
95 -3533

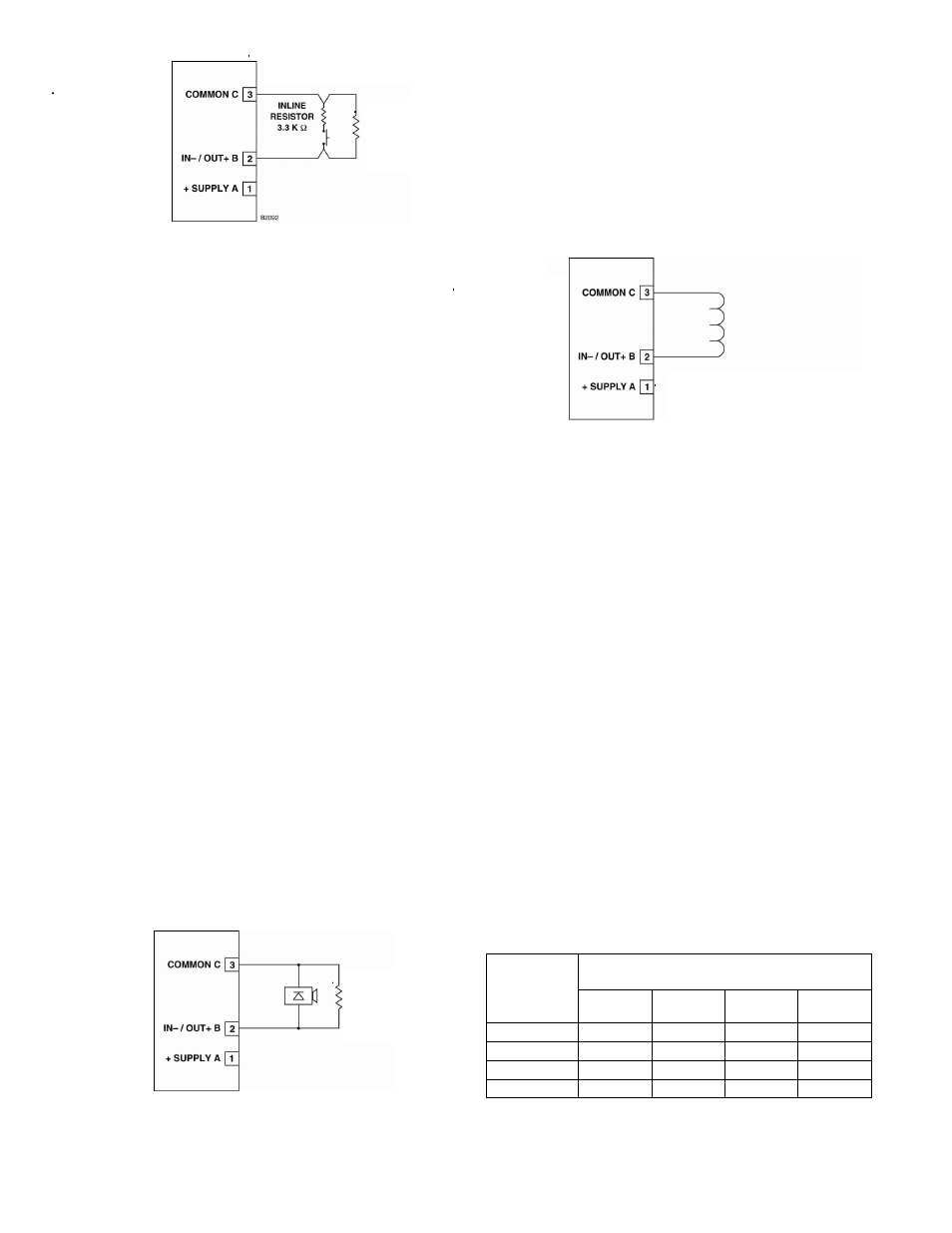

Рис. 3-41. Конфигурация входной цепи с
контролем на обрыв и короткое замыкание.
Выходная цепь с контролем на обрыв и
короткое замыкание устройств оповещения,
соединения класса В
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма, см. рис. 3-
42.
Выходная
цепь
контролирует
работу
устройств
оповещения
методом
обратной
полярности мониторной цепи. При подключении
устройства оповещения должна соблюдаться его
полярность. В качестве устройств оповещения
должны применяться устройства, утверждённые
для пожарной сигнализации. Контакты этих
устройств являются поляризоваными и при их
подключении не требуется внешний диод
контроля цепи. К выходу могут подключаться от
одного до нескольких устройств оповещения с
использованием оконечного резистора ЕOL 10
кОм/0,125 Вт параллельно последнему устрой-
ству в цепи.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Каждый
выходной
канал
активируется
индивидуально и обеспечивает следующие виды
звуковых сигналов оповещения:
- непрерывный,
- 60 импульсов в минуту,
- 120 импульсов в минуту,
- с чередующейся тональностью,
- сигнал контроля исправности,
- прерывистый,
- сигнал неисправности.
Рис. 3-42. Конфигурация выходной цепи с
контролем устройств оповещения.
Выходная цепь с контролем на обрыв
устройств автоматического пуска
огнетушащих веществ
Внешние провода системы подсоединяются к
соответствующим клеммам разъёма, см. рис. 3-
43. К выходу модуля могут подключаться одно и
более устройств выпуска реагентов.
Клемма “+Supply” должна оставаться незадейст-
вованной.
Рис. 3-43. Конфигурация выходной цепи с
контролем автоматического пуска реагента.
Выходная цепь контролирует работу устройств
пуска огнетушащих веществ используя обмотку
соленоида управления. В качестве устройств
пуска
должны
применяться
устройства,
утверждённые для использования с данным
модулем. Данный тип выходной цепи не требует
использования оконечных резисторов ЕOL или
диодов в целях контроля.
Выход может быть сконфигурирован для работы
с фиксацией, непрерывной или временной
работы.
Для
обеспечения
адекватного
рабочего
напряжения,
Максимальная
длина
кабеля
питания от источника до модуля DСIO не должна
превышать значений, указанных в таблице 3-12.
Для соленоидов управления эта длина включает
в себя расстояния от источника питания до
модуля DСIO и от модуля до соленоида.
Таблица 3-12
Максимальная длина кабеля питания в цепях
пуска огнетушащих веществ
Модель
Длина кабеля питания
максимальная, м
12 AWG
(4 мм
2
)
14 AWG
(2,5 мм
2
)
16 AWG
(1,5 мм
2
)
18 AWG
(1,0 мм
2
)
890181*
46 30 18
895630*
46 30 18
897494*
58 37 23
570537**
455 303 182 121
* Соленоиды производства фирмы Fenwal
** Соленоиды производства фирмы Ansul
Общий С
Вх -/Вых + B
+Питание А
Общий С
Вх -/Вых + B
+Питание А
Оконечный
резистор
ЕOL 10 кОм
Последовательный
резистор 3,3 кОм
Оконечный
резистор
ЕOL 10 кОм
Примечание:
Установка шунтирующих диодов в
полевых устройствах не требуется.
Защита цепи обеспечивается
внутренней схемой модуля DСIO.
