95 - 3533
3 - 16
5. Проверить, чтобы уплотнительное кольцо
соединительной коробки было в хорошем
состоянии. Нанести тонкий слой смазки на
уплотнительное кольцо и резьбу крышки для
облегчения установки и повторного снятия при
необходимости.
ПРИМЕЧАНИЕ
Для смазки рекомендуется применять без-
кремниевую смазку, предлагаемую фирмой
Дет-Троникс.
6. Установить
адрес
узла
для
данного
устройства, как указывается в разделе
установки адресации узлов сети.
7. Установить на место крышку коробки и плотно
затянуть. Не затягивайте крышку слишком
туго.

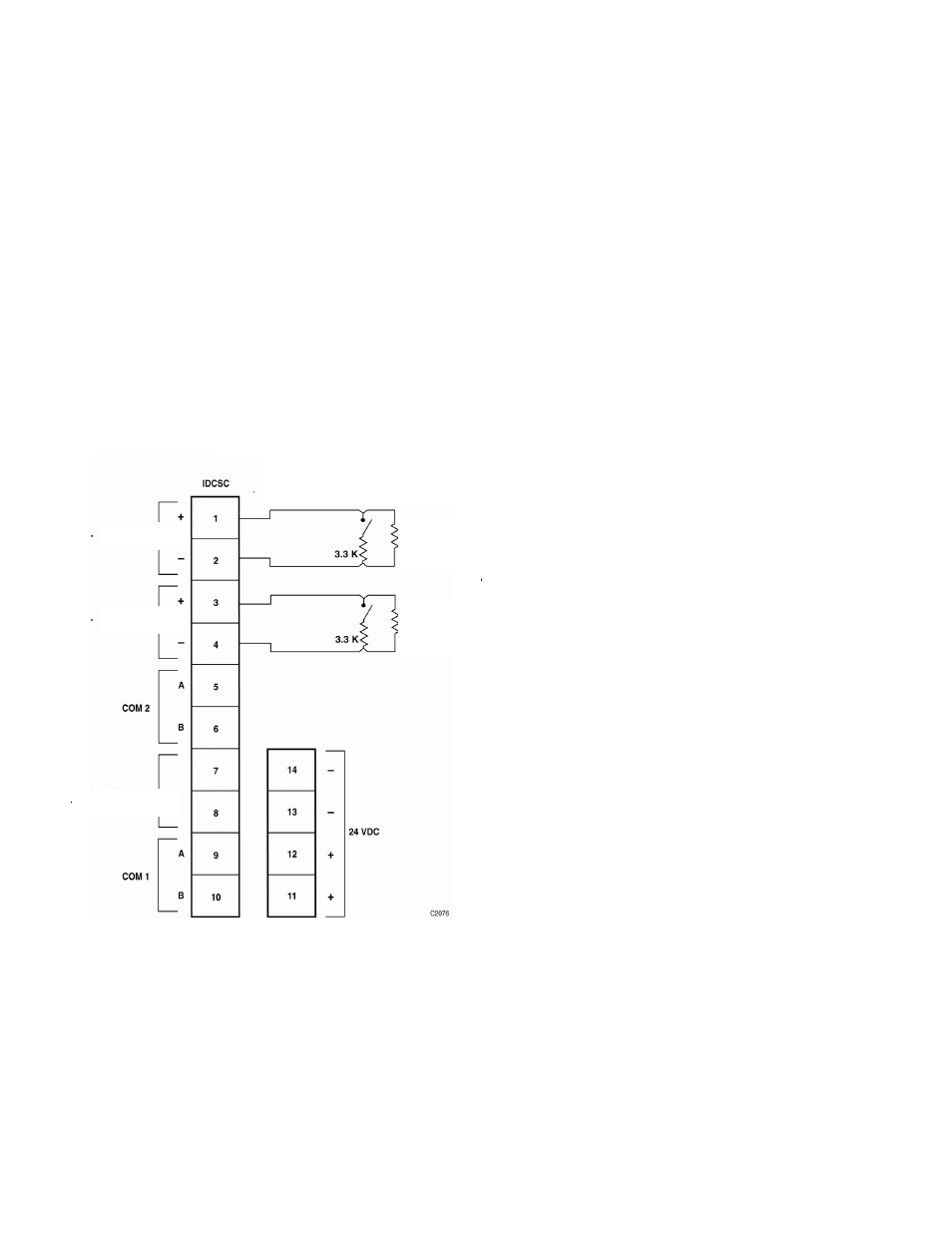

Рис. 3-7. Номера контактов и их назначение на
клеммной плате модуля IDСSC.
УСТАНОВКА КОНТРОЛЛЕРА EQ3ХХХ
В
последующих
параграфах
приводиться
описание установки и конфигурации контроллера
EQ3ХХХ.
ТРЕБОВАНИЯ К ОСНАСТКЕ ШКАФОВ
Контроллер должен размещаться в конструктиве/
шкафу, соответствующим требованиям данной
зоны. Конструкция шкафа должна обеспечивать
достаточное
пространство
внутри
для
проведения
электрических
соединений
и
возможности заземления. Шкаф должен быть
укомплектован дверным замком с ключом или
специальным
приспособлением,
обеспе-
чивающим
защиту
контроллера
от
несанкционированного доступа. Шкаф должен
быть рассчитан на температурный диапазон в
местах эксплуатации и с учётом температуры
нагрева всего оборудования, установленного
внутри конструктива. Характристики шкафа
должны удолетворять требованиям к электри-
ческому оборудованию в устанавливаемой зоне.
ПРИМЕЧАНИЕ
Контроллер
и
конструктив/шкаф,
в
котором он размещается, должны быть
заземлены.
Для установки во невзрывоопасных зон, где
требуется доступ к управлению оборудованием,
конструктив/шкаф
должен
иметь
закрытую
конструкцию
и
изготавливаться
из
стали
холодного проката 16-го калибра. Передняя
дверь шкафа должна запираться специальными
ключами. Доступ внутрь шкафа разрешается
только ответственным и уполномоченным лицам.
Передняя
дверь
шкафа
должна
быть
оборудована смотровым окном для наблюдения
за
текстовым
дисплеем
и
светодиодами
индикации.
ПРИМЕЧАНИЕ
Любой
тип
выбранного
конструк-
тива/шкафа
должен
соответствовать
всем
действующим
правилам
и
требованиям по эксплуатации.
ПРИМЕЧАНИЕ
Оповещатель сигнала ’’Неисправность’’
должен
быть
размещён
в
местах,
обеспечивающих хорошую слышимость.
Цепь 1
Цепь 2
Экран СОМ
Извещатели ручные и другие
контактные устройства
Оконечный
резистор
10 кОм
Оконечный
резистор
10 кОм
