Инструкция по эксплуатации Det-Tronics EQP Fire and Gas Detection/Releasing System
Страница 105
4 - 17
95 -3533
МОДУЛЬ ВВОДА/ВЫВОДА ЕDIO
Модуль ЕDIO, показанный на рис. 4-8, содержит
18 светодиодных индикаторов (СИД) состояния,
расположенных
на
лицевой
панели.
Два
индикатора предназначены для отображения
состояния модуля и по два индикатора для
отображения
состояний
каждого
канала.
Описание
СИД-индикаторов
приводится
в
таблицах 4-10 и 4-11.
Последовательность включения напряжения
питания
Адрес модуля должен быть установлен до подачи
напряжения питания. При включении питания
одновременно зажигаются все СИД-индикаторы
модуля ЕDIO и его каналов, указывая на то, что
модуль находится в режиме подачи питания.
После
этого
светодиоды
зажигаются
в
следующем порядке:
Последовательно с первого по восьмой канал
загорается красный СИД-индикатор активного
состояния каждого канала.
После того, как загорелся красный СИД-
индикатор восьмого канала, красный СИД-
индикатор каждого канала, начиная с первого,
последовательно гаснет.
Затем, жёлтые СИД-индикаторы неисправ-
ности каждого канала проходят тот же тест, что и
красные СИД-индикаторы активного состояния.
После того, как все светодиоды прошли
тестирование, модуль ЕDIO отображает свой
адрес с помощью включённых красных СИД-
индикаторов
активного
состояния.
Адрес
устанавливается с помощью восьми адресных
переключателей, каждый из которых управляет
светодиодом соответствующего канала. Адрес
индицируется в течение двух секунд.
Как только индикация адреса закончилась,
погаснет СИД-индикатор неисправности модуля.
После прохождения процедуры подачи питания,
модуль покажет или несконфигурированное
состояние, или состояние дежурного режима. В
несконфигурированном состоянии, жёлтые СИД-
индикаторы неисправности всех каналов мигают
попеременно вкл - выкл с одинаковой частотой.

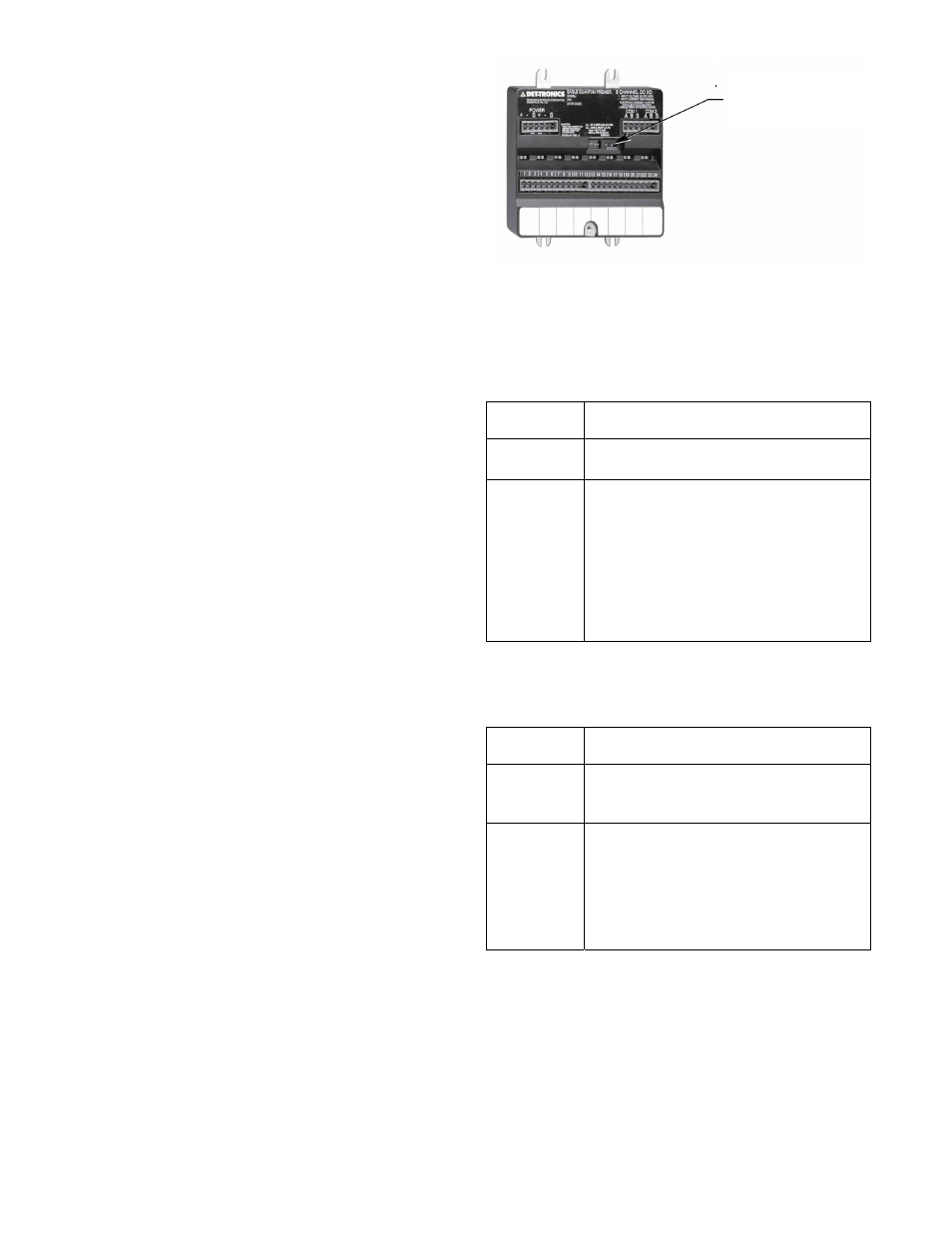

Рис. 4-8. Расположение индикаторов состояний
модуля ЕDIO.
Таблица 4-10
Индикаторы состояний модуля ЕDIO
СИД-
индикатор
Состояние модуля
Зелёный
Включён после подачи напряжения
питания
Жёлтый
Светится
постоянно
в
случае
отключения или когда подлежит
замене. Возможна также проблема в
сторожевом таймере.
Примечание
Светодиод мигает один раз
при включении питания.
Таблица 4-11
Индикаторы состояний каналов модуля ЕDIO
СИД-
индикатор
Состояние каналов модуля
Красный
Светится постоянно, когда входная
цепь замкнута или выходная цепь
находится в активном состоянии.
Жёлтый
Мигает, указывая на пониженное
входное напряжение питание, или
когда канал неправильно сконфигу-
рирован.
Светится постоянно при неисправ-
ности в работе канала.
Индикаторы
состояния модуля.
