РАЗДЕЛ 3 - СРЕДСТВА УПРАВЛЕНИЯ МАШИНОЙ И ИНДИКАТОРЫ
3122455
– Подъемник JLG –
3-3
ПРИМЕЧАНИЕ: Вспомогательный источник питания
работает, когда отсутствует
давление масла в двигателе, и
отключается, когда двигатель
работает.
Функции будут работать медленнее,
чем в нормальном состоянии,
вследствие меньшего потока
гидравлической жидкости.
ПРИ ИСПОЛЬЗОВАНИИ ВСПОМОГАТЕЛЬНОГО
ИСТОЧНИКА ПИТАНИЯ НЕ ВКЛЮЧАЙТЕ
НЕСКОЛЬКО ФУНКЦИЙ ОДНОВРЕМЕННО.
ОДНОВРЕМЕННОЕ ВКЛЮЧЕНИЕ НЕСКОЛЬКИХ
ФУНКЦИЙ МОЖЕТ ПЕРЕГРУЗИТЬ
ВСПОМОГАТЕЛЬНЫЙ НАСОС.
9. Переключатель «Запуск двигателя /
Вспомогательный источник питания»
При активировании включает вспомогательный
гидравлический насос. Чтобы использовать
вспомогательный источник питания,
переключатель необходимо удерживать в
НИЖНЕМ положении на всем протяжении
периода работы вспомогательного насоса.
10. Шарнирно-сочлененный гусек стрелы.
Этот переключатель обеспечивает подъем и
опускание гуська стрелы.
11. Блокировка выравнивания платформы
Трехпозиционный переключатель позволяет
оператору компенсировать любое различие в
работе системы автоматического
самовыравнивания.
12. Вращающее устройство платформы
Трехпозиционный переключатель обеспечивает
возможность вращения платформы.
13. Вращающее устройство гуська стрелы
Трехпозиционный переключатель обеспечивает
возможность вращения гуська стрелы и
платформы.

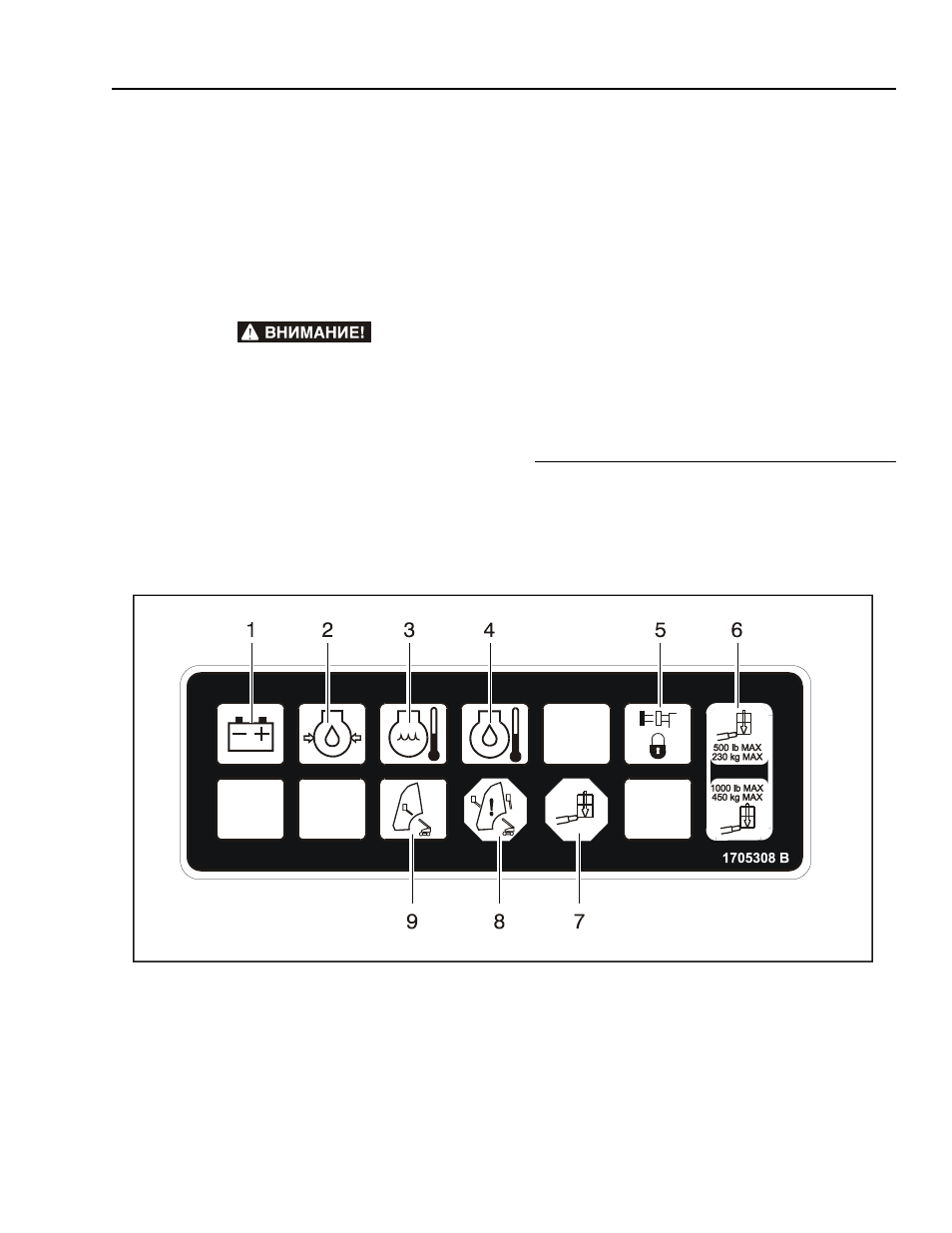

Панель индикаторов пульта управления с
земли
(См. Рис. 3-2. , Панель индикаторов пульта управления
с земли )
1. Индикатор зарядки батареи
Указывает неисправность в батарее или в цепи
зарядки и требуемое обслуживание.
1. Зарядка батареи
2. Низкое давление масла в двигателе.
3. Высокая температура охлаждающей жидкости
двигателя
4. Высокая температура масла в двигателе
5. Установка осей
6. Грузоподъемность платформы
7. Перегрузка платформы
8. Сигнализация системы управления стрелой
9. Калибровка системы управления стрелой
Рис. 3-2. Панель индикаторов пульта управления с земли
