РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА МАШИНЫ К РАБОТЕ И ОСМОТР
3122455
– Подъемник JLG –
2-5

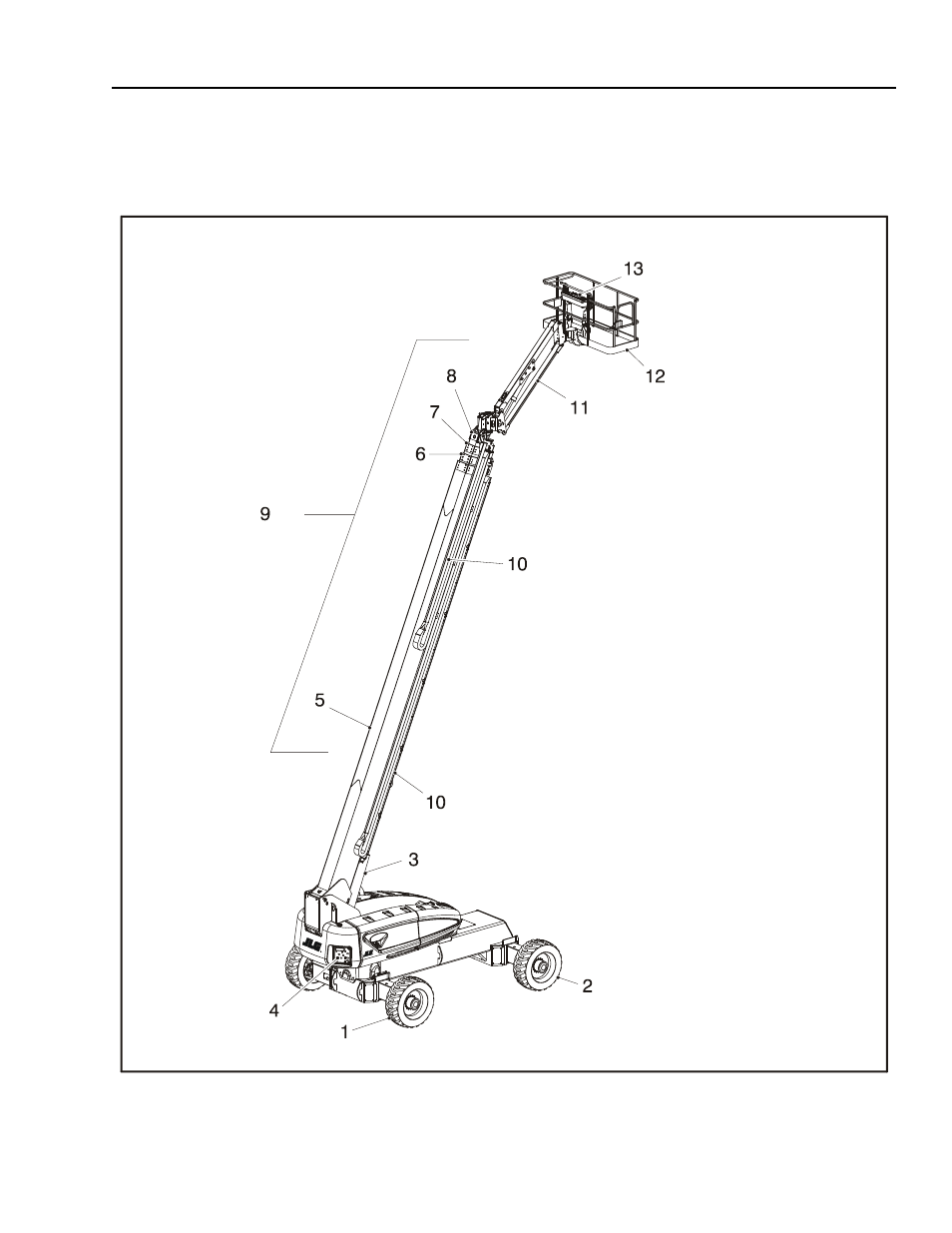

Рис. 2-1. Основная система условных обозначений
1. Передние управляемые колеса
2. Задние управляемые колеса
3. Подъемный цилиндр
4. Пульт управления с земли
5. Основная секция стрелы
6. Внутренняя средняя секция стрелы
7. Наружная средняя секция стрелы
8. Секция гуська стрелы
9. Узел стрелы
10. Шинопровод
11. Гусек стрелы
12. Платформа
13. Пульт управления с платформы
