Раздел 5— Навесное оборудование и сцепки
5-23
31200937
Каретка бокового смещения
Пользуйтесь таблицей грузоподъемности для приставного
устройства каретки бокового смещения.
Чтобы определить максимальную грузоподъемность, см.
зоподъемность телескопического погрузчика/навесного обору-

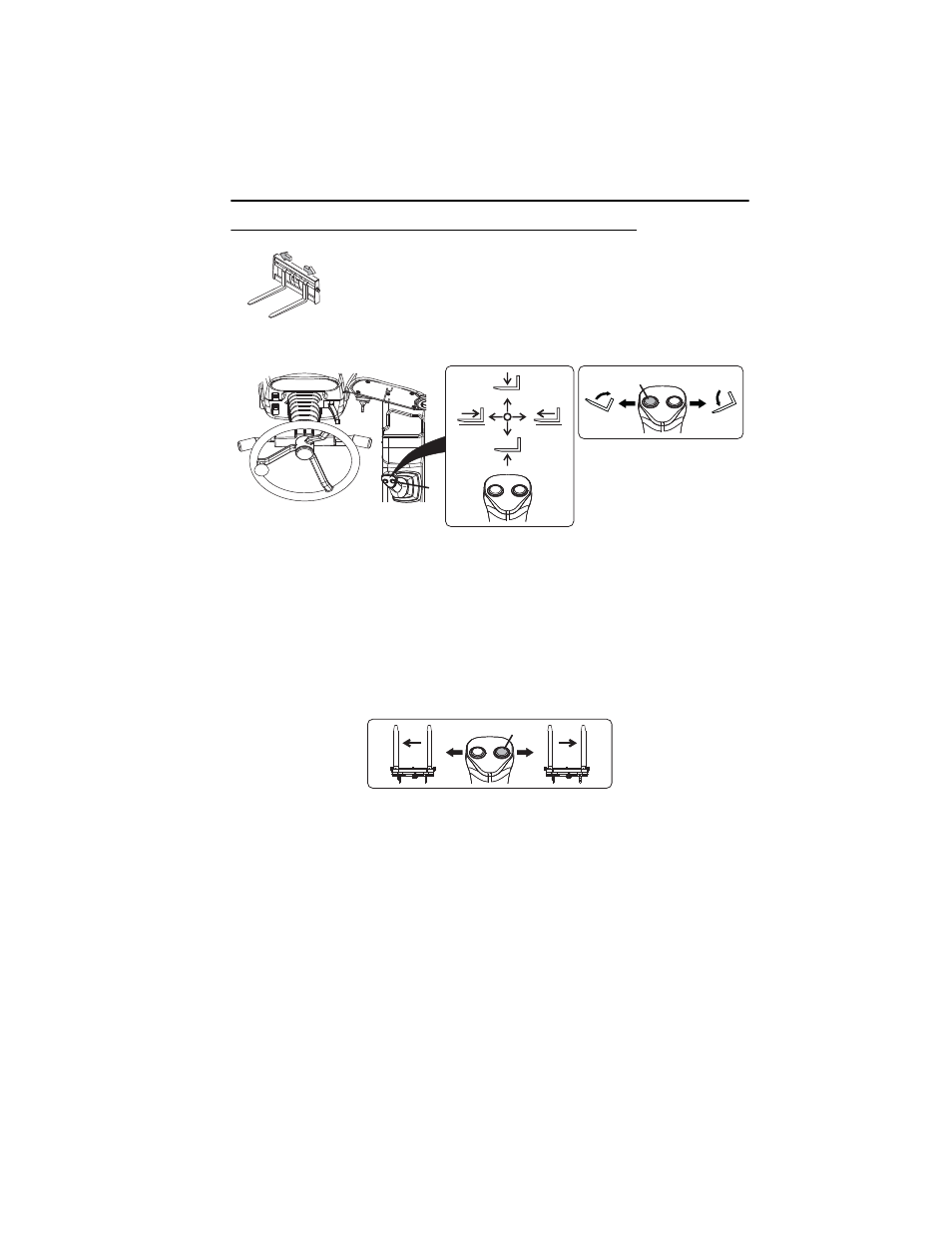

Рукоятка управления (1) управляет подъемом и опусканием, а также выдвиже-
нием и втягиванием стрелы.
Кнопка (2) наклона разрешает наклон вил.
• Чтобы выполнить наклон вверх, переместите рукоятку управления влево,
нажав и удерживая кнопку.
• Чтобы выполнить наклон вниз, переместите рукоятку управления вправо,
нажав и удерживая кнопку.
Боковое смещение
Кнопка (3) вспомогательного гидроконтура включает боковое смещение каретки.
• Чтобы выполнить боковое смещение вправо, переместите рукоятку управле-
ния вправо, удерживая кнопку нажатой.
• Чтобы выполнить боковое смещение влево, переместите рукоятку управления
влево, удерживая кнопку нажатой.
Процедура установки
«Установка навесного оборудования» на стр. 5-10
OAL1540
OAL1601
1
2
OAL2210
3
