Раздел 5— Навесное оборудование и сцепки
5-9
31200937
Пример
В распоряжении подрядчика есть погрузчик модели xxxx с вилочной кареткой. Он
знает, что это навесное оборудование можно использовать с его моделью,
поскольку:
• Тип навесного оборудования, его вес, размеры и центр нагрузки совпадают с
данными в таблице грузоподъемности.
• Диаграмма грузоподъемности помечена номером модели xxxxx и соответст-
вует конфигурации используемой машины.
Далее приведены примеры различных условий, которые могут встретиться под-
рядчику, и объясняется, можно или нельзя поднимать груз.

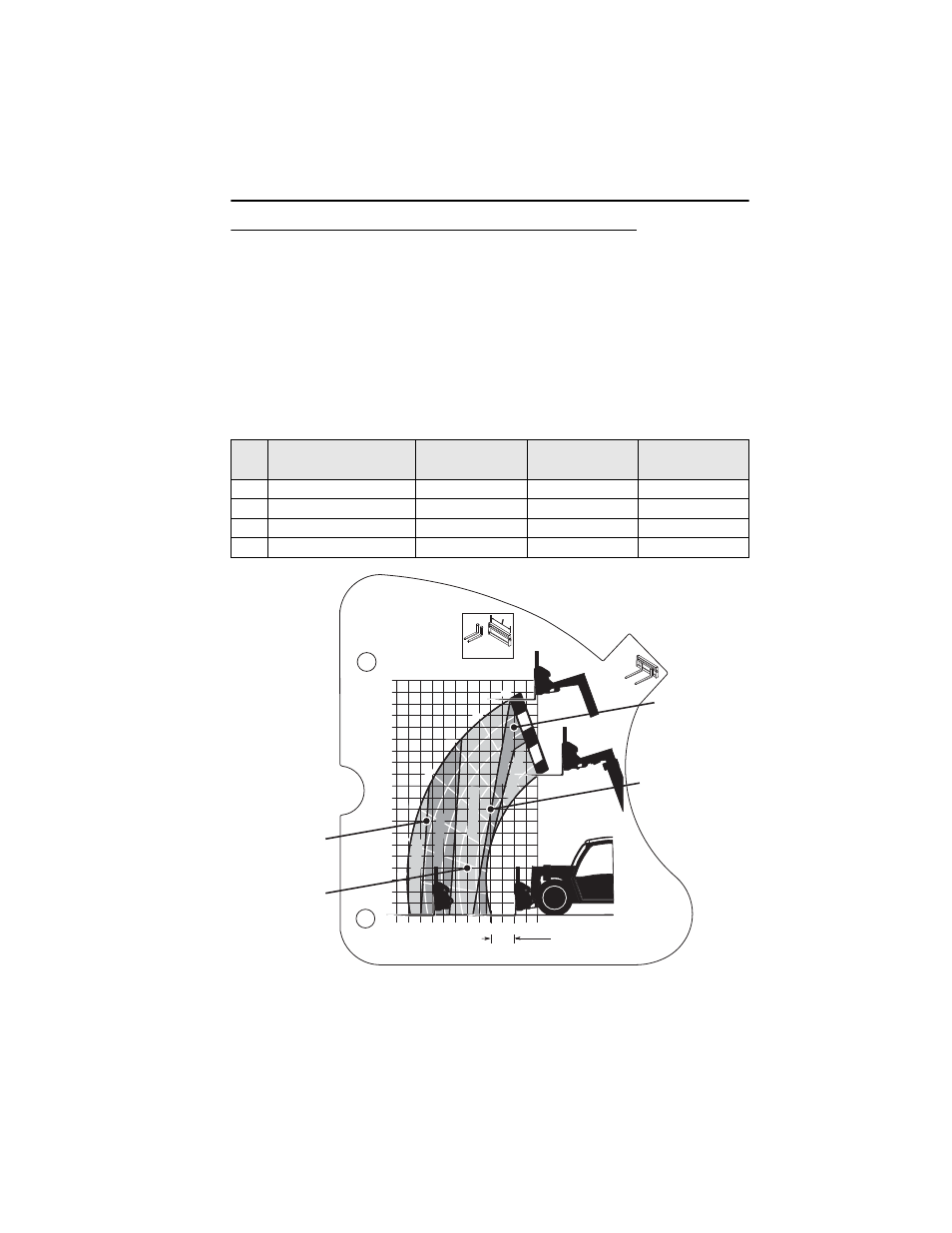

Примечание. Эта таблица грузоподъемности приведена только в качестве
образца! НЕ пользуйтесь этой таблицей. Используйте таблицу, находящуюся в
кабине оператора.
Вес груза
Расстояние
Высота
Подъем
разрешается
1
1134 кг
1,8 м
1,2 м
Да
2
907 кг
2,9 м
2,4 м
НЕТ
3
1361 кг
1,2 м
2,7 м
Да
4
2381 кг
0,6 м
4,9 м
НЕТ
OAL1801
20
18
16
14
12
10
8
6
4
2
0
12 10 8
6
4
2
0
XX
XXXX XXXX
0°
10°
20°
30°
40°
50°
60°
70°
B
D
A
C
E
1
XX
+
= XXX XX MAX
XXXX
1850
LBS
2000 LBS
3000 LBS
4400 LBS
5500 LBS
Пример 2
Пример 1
Пример 3
Пример 4
