Раздел 5— Навесное оборудование и сцепки
5-4
31200937
5.4 ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА/
НАВЕСНОГО ОБОРУДОВАНИЯ/ВИЛ
Прежде чем устанавливать навесное оборудование, убедитесь в том, что оно
относится к рекомендуемому и что погрузчик оснащен необходимой диаграммой
грузоподъемности. См.
«Рекомендуемое навесное оборудование» на стр. 5-1.
При определении максимальной грузоподъемности погрузчика c навесным обору-
дованием, используйте наименьшее из следующих значений грузоподъемности:
• Грузоподъемность, отштампованная на паспортной табличке навесного обо-
рудования (1).
• Грузоподъемность и центры нагрузки вил, отштампованные на боковой сто-
роне каждого зуба вил (2) (при наличии). Эти параметры определяют грузо-
подъемность каждого отдельного зуба на максимальном расстоянии центра
нагрузки (3). Полная грузоподъемность навесного оборудования получается
умножением грузоподъемности зуба на число зубьев (если используются
вилы), до максимальной грузоподъемности навесного оборудования.
• Максимальная грузоподъемность, указанная в соответствующей диаграмме
грузоподъемности. См.
«Рекомендуемое навесное оборудование» на стр. 5-1.
• Если номинальная грузоподъемность телескопического погрузчика отлича-
ется от грузоподъемности вил или навесного оборудования, то в качестве
общей грузоподъемности принимается наименьшее из этих значений.
Для определения максимальной грузоподъемности при различных конфигура-
циях машины используйте соответствующую диаграмму грузоподъемности.
Исходя из конфигурации машины, для подъема и установки груза может потребо-
ваться несколько диаграмм грузоподъемности.
Вилы для блоков должны использоваться согласованными комплектами, вилы
других типов — согласованными парами.

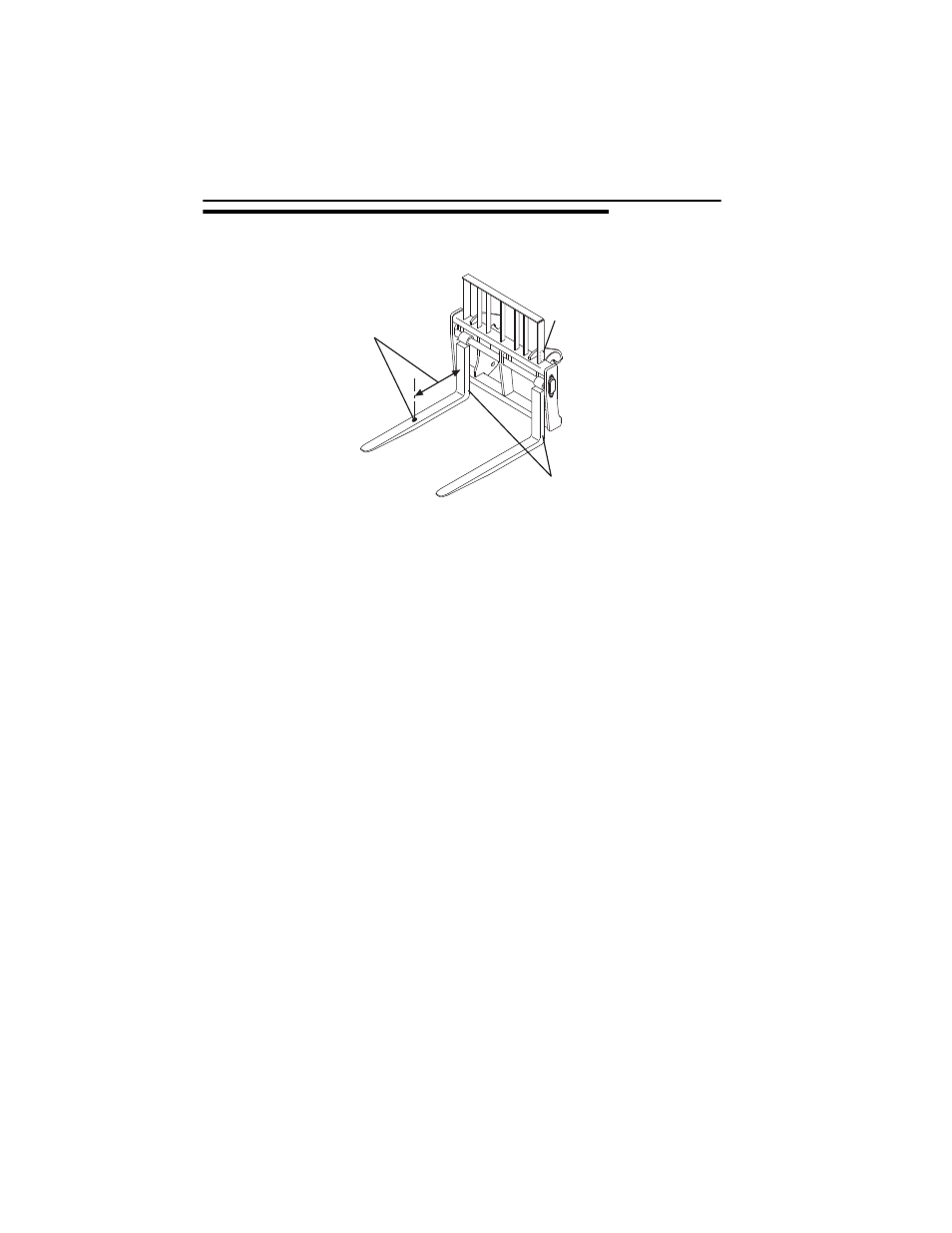

OAL1740
