Раздел 5— Навесное оборудование и сцепки

5-6

31200937

5.5 ИСПОЛЬЗОВАНИЕ ДИАГРАММЫ ГРУЗОПОДЪЕМНОСТИ

Чтобы правильно пользоваться таблицей грузоподъемности (см. стр. 5-7), опера-
тору в первую очередь необходимо определить и (или) получить следующее:

1. Утвержденное навесное оборудование. См.

«Рекомендуемое навесное

оборудование» на стр. 5-1.

2. Надлежащие таблицы грузоподъемности.

3. Вес поднимаемого груза.

4. Данные об установке груза:

a. ВЫСОТУ, на которой он должен быть установлен.

b. РАССТОЯНИЕ между передними шинами погрузчика и местом установки

груза.

5. В таблице грузоподъемности найдите линию, соответствующую этой высоте,

и идите по ней до нужного расстояния.

6. Число в зоне нагрузки, в которой пересекаются две линии, является

максимальной грузоподъемностью для данной операции. Если линии
пересекаются на границе между зонами, нужно использовать меньшее
значение грузоподъемности.

Число в этой зоне нагрузки должно быть не меньше веса поднимаемого груза. В
таблице грузоподъемности определите границы зоны нагрузки и не выходите за
них.

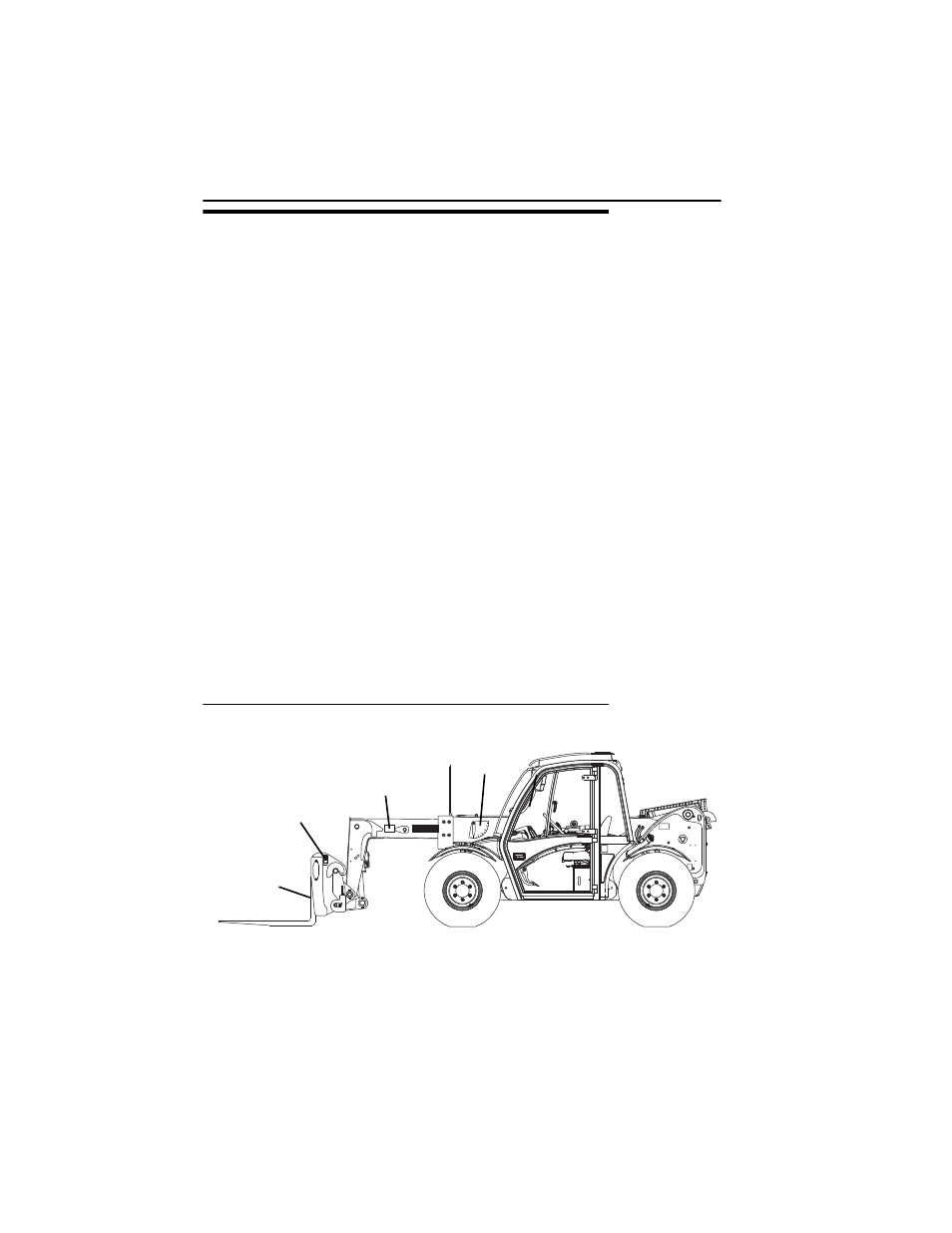

Расположение индикаторов грузоподъемности

OAL1730

B

A

-10 1020 30

40 50

60 70

80

ИНДИКАТОР УРОВНЯ

ВЫДВИЖЕНИЯ

СТРЕЛЫ

ИНДИКАТОР

УГЛА ПОДЪЕМА

СТРЕЛЫ

ПАСПОРТНАЯ

ТАБЛИЧКА

НАВЕСНОГО

ОБОРУДОВАНИЯ

КЛЕЙМО С

ВЕСОМ ВИЛ
