Раздел 3— Средства управления и индикаторы
3-15
31200937

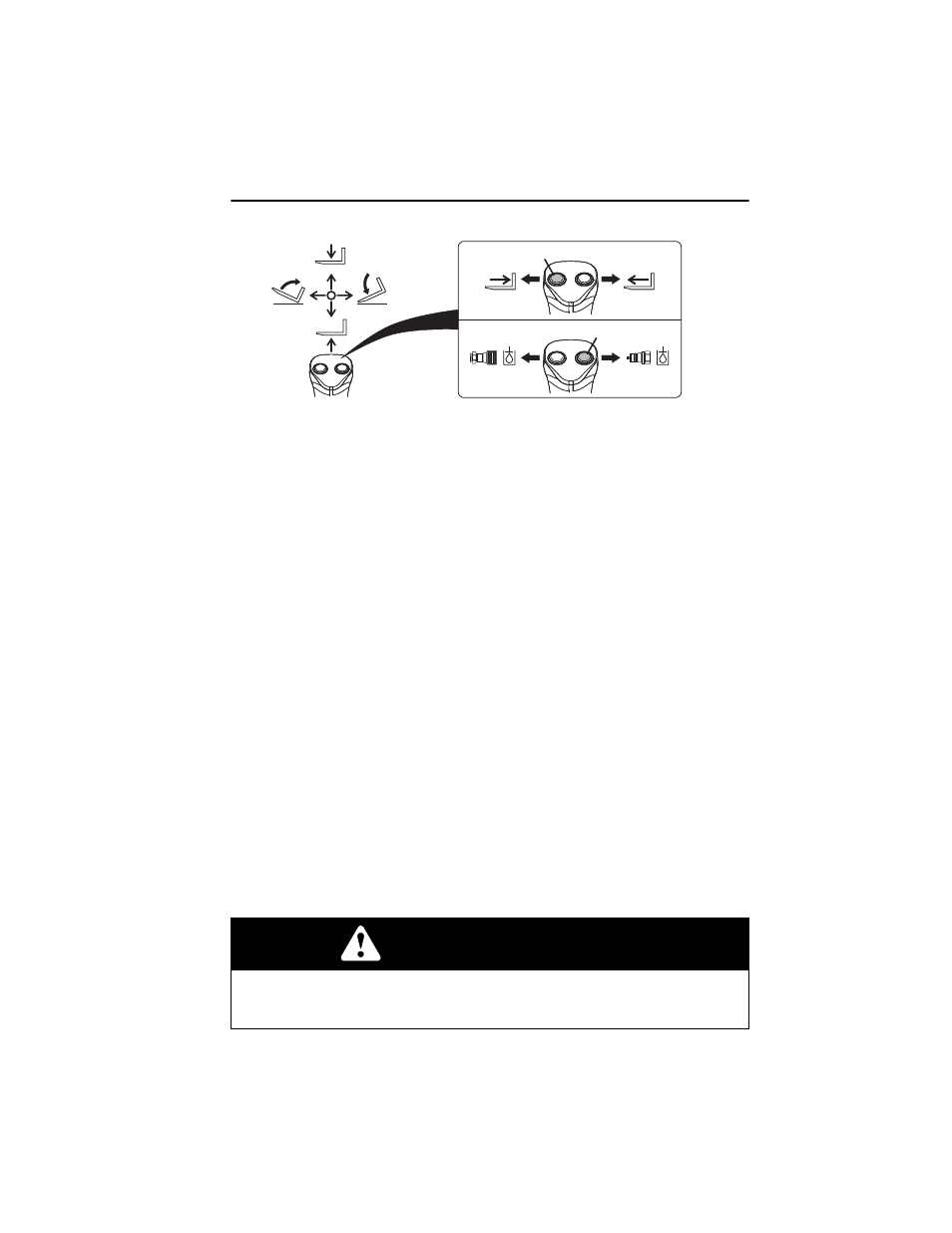

Схема рукоятки управления погрузчиком
С помощью рукоятки (1) осуществляется управление стрелой, навесным оборудо-
ванием и вспомогательными гидроконтурами.
Управление стрелой
• Чтобы поднять стрелу, переместите рукоятку управления назад; чтобы опу-
стить стрелу, переместите рукоятку управления вперед.
• Для включения управления выдвижением и втягиванием используется левая
кнопка (2). Удерживая кнопку нажатой, переместите рукоятку управления
вправо, чтобы выдвинуть стрелу; переместите рукоятку управления влево,
чтобы втянуть стрелу.
• Скорость перемещения стрелы зависит от величины перемещения рукоятки в
соответствующем направлении. Повышение оборотов двигателя также увели-
чивает скорость движений стрелы.
• Чтобы совместить два движения стрелы, перемещайте рукоятку между секто-
рами. Например, при перемещении рукоятки вперед и влево стрела опустится
и одновременно отклонится вверх навесное оборудование.
Управление навесным оборудованием
Наклон регулируется рукояткой управления.
• Переместите рукоятку управления вправо для наклона вниз; переместите
рукоятку управления влево для наклона вверх.
Функции дополнительного гидроконтура
Правая кнопка (3) включает функцию управления навесным оборудованием, для
которой требуется гидравлическое питание. Для получения сведений об утвер-
жденном навесном оборудовании и инструкций по управлению см. Раздел 5—
Навесное оборудование и сцепки.
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ ОПРОКИДЫВАНИЯ ИЛИ РАЗДАВЛИВАНИЯ. Быстрые и рез-
кие движения органов управления приведут к такому же движению груза. В
результате груз может сместиться или упасть, а машина — опрокинуться.
