Страница 9: Standard hose, Hose & quick coupling kit
9
BUSHING
RIGID END
OF HOSE
TO GAS
SUPPLY
VALVE, SHUT-OFF
CONNECT HOSE TO CONTROL VALVE
INLET, TIGHTEN SECURELY
STANDARD HOSE
Ваш обогреватель поставляется с одним из следующих
вариантов линии газоподачи. См. соответствующую
иллюстрацию.

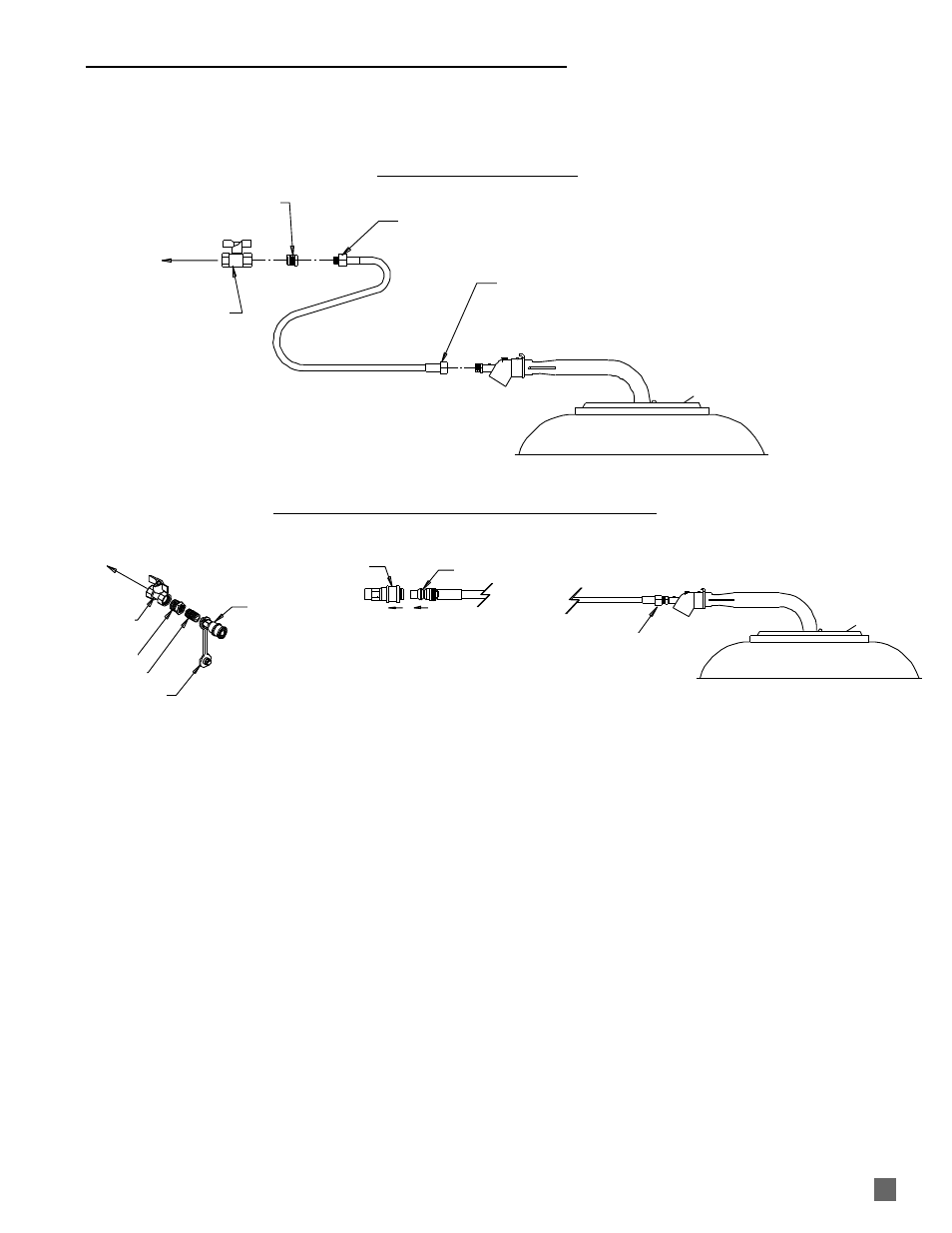

СБОРКА ЛИНИИ ГАЗОПОДАЧИ
Рис. 3
A
B
C
HOSE & QUICK COUPLING KIT
COLLAR
MALE END
COUPLING
VALVE
SHUT-OFF
TO GAS
SUPPL
Y
BUSHING
NIPPLE
DUST CAP
- ASSEMBLE COUPLING KIT
COMPONENTS & TIGHTEN
SECURELY.
- CONNECT TO GAS SUPPLY.
- PULL BACK COUPLING COLLAR.
- FIRMLY PUSH MALE HOSE END
INTO COUPLING
- RELEASE COLLAR. ENSURE
MALE HOSE END IS SECURELY
LOCKED INTO COUPLING.
CONNECT HOSE TO
GAS CONTROL INLET
& TIGHTEN SECURELY
Рис. 4
СТАНДАРТНЫЙ ШЛАНГ
ЖЕСТКИЙ НАКОНЕЧНИК ШЛАНГА
ПЕРЕХОДНОЙ ФИТИНГ
КОМПЛЕКТ ШЛАНГА И БЫСТРОЙ СТЫКОВКИ
ПОДСОЕДИНИТЕ ШЛАНГ КО ВХОДУ
РАСПРЕДЕЛИТЕЛЬНОГО КЛАПАНА,
НАДЕЖНО ЗАТЯНИТЕ РЕЗЬБУ
КЛАПАН, ЗАПОРНЫЙ
В
ПОДКЛЮЧИТЕ К
ГАЗОСНАБЖЕНИЮ
МУФТА
СТЫКОВКА
Б
A
К ЛИНИИ
ПОДА
ЧИ Г
АЗА
НИППЕЛЬ
ПЫЛЕЗАЩИТНАЯ
ЗАГЛУШКА
-- СОБЕРИТЕ КОМПЛЕКТ И
НАДЕЖНО ЗАТЯНИТЕ ВСЕ
РЕЗЬБОВЫЕ СОЕДИНЕНИЯ.
-- ПОДКЛЮЧИТЕ К
ГАЗОСНАБЖЕНИЮ.
ВХОДЯЩИЙ КОНЕЦ
КЛАПАН
ЗАПОРНЫЙ
ПЕРЕХОДНОЙ
ФИТИНГ
-- ОТТЯНИТЕ МУФТУ НАЗАД.
-- ВСТАВЬТЕ ВХОДЯЩИЙ КОНЕЦ
ШЛАНГА, ТАК ЧТОБЫ ОН
ПЛОТНО ВОШЕЛ В
СОЕДИНЕНИЕ
-- ОТПУСТИТЕ МУФТУ.
ВХОДЯЩИЙ КОНЕЦ ШЛАНГА
ДОЛЖЕН НАДЕЖНО
ДЕРЖАТЬСЯ В СОЕДИНЕНИИ.
ПОДСОЕДИНИТЕ
ШЛАНГ КО ВХОДУ
ГАЗОРАСПРЕДЕЛИ-
ТЕЛЬНОГО КЛАПАНА,
НАДЕЖНО ЗАТЯНИТЕ
РЕЗЬБУ
