18

LEAD END OF THERMOCOUPLE

THERMOFUSE

5/16"

COVER

UPPER NUT

THERMOCOUPLE
LEAD

COVER

LOWER NUT

THERMOCOUPLE INSTALLED

UPPER RETAINING NUT

KEY HOLE SLOT

COVER

THERMOCOUPLE INSTALLED

INJECTOR TUBE

THERMOCOUPLE BODY

RETAINING NUT

COVER

THERMOCOUPLE TIP
LOCATION HOLE IN PLATE

1/2 IN TO 9/16 IN

FINISHED

THERMOCOUPLE

POSITION

1. Ослабьте шуруп крепления термопары к

предохранительному клапану. См. рис. 19.

2. Ослабьте шуруп крепления теплового реле

автоматического сброса термопары к корпусу
воздухозабора. См. рис. 19.

3. Ослабьте верхнюю гайку крепления термопары.

См. рис. 20.

4. Снимите термопару вместе с гайками и с защитной

пластиной термопары с обогревателя.

5. Наденьте защитную пластину и гайки на новую

термопару, как показано на рис. 21. Используйте
пластину исходной термопары и гайки,
поставляемые в комплекте с новой термопарой.

6. Расположите термопару слегка под углом, так чтобы

ее наконечник и нижняя гайка прошли через нижний
паз. Наконечник должен располагаться в пределах
отверстия для термопары в диске горелки. Потяните
за провод термопары так, чтобы нижняя гайка
плотно прилегала к внутренней поверхности корпуса
обогревателя. Притяните верхнюю гайку к
защитной пластине и к корпусу. См. рис. 22.

7. В итоге верхний край термопары должен

находиться на расстоянии 12,7 - 14,3 мм от корпуса
обогревателя. См. рис. 22.

8. Навинтите гайку термопары на

газораспределительный клапан. Затяните до упора
вручную. Расположите тепловое реле термопары
под зажимом крепления и затяните шуруп. См.
рис. 19

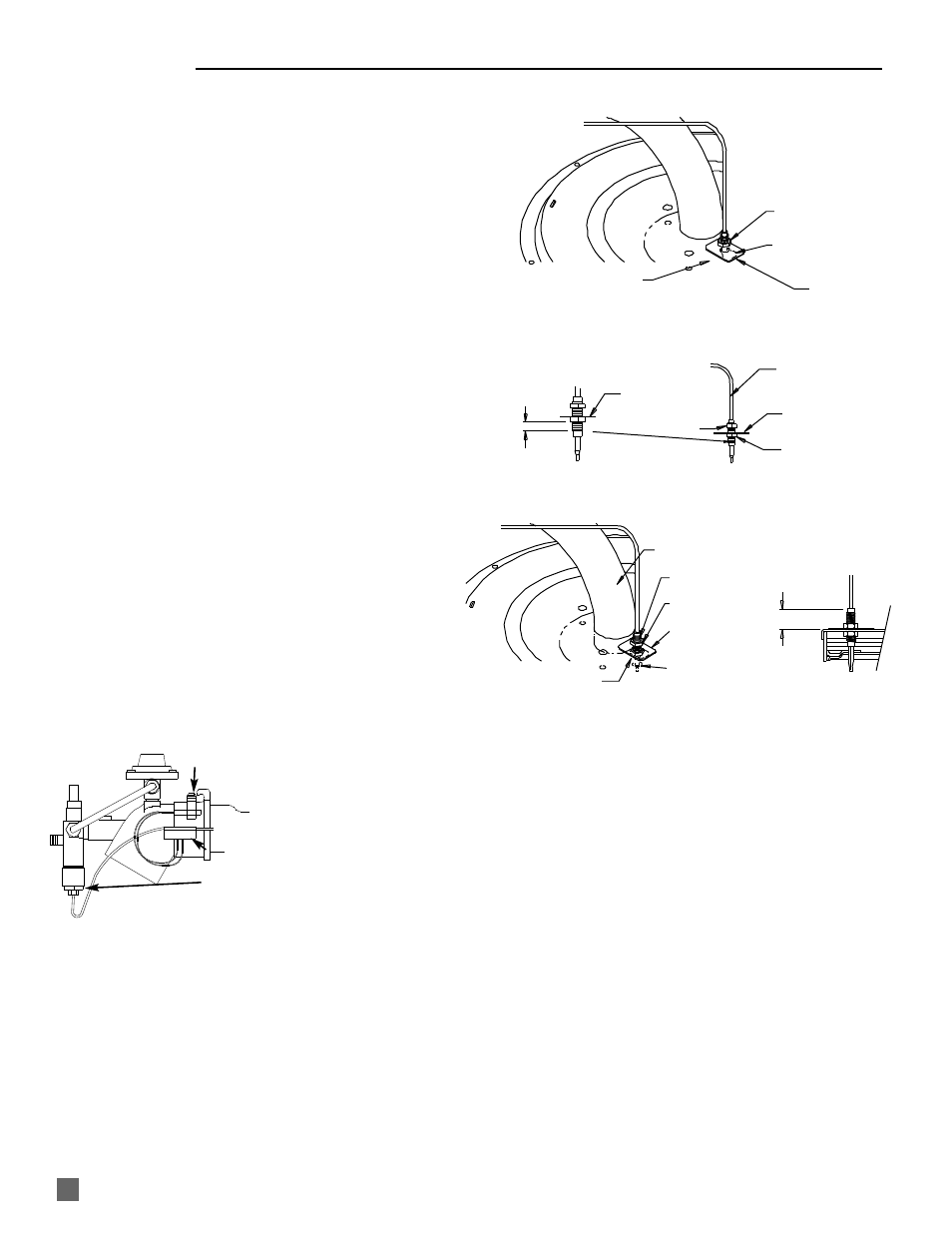

Рис. 19

Рис. 20

Рис. 21

Рис. 22

ТЕСТИРОВАНИЕ ТЕРМОПАРЫ

В комплект термопары входит тепловое реле
автоматического сброса, реагирующее на изменения
температуры. См. рис. 22. Реле размыкает цепь
термопары и отключает предохранительный клапан
при аномальном повышении температуры корпуса
воздухозабора. Для тестирования термопары,
выполните следующие действия:

-- Снимите термопару с обогревателя.

. -- Подключите реостат между контактной гайкой

термопары и ее наконечником.

-- Допустимое показание реостата - не более 1 Ома.

Если термостат показывает перегрузку или
бесконечно малое сопротивление, это говорит о
том, что тепловое реле автоматического сброса
разомкнуто.

-- Если тепловое реле разомкнуто, подождите 5

минут, пока термопара не остынет. Повторно
протестируйте термопару. Если показания
реостата не составляют 1 Ом или менее,
замените термопару.

ТЕРМОПАРА

ОТ 12,7 ДО 14,3 ММ

ВЕРХНЯЯ ГАЙКА
КРЕПЛЕНИЯ

ШПОНОЧНЫЙ ПАЗ

ЗАЩИТНАЯ
ПЛАСТИНА

УСТАНОВЛЕННАЯ

ТЕРМОПАРА

ПРОВОД
ТЕРМОПАРЫ

ЗАЩИТНАЯ
ПЛАСТИНА

НИЖНЯЯ
ГАЙКА

ВЕРХНЯЯ ГАЙКА

5/16"

ЗАЩИТНАЯ
ПЛАСТИНА

ТРУБКА ИНЖЕКТОРА

ЗАЩИТНАЯ
ПЛАСТИНА

РАБОЧИЙ КОНЕЦ
ТЕРМОПАРЫ
ОТВЕРСТИЕ ТЕРМОПАРЫ
НА ДИСКЕ

УСТАНОВЛЕННАЯ

ТЕРМОПАРА

ОКОНЧАТЕЛЬНОЕ

ПОЛОЖЕНИЕ

ТЕРМОПАРЫ

ГАЙКА
КРЕПЛЕНИЯ

КОРПУС ТЕРМОПАРЫ

ТРУБКА ВЕНТУРИ

ЗАЖИМ И ШУРУП КРЕПЛЕНИЯ

ТЕПЛОВОЕ РЕЛЕ АВТОМАТИЧЕСКОГО СБРОСА

ОСЛАБЬТЕ ГАИКУ В МЕСТЕ
СОЕДИНЕНИЯ ТЕРМОПАРЫ
