Рис. 2 – Инструкция по эксплуатации L.B. White I-40Инфраконик факельный розжиг
Страница 8
-- Затяните соединения газопровода должным
образом для устранения утечки.
-- При необходимости произведите замену
задействованных деталей и элементов, если утечку
не удается устранить.
-- Перед тем как перейти к следующему этапу
действий, убедитесь в том, что все утечки газа
выявлены и устранены.
9.
Перед установкой обогревателя
квалифицированная техническая служба должна
проверить рабочее давление газа на
соответствие требованиям.
10.
Для обеспечения должной работы обогревателя
используйте соответствующую линию подачи
газа к прибору. Обычно для подвода газа к
обогревателю используется труба из черной
жести внутренним диаметром 19 мм, а для
панели зонального контроля – труба из черной
жести с внутренним диаметром 12,7 мм. В любом
случае проконсультируйтесь с вашей службой
газоснабжения или с L B. White Co.,Inc. по
поводу соответствующего размера трубопровода
и его установки.
11.
Линия газоснабжения обогревателя типа
Infraconic должна быть регулируемой.
Превышение впускного давления газа может
привести к ослаблению мощности и к снижению
надежности прибора. Информация по давлению
для различных моделей имеется на стр. 4 этого
Руководства.
12.
Данный обогреватель разработан для работы на
сжиженном пропане с отводом газообразной
фазы или на природном газе в зависимости от
модели. Не используйте этот обогреватель в
системах с использованием жидкой фазы
пропана. Пропан в жидком состоянии ни в коем
случае не должен попадать в обогреватель.
13.
Агрессивная среда в зданиях стойлового
содержания животных может привести к сбоям в
работе или к поломке обогревателя.
Необходимо производить периодические
проверки и чистки обогревателя в соответствии
с Инструкциями по Профилактическому
Обслуживанию и Чистке данного Руководства.
В целях безопасности животных необходимо
предусмотреть дополнительную систему
сигнализации, реагирующую на повышение и на
падение температуры до определенного уровня.
14.
Отведите достаточное количество времени для
изучения этого Руководства, чтобы разобраться
в принципах действия и требованиях
профилактического обслуживания данного
обогревателя.
Убедитесь в том, что Вам
известно как отключать газоснабжение здания и
отдельных обогревателей. Если у Вас возникнут
какие-либо вопросы, обращайтесь в Вашу
службу газоснабжения.
15.
Любые дефекты, найденные при проведении
обслуживания, должны быть устранены, а
дефектные детали срочно заменены. Проверьте
обогреватель перед началом очередной
эксплуатации. Рис. 2.
I17 & I34 - 3 FT. MINIMUM
BROODER TOP TO CEILING
POSITION THE GAS HOSE AND ELECTRICAL POW
OUTSIDE OF THE HOT ZONE DIRECTLY ABOVE TH
POSITION THE GAS HOSE AND POWER CORD TO
ANY OPPORTUNITY FOR CONTACT WITH THE HOT
SURFACE OF THE HEATER.
MINIMUM 3 FT. CLEARANCE
TO COMBUSTIBLES
FLOOR
I17 - 3.5 FT. MINIMUM
I34 - 4.5 FT. MINIMUM
POINT OF COMBUSTION
CONE TO FLOOR
HANG THE HEATER WITH THE
CONTROL END 1 TO 5 DEGREES DOWN
FROM HORIZONTAL (SEE BELOW)
CONTROL PANEL
GAS PIPING

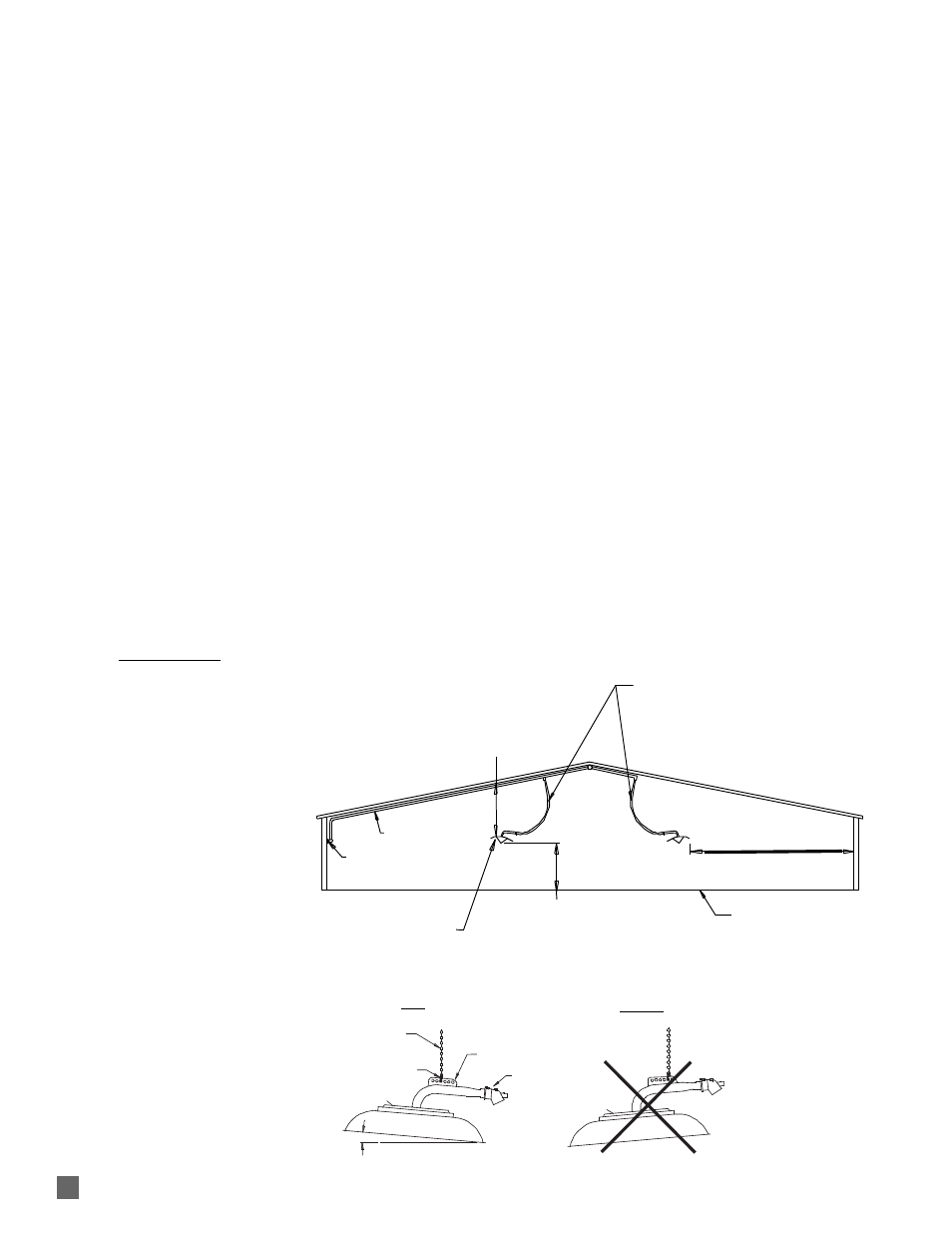

Рис. 2
НЕ МЕНЕЕ 0,91 M
ОТ ВЕРХА БРУДЕРА ДО ПОТОЛКА
РАЗМЕЩАЙТЕ ГАЗОВЫЙ ШЛАНГ ВНЕ ЗОНЫ
НАГРЕВА НЕПОСРЕДСТВЕННО НАД
ОБОГРЕВАТЕЛЕМ. РАЗМЕЩАЙТЕ ГАЗОВЫЙ
ШЛАНГ ТАК, ЧТОБЫ ИЗБЕЖАТЬ ВСЯКОЙ
ВОЗМОЖНОСТИ КОНТАКТА С ГОРЯЧИМИ
ПОВЕРХНОСТЯМИ КОЗЫРЬКА ИЛИ
ОБОГРЕВАТЕЛЯ.
ВНИМАНИЕ
■
Скоба и кольцо подвески
являются составной частью
обогревателей типа Infraconic.
■
К кольцу подвески можно
прикреплять только стальной
трос или цепь. Не используйте
возгораемые материалы,
веревки, шнуры и т.д., для
подвешивания обогревателя.
■
После подключения газового
шланга монтажник должен
проследить за тем, чтобы
обогреватель был подвешен
так, чтобы сторона
контрольной панели была
отклонена на 1 – 5 град. вниз от
горизонтали. Этим
обеспечивается должная
вентиляция обогревателя и
предотвращается повреждение
дополнительного пылевого
фильтра в результате
перегрева.
■
При этом, возможно,
понадобится снять и
переставить установленное
производителем кольцо
подвески в другое отверстие
скобы крепления.
■
См. иллюстрацию.
СХЕМА УСТАНОВКИ
С УЧЕТОМ БЕЗОПАСНЫХ РАССТОЯНИЙ
THIS
NOT THIS
CONTROL END
KEYRING
STEEL CABLE
HANGING
CONTROL END
OR CHAIN
BRACKET
OF HEATER
MUST BE 1 TO 5 DOWN
FROM HORIZONTAL
ТАК
ПОЛ
ГАЗОВАЯ ТРУБА
КОНТРОЛЬНАЯ ПАНЕЛЬ
НЕ МЕНЕЕ 0,91 M ОТ
ГОРЮЧИХ МАТЕРИАЛОВ
ПОДВЕШИВАЙТЕ
ОБОГРЕВАТЕЛЬ ТАК, ЧТОБЫ
СТОРОНА КОНТРОЛЬНОЙ
ПАНЕЛИ БЫЛА ОТКЛОНЕНА ОТ
ГОРИЗОНТАЛИ НА 1-5 ГРАДУСОВ
ОТ ВЕРШИНЫ КОНУСА
СГОРАНИЯ ДО ПОЛА НЕ
МЕНЕЕ:
I34 – 1,37 м
I40 – 1,37 м
НЕ ТАК
СТАЛЬНАЯ ЦЕПЬ
ИЛИ ТРОС
СТОРОНА КОНТРОЛЬНОЙ ПАНЕЛИ
ДОЛЖНА ОТКЛОНЯТЬСЯ ОТ
ГОРИЗОНТАЛИ НА 1-5°
КОЛЬЦО ПОДВЕСКИ
СКОБА ПОДВЕСКИ
СТОРОНА
КОНТРОЛЬНОЙ
ПАНЕЛИ
ОБОГРЕВАТЕЛЯ
8
