ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН
1. Отсоедините газовый шланг.
2. Ослабьте стяжную гайку газовой трубы и
отодвиньте трубу от предохранительного
клапана.
3. Снимите термопару с предохранительного
клапана.
4. Ослабьте шуруп на корпусе инжектора.
5. Снимите предохранительный клапан вместе с
трубкой инжектора с обогревателя.
6. Снимите трубку инжектора.

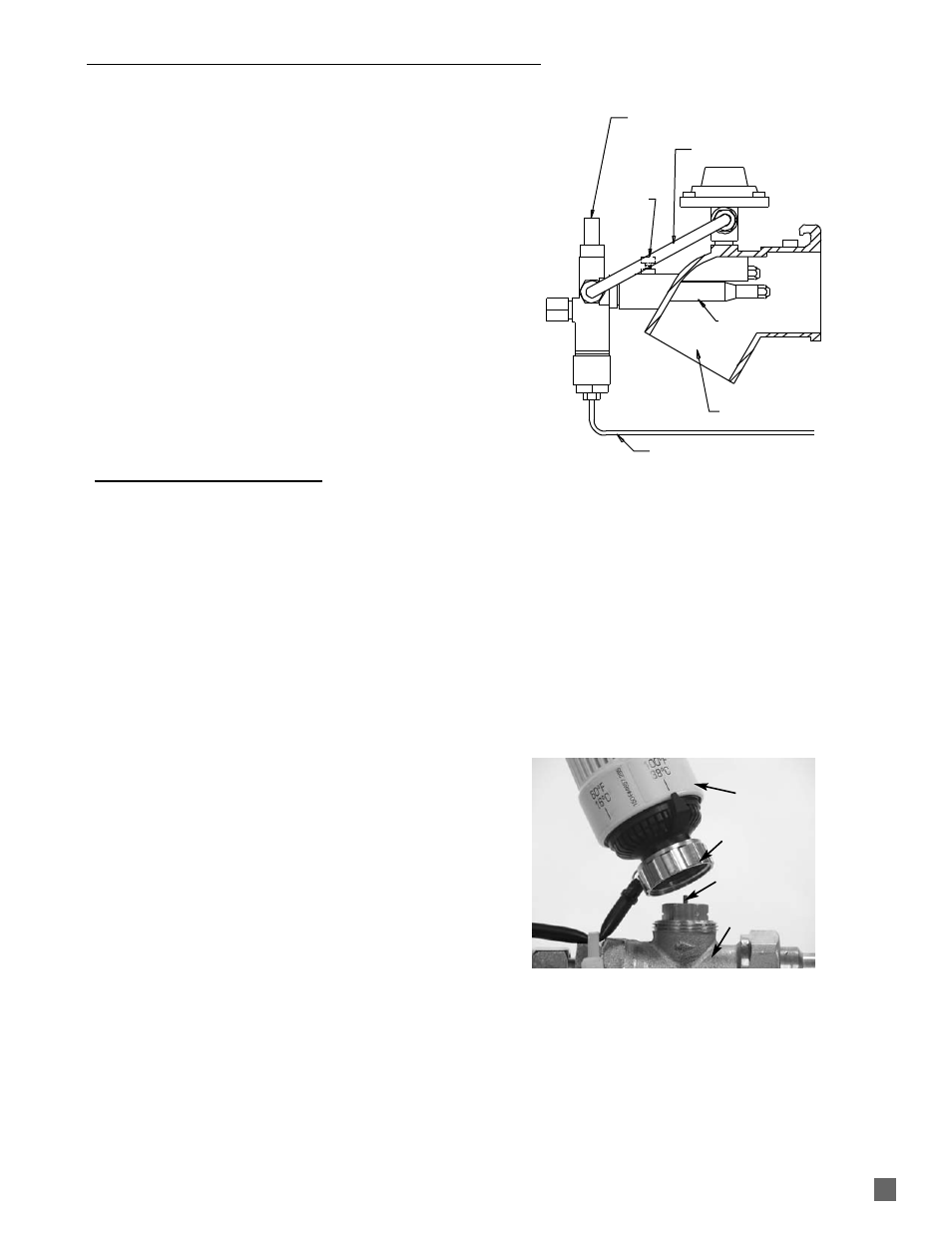

Рис. 11
PILOT SAFETY VALVE
SCREW
BYPASS GAS SUPPLY TUBE
THERMOCOUPLE
INJECTOR BODY
INJECTOR TUBE
ПРЕДОХРАНИТЕЛЬНЫЙ
КЛАПАН
ТРУБА ГАЗОСНАБЖЕНИЯ
ТЕРМОПАРА
КОРПУС ИНЖЕКТОРА
ТРУБКА
ИНЖЕКТОРА
ШУРУП
■
Приведенные ниже инструкции по обслуживанию
одинаковы, как для отдельно управляемых
обогревателей, так и для обогревателей с
зональным контролем.
■
В узел головки входят регулируемая головка
термостата, капилляр и датчик. Номера деталей
головок термостата:
- Головка зональной панели: № детали 09416 с
капилляром 8 м
- Головка отдельного управления: № детали
09415, с капилляром 2 м
В ходе обычной эксплуатации, головка термостата
постепенно увеличивает или уменьшает воздействие
на стержень газорасределительного клапана, что
обеспечивает подачу большего или меньшего давления
газа к конусам сгорания.
Если головка термостата установлена на более низкую
температуру, а тепловая мощность, производимая
конусами сгорания при этом не уменьшается,
проделайте следующие:
-- Ослабьте фиксатор, соединяющий головку
термостата и корпус клапана, таким образом,
чтобы открыть доступ к стержню клапана.
См. рис.12.
-- С помощью какого-либо инструмента,
например, плоским краем обычной отвертки,
сильно, но постепенно надавите на стержень
модулирующего клапана.
-- Если обогрев не уменьшается или если
стержень поддается только под очень сильным
давлением, это означает, что клапан залипает
и его необходимо заменить. Убедитесь в том,
что cтрелка на клапане указывает в
направлении потока газа.
-- Если обогрев уменьшается при нажатии на
стержень клапана, это означает, что
головка термостата – неисправна.
Головки термостата поставляются только в
комплекте с капилляром и с датчиком.
Рис. 12
Фиксатор должен быть надежно навинчен на корпус
клапана. В противном случае это может повлиять на
работу температурного датчика.
Датчик и капилляр головки термостата должны
располагаться выше роста животных во избежание
контакта и повреждений.
ГОЛОВКА ТЕРМОСТАТА И МОДУЛИРУЮЩИИ КЛАПАН
ОБОГРЕВАТЕЛИ С ОТДЕЛЬНЫМ УПРАВЛЕНИЕМ И МОДУЛИРУЮЩИЕ
ЗОНАЛЬНЫЕ ПАНЕЛИ
Головка
термостата
Фиксатор
Стержень клапана
Модулирующий
клапан
