19
■ Узел запального устройства/датчика пламени
требует периодической чистки в случае
накоплений пыли и грязи, которые могут повлиять
на его способность зажигать топливный газ и
определять наличие пламени горелки. Узел
запального устройства/датчика пламени
необходимо снять для проведения очистки.
-- Если искра кажется слабой, энергично потрите
электрод запального устройства шкуркой или
стальной мочалкой, чтобы очистить его от
отложений.
-- Если искра кажется сильной, но обогреватель
не срабатывает, энергично потрите штырь
сигнализатора шкуркой или стальной мочалкой,
чтобы очистить его от отложений.
■
Убедитесь в том, что зазор запального устройства
составляет 4.0 мм и наконечник запального
устройства располагается над отверстием горелки
как изображено на рисунке. См. рис. 19.

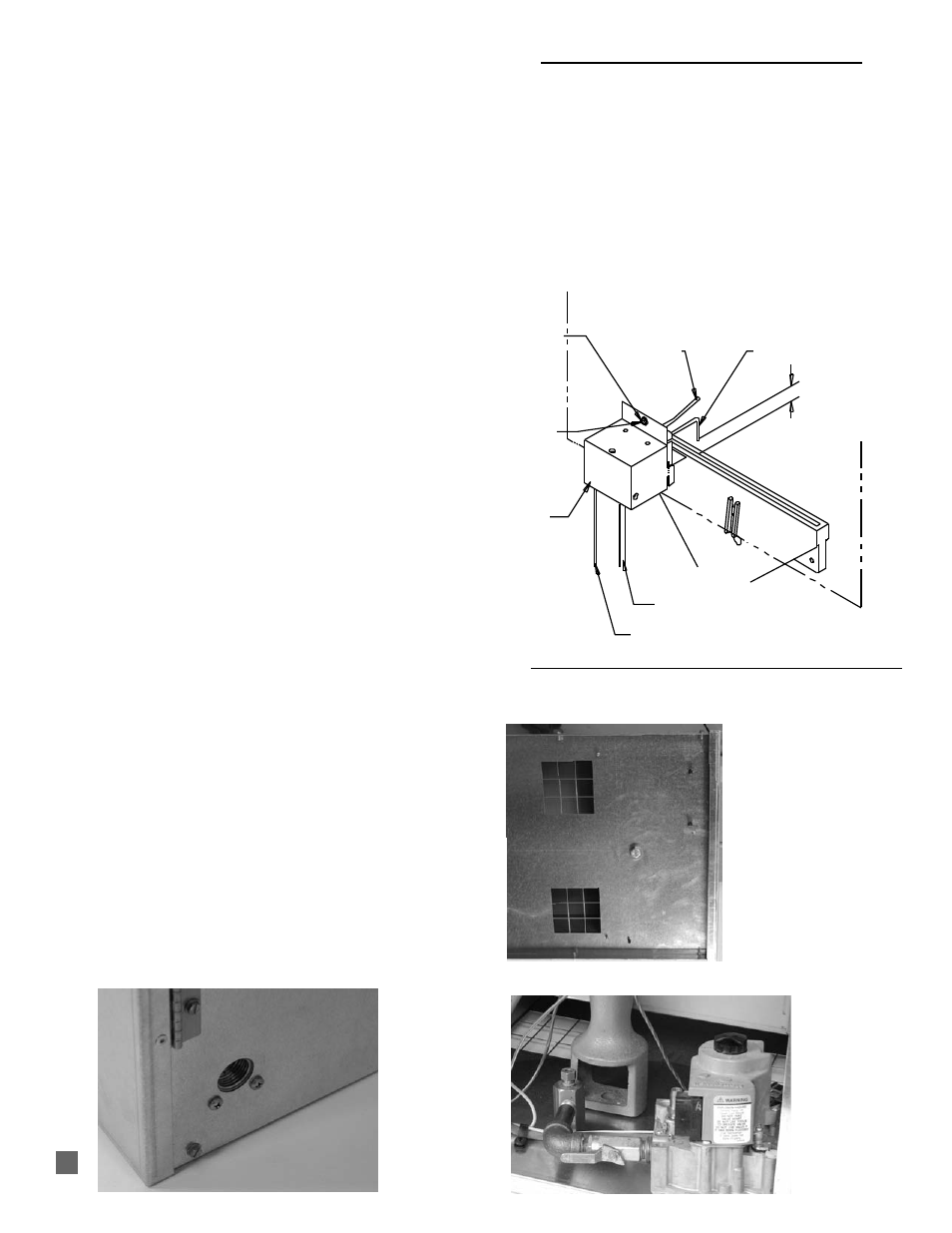

Запальное устройство и датчик пламени
Рис. 19
SENSOR IGNITER
4 MM
HEAT CHAMBER FACE
BURNER
IGNITER LEAD
SENSOR LEAD
E
W.
WN
NG
запальное
устройство
Коробка узла
запального устройства /
датчика пламени
передняя панель
термокамеры
4,0 мм
датчик
пламени
горелка
Провод запального
устройства
Провод датчика пламени
Для снятия узла запального
устройства / датчика пламени
вместе с коробкой снимите винт и
вытащите узел из пазов
крепления
Для корректировки зазора между
запальным устройством и горелкой
приподнимите или опустите
коробку, чтобы правильно
расположить запальное устройство
по отношению к горелке
1. Снимите следующие детали в указанном
порядке:
-- Газовый шланг и остойник со входа
газорегулирующего клапана.
-- Два шурупа на входе газорегулирующего
клапана, крепящие клапан к корпусу (см. рис.
20).
-- Болт с прокладкой, крепящий штуцер к
горелке и основанию (см. рис. 21).
2. Поднимите и поверните газорегулирующий
клапан со штуцером вокруг своей оси так, чтобы
сопло горелки прошло через отверстия Вентури
горелки (см. рис. 22).
3. По необходимости произведите замену деталей.
Рис. 20
Рис. 21
Рис. 22
Газорегулирующий клапан и сопло горелки
Шурупы
Болт с прокладкой
(дно основания)
Сопло
Клапан
