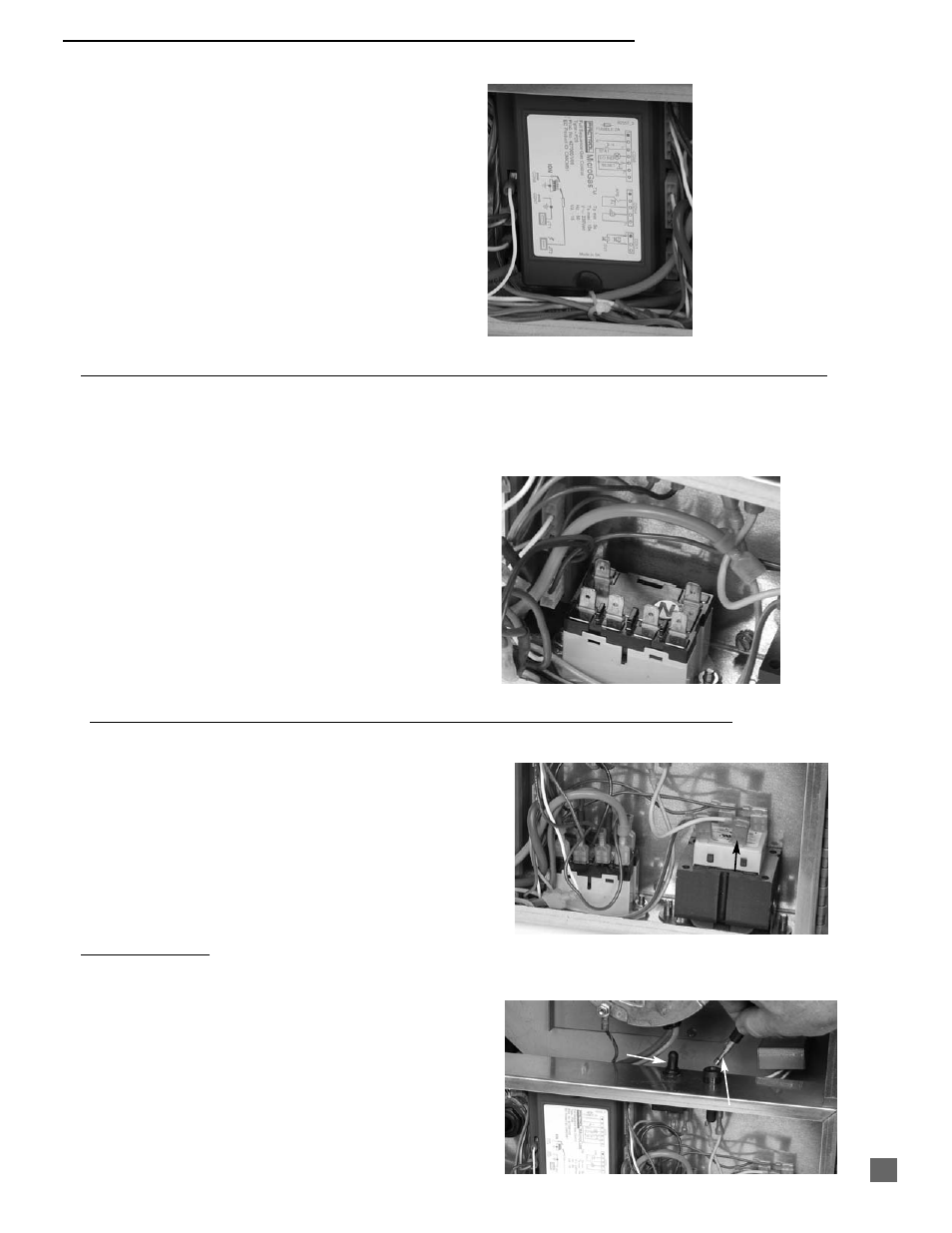

Контроллер зажигания реле, Трансформатор – Инструкция по эксплуатации L.B. White AD 100
Страница 19
Схема подключения проводки и проверки напряжения
показана на рис. 16 (без подключенных проводов для
наглядности).
6,4 мм вилочные части клемм обозначены
цифрами.
Клемма
Функция
2
Входное питание контроллера розжига
4
Питание мотора вентилятора
6
Нейтральная жила мотора вентилятора
8
Нейтральная жила контроллера
зажигания
0
Входные 220/240 В пер. тока для
замыкания обмотки реле (подает
220/240 В пер. тока с клеммы 2 на
клемму 4 для запуска мотора
1
Нейтральная жила реле
Если на реле подается 220/240 В пер. тока, но
питание не поступает к мотору вентилятора, реле
дефектное.
Рис. 16
Контроллер произведет три попытки зажигания,
если газ не загорится сразу. Каждая попытка
длится около 15 секунд. Если зажигание не
произойдет, контроллер зажигания отключит
обогреватель.
-- Прекращается подача искры для зажигания
-- Останавливается мотор вентилятора
-- Для последующего запуска обогревателя
необходимо вернуть контроллер зажигания в
исходное положение
При замене контроллера осторожно отсоедините
жгут проводки и кабель зажигания.
онтроллер зажигания не имеет деталей,
подлежащих ремонту. При наличии дефекта
контроллера, необходимо его заменить. Не
пытайтесьремонтировать контроллер.
Рис. 15
Контроллер зажигания
Реле
18
Предохранитель и переключатель возврата в исходное положение
Расположение обеих деталей в верхней части блока
управления показано на рис. 18.
Предохранитель: вставьте обычную маленькую
отвертку в паз колпачка патрона предохранителя,
надавите и поверните против часовой стрелки. Выньте
предохранитель из патрона.
Переключатель возврата в исходное положение
(«сброс»): снимите резиновый изоляционный колпачок
с переключателя.
Проверьте целостность цепи всех компонентов, чтобы
убедиться в отсутствие дефектов какого-либо из них.
Рис. 18
2
4
6
8
1
0
Переключатель
«сброса» и
защитный колпачок
Патрон предохранителя
и предохранитель
Трансформатор понижает 220/240 В пер. тока до 24 В
пер. тока для обеспечения работы газорегулирующего
клапана. Если трансформатор не подает 24 В. пер. тока
газорегулирующий клапан не откроется и розжиг не
произойдет.
Расположение трансформатора и соответствующий
вывод показаны на рис. 17.
Рис. 17
Трансформатор
Вывод 24В
пер.тока
