11

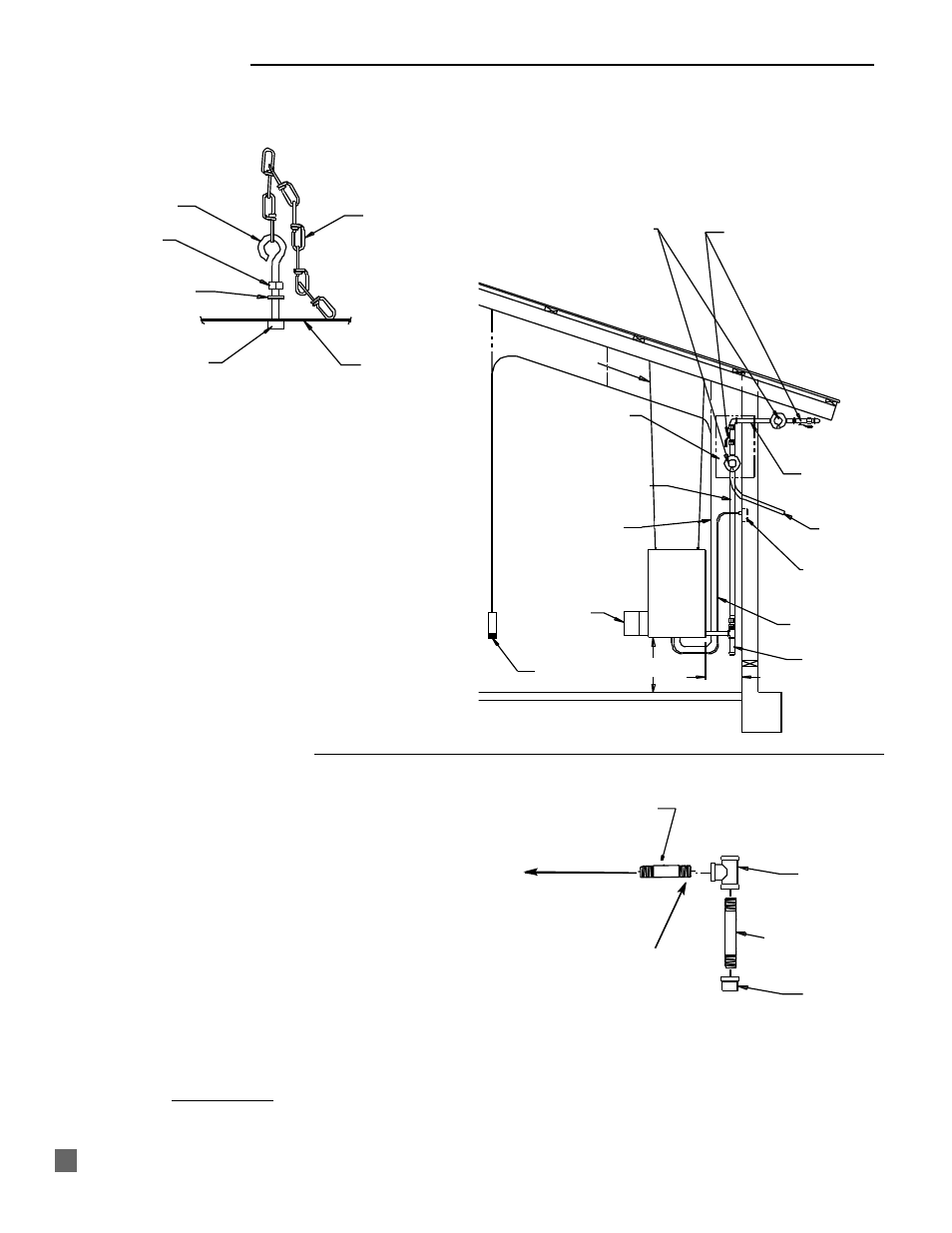

ПОДВЕШИВАНИЕ
EYEBOLT
NUT
FLAT WASHER
CAGE NUT
CHAIN
CASE TOP
1. Соберите в соответствии с рисунком и прочно
затяните все рым-болты.
Рис. 2
2. Убедитесь в том, что обогреватель закреплен и
подвешен ровно (Проверьте по-вертикальной и
по-горизонтальной оси.)
3. На рис. 3 изображена типичная установка для
помещений. При установке в помещении для
содержания животных необходимо учитывать то,
что обогреватель должен располагаться на
расстоянии от скота так, чтобы животные не
могли столкнуть обогреватель, сорвать его с
креплений, повредить прибор или линию
газоснабжения. Убедитесь в том, что
минимальные расстояния от воспламеняемых
материалов, указанные в главе Технические
Характеристики данного Руководства по
эксплуатации
и на самом обогревателе,
соблюдены.
Рис. 3
Рым-болт
Гайка
Плоская
шайба
Корпусная
гайка
Цепь
Верх корпуса
TE: REGULATORS SHOULD ALWAYS BE MOUNTED OUTDOORS. IF
CIRCUMSTANCES FORCE INSTALLING THE REGULATOR INDOORS,
THE REGULATOR'S VENT MUST BE VENTED OUTDOORS USING VENT
LINE NO SMALLER THAN VENT OPENING.
VENT OF REGULATOR MUST
POINT DOWN AND REGULATOR
MUST BE VENTED OUTDOORS MANUAL SHUT-OFF VALVE
CAN BE INSTALLED BEFORE
THE REGULATOR, UNDER
THE EAVE OF THE BUILDING,
OR AFTER THE REGULATOR
INSIDE THE BUILDING.
OPTIONAL INDOOR
REGULATOR
MOUNTING LOCATION
GAS HOSE
THERMOSTAT
CORD
YOKE
HEATER
THERMOSTAT
30.5CM
30.5CM
BLACK PIPE
THROUGH WALL
VENT LINE
WALL OUTLE
POWER CORD
SEDIMENT
TRAP
W
ALL
CHAIN OR CABLE
Примечание: установка регуляторов всегда должна
осуществляться на открытом воздухе. Если
обстоятельства вынуждают Вас устанавливать
регулятор в помещении, вытяжка регулятора
должна быть выведена наружу, причем вытяжная
труба не должна быть меньше самого отверстия
отдушины.
Вытяжка регулятора
должна быть направлена
вниз, а вытяжная труба
регулятора
выведена наружу, за
пределы здания.
Ручной запорный клапан
можно устанавливать
перед регулятором, под
карнизом или после
регулятора внутри
здания.
скоба
термостат 0,3 M
цепь или трос
газовый шланг
вариант установки
регулятора внутри
помещения
кабель
термостата
обогрева
тель
сетевая розетка
шнур питания
отстойник
черная труба
сквозь стенку
вытяжная
труба
стена
СБОРКА ОТСТОЙНИКА
NIPPLE
HOS
TEE
NIPPLE
CAP
TO GAS CONTROL
VALVE INLET
■ Для всех резьбовых соединений используйте
резьбоуплотнительный материал, устойчивый как
к сжиженному пропану, так и к природному газу.
■
Убедитесь в том, что все резьбовые соединения
надежно уплотнены.
■
См. рис. 4 и следующие инструкции:
-- Соберите отстойник следующим образом:
- 7,6 см патрубок к тройнику из черного чугуна
- Заглушку из черного чугуна к патрубку 7,6 см
- Снимите пластмассовую заглушку с патрубка
6,3 см и накрутите этот конец патрубка на
тройник из черного чугуна.
- Подсоедините ко входу газорегулирующего
клапана.
■
Окончательно закрепляя отстойник на
газорегулирующем клапане, убедитесь в том, что он
находится в вертикальном положении.
■
Проверьте все соединения на наличие утечек с
помощью проверенных детекторов газа.
Рис. 4
ПАТРУБОК 6,3 см
тройник
заглушка
ПАТРУБОК 7,6 СМ
КО ВХОДУ
ГАЗОРЕГУЛИРУЮЩЕГО
КЛАПАНА
КОНЕЦ СО СНЯТОЙ ЧЕРНОЙ
ЗАГЛУШКОЙ
L
0,3 M
