1. Перед проведением обслуживания перекройте
газоснабжение и отключите электропитание
обогревателя, если в их наличии нет
необходимости для проводимой вами процедуры
обслуживания.
2. Очистите сопло обогревателя сжатым воздухом
или сухой мягкой тряпкой. Не пользуйтесь
напильником, дрелью, шилом и прочими
подобными инструментами для прочистки
отверстия сопла. Этим вы расширите отверстие,
что приведет к проблемам с горением и розжигом.
Замените сопло, если его невозможно должным
образом очистить.
3. Прерыватель предельного нагрева,
предохранитель и термостат можно
протестировать, отсоединив соответствующую
проводку и соединив их перемычкой:
-- Подключите обогреватель к электропитанию и
откройте газовые краны.
-- Если обогреватель при этом разжигается, деталь
дефектная и подлежит замене.
-- Не оставляйте установленную перемычку и не
эксплуатируйте обогреватель с дефектной
деталью. Немедленно замените
соответствующую деталь. Альтернативным
методом тестирования этих деталей является
проверка целостности цепи.
4. Прерыватель контроля воздушного потока не
нужно закорачивать перемычкой. При его
закорачивании контроль зажигания заблокирует
работу обогревателя. Проверьте целостность цепи
прерыватель контроля воздушного потока . При
обнаружении дефекта, замените прерыватель.
5. Откройте соответствующую панель корпуса для
получения доступа к компонентам горелки и
вентилятора. Откройте коробку управления для
доступа к контроллеру зажигания, реле,
трансформатору, патрону предохранителя и кнопке
возврата в исходное положение.
6. Производя замену деталей, отсоединяйте
соответствующую проводку.
7. Для сборки повторите описанные процедуры в
обратном порядке. Убедитесь, что все газовые
соединения надежно уплотнены.
8. Запустите обогреватель после проведения
обслуживания, чтобы убедиться в правильности
функционирования и проверьте на наличие утечек
газа.
ПРЕДУПРЕЖДЕНИЕ
Опасность ожога
■
Поверхности обогревателя остаются горячими в
течение некоторого времени после выключения
обогревателя.
■
Дождитесь пока обогреватель не остынет
прежде, чем производить ремонт,
профилактическое обслуживание или чистку.
■
Несоблюдение данного предупреждения может
привести к ожогам и травмам.
16
1. Снимите шурупы, крепящие монтажную панель
мотора к корпусу вентилятора.См. Рис. 10.
2. Снимите блок мотора и вентилятора с корпуса.
3. Ослабьте квадратные крепёжные винты на
колесе вентилятора гаечным ключом.
4. Снимите колесо вентилятора с моторного вала.
При необходимости воспользуйтесь специальным
инструментом для снятия.
5. Снимите четыре (4) шурупа, крепящие мотор на
монтажной панели.
П РИМЕЧАНИЯ: а. Оставьте зазор между колесом
вентилятора и монтажной панелью
мотора размером 6,4 мм для
закрепления колеса вентилятора на
моторном вале.
б. Убедитесь, что крепежный винт
(винты) вентилятора расположены на
плоских поверхностях моторного вала
перед их закреплением.

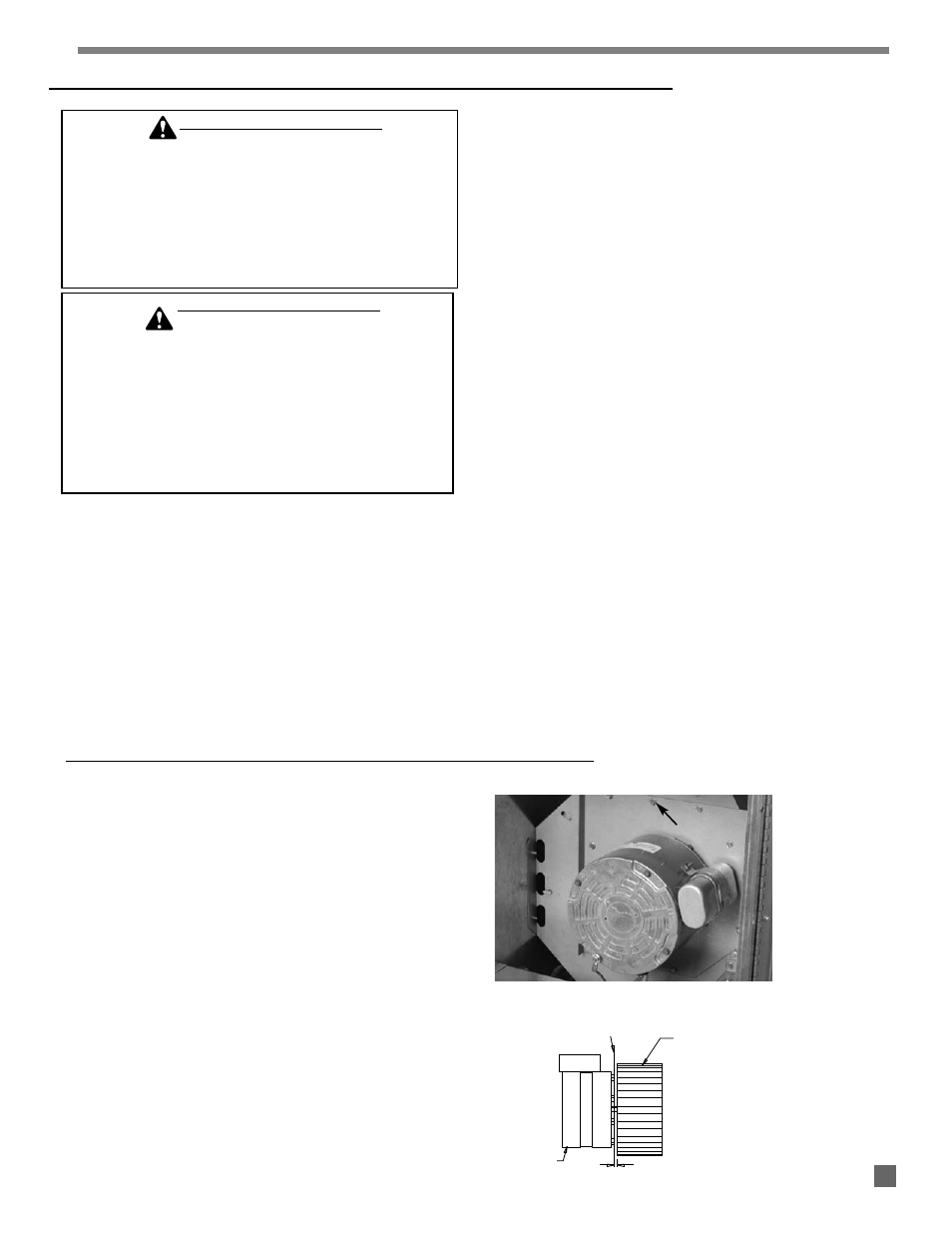

Рис. 10
Рис. 11
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара и взрыва
■
Не разбирайте и не пытайтесь ремонтировать
какие-либо из элементов данного обогревателя
или газового тракта.
■
При обнаружении дефекта любой
комплектующей детали необходимо ее
заменить.
■
Несоблюдение данного предупреждения может
привести к пожару или взрыву, повреждению
имущества, травме или смерти.
О
БЩИЕ СВЕДЕНИ
Я
Шурупы опорной
панели
MOTOR MOUNT PLATE
FAN WHEEL
CLEARANCE
MOTOR
монтажная панель мотора
мотор
колесо
вентилятора
зазор
Блок мотора и вентилятора
