17
Прерыватель предельного нагрева
(с ручным возвратом в исходное положение)
Данный обогреватель оснащен прерывателем
предельного нагрева для защиты от перегрева.
Прерыватель предельного нагрева расположен на
термокамере (см. рис. 13) и подключен между плавким
предохранителем и газорегулирующим клапаном.
В нормальном состоянии контакты прерывателя –
замкнуты. В случае перегрева контакты прерывателя
размыкаются, размыкая, таким образом, цепь
газорегулирующего клапана.
Прерыватель предельного нагрева необходимо
проверять не реже одного раза в год во время
генеральной чистки обогревателя.

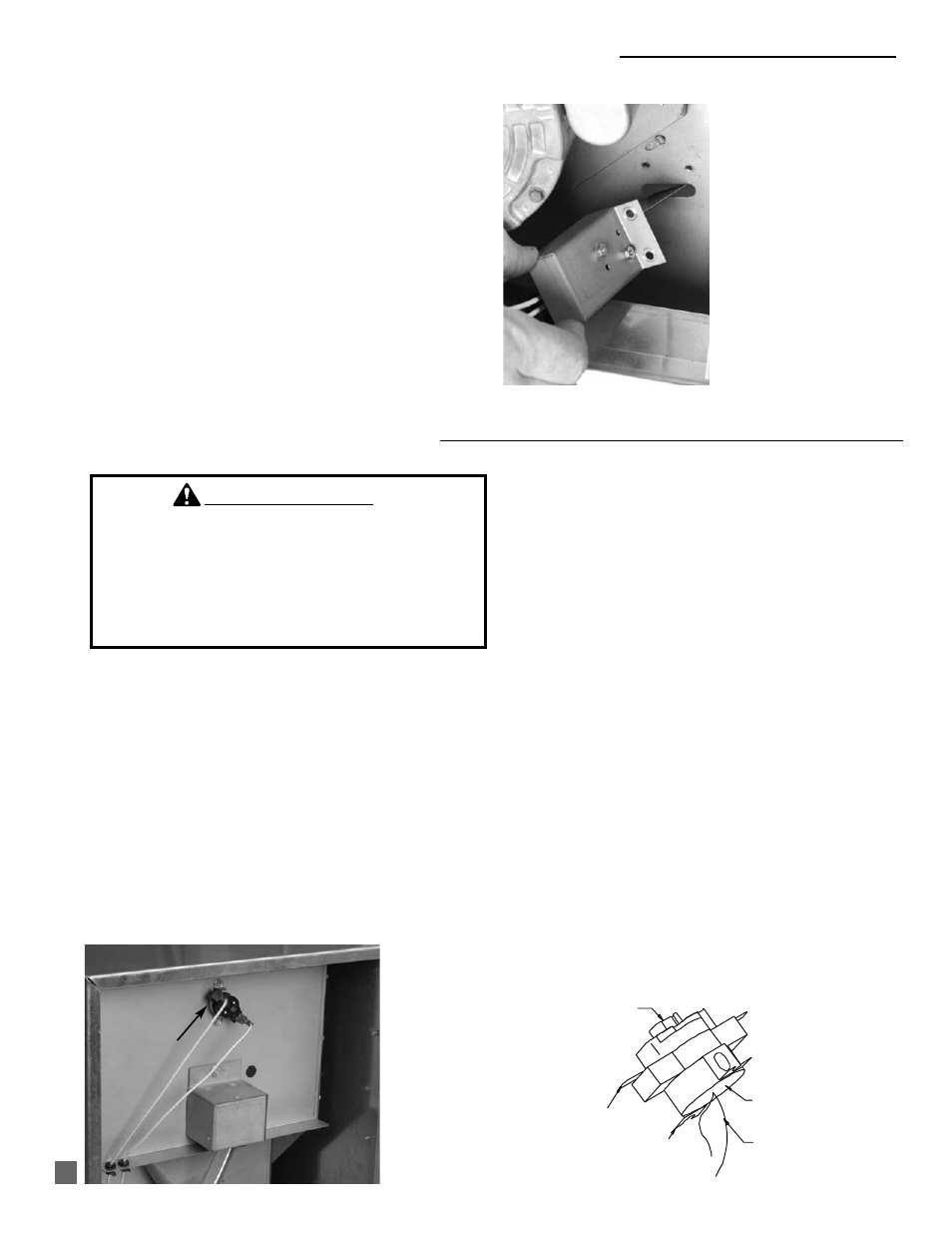

Рис. 13
.
1. Держа прерыватель за один из выступов
крепления, поднесите небольшое пламя только к
чувствительной части на задней поверхности
прерывателя. Будьте осторожны! Не расплавьте
пластмассовый корпус прерывателя при
проведении проверки.
2. В течение минуты вы должны услышать щелчок
прерывателя. Это говорит о том, что контакты
прерывателя разомкнулись. Убедитесь в
отсутствии электропроводности, проверив
выводы обогревателя, чтобы подтвердить
размыкание контактов.
3. Подождите около минуты пока прерыватель не
остынет, после чего сильно надавите на кнопку
«сброса» для возврата прерывателя в исходное
состояние.
4. Проверьте электропроводность на выводах
прерывателя, чтобы убедиться в том, что
контакты замкнулись
5. Установите прерыватель обратно на
обогреватель. Подключите обогреватель к
питанию. Включите обогреватель и проверьте
правильность работы.
Рис. 14
Прерыватель контроля воздушного потока с лапкой
Для обеспечения цикла розжига необходимо
правильное функционирование прерывателя
контроля воздушного потока. Если контакты
прерывателя контроля воздушного потока не
замкнутся при включении режима обогрева и
после запуска вентилятора, то искра не будет
подаваться и розжиг не произойдет.
.
1. Снимите два (2) винта для листового металла,
крепящие прерыватель со скобой к корпусу
воздуходувки. См. рис. 12.
2. Снимите блок прерывателя, повернув его
таким образом, чтобы лапка рычага
прерывателя прошла через продолговатое
отверстие на боковой панели корпуса
вентилятора.
3. Отсоедините проводку прерывателя контроля
воздушного потока.
Рис. 12
RESET BUTTON
SENSING
SURFACE
TERMINAL
FLAME
MOUNTING
LEG
Прерыватель
предельного нагрева
кнопка возврата
в исходное
положение
чувствительная
поверхность
пламя
терминал
выступ крепления
ПРЕДУПРЕЖДЕНИЕ
Огнеопасно
■
Не эксплуатируйте прибор с незадействованным
прерывателем предельного нагрева.
■
Эксплуатация обогревателя без прерывателя
предельного нагрева может привести к перегреву
и к возникновению пожара, который может
нанести ущерб зданию или вызвать смерть скота.
