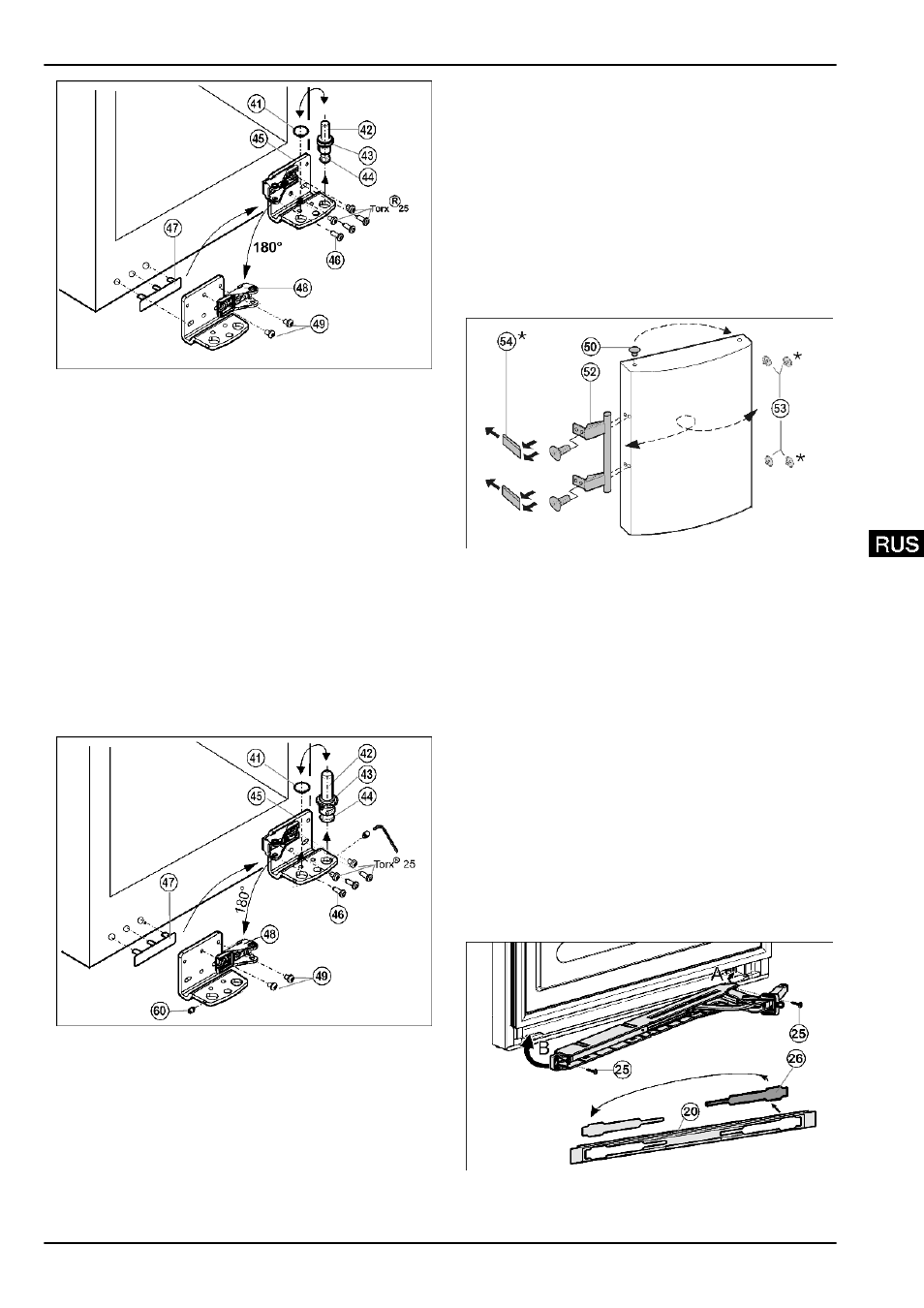

Fig. 12
u Извлеките опорный винт Fig. 12 (42) в комплекте с
шайбой Fig. 12 (43) и регулируемой опорой Fig. 12 (44) ,
вытягивая его вверх.
u Снимите пробку Fig. 12 (41) .
u Открутите Fig. 12 (46) опорный кронштейн Fig. 12 (45) .
u Открутите опорную деталь Fig. 12 (48) и снова прикру-
тите внутри с поворотом на 180°.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 12 (47) .
u Снова прикрутите нижний опорный кронштейн
Fig. 12 (45) на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u Переставьте пробку Fig. 12 (41) в свободное отверстие.
u Вновь установите опорный винт Fig. 12 (42) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.8 Перестановка нижних опорных
деталей
для устройств с регулировкой по высоте
Fig. 13
u Отвинтите установочный винт Fig. 13 (60) приблизи-
тельно на один оборот прилагаемым торцевым ключом.
u Извлеките опорный винт Fig. 13 (42) в комплекте с
шайбой Fig. 13 (43) и регулируемой опорой Fig. 13 (44) ,
вывинчивая его вверх.
u Снимите пробку Fig. 13 (41) .
u Открутите Fig. 13 (46) опорный кронштейн Fig. 13 (45) .
u Полностью выкрутите установочный винт Fig. 13 (60) и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u Открутите опорную деталь Fig. 13 (48) и снова прикру-
тите Fig. 13 (49) внутри с поворотом на 180°.
u Переставьте пробку Fig. 13 (41) в свободное отверстие.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 13 (47) .
u Снова прикрутите опорный кронштейн Fig. 13 (45) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Вновь закрутите опорный винт Fig. 13 (42) в комплекте
с шайбой и регулируемой опорой.
u Затяните установочный винт Fig. 13 (60) .
4.3.9 Перестановка ручек
Соответственно на верхней и нижней дверце:
Fig. 14
u Извлеките пробку Fig. 14 (50) из опорной втулки дверцы
и переставьте.
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 14 (52) , пробку Fig. 14 (53) и
прижимные пластины* Fig. 14 (54) .
u При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.10 Монтаж нижней двери
u Установите дверцу сверху на нижний опорный палец
Fig. 13 (42) .
u Закройте дверцу.
u Снова наденьте пластмассовый колпачок Fig. 11 (33) на
средний опорный кронштейн Fig. 11 (31) .
u Вставьте средний опорный палец Fig. 11 (32) на новой
стороне шарнира через средний опорный кронштейн
Fig. 11 (31) в нижнюю дверцу.
u Установите шайбу Fig. 11 (34) на средний опорный
палец Fig. 11 (32) .
4.3.11 Монтаж нижнего амортизатора
закрывания двери
Fig. 15
u Освободите крышку Fig. 15 (26) из накладки Fig. 15 (20)
и снова установите её на другой стороне.
Ввод в работу
* Наличие в зависимости от модели и комплектации 9
