Страница 10: Ввод в работу
u
Зацепите (А) и поверните (В) узел амортизатора закры-
вания дверцы шарниром в сторону шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите (2 шт. Torx® 15)
Fig. 15 (25)
узел амортиза-
тора закрывания дверцы.

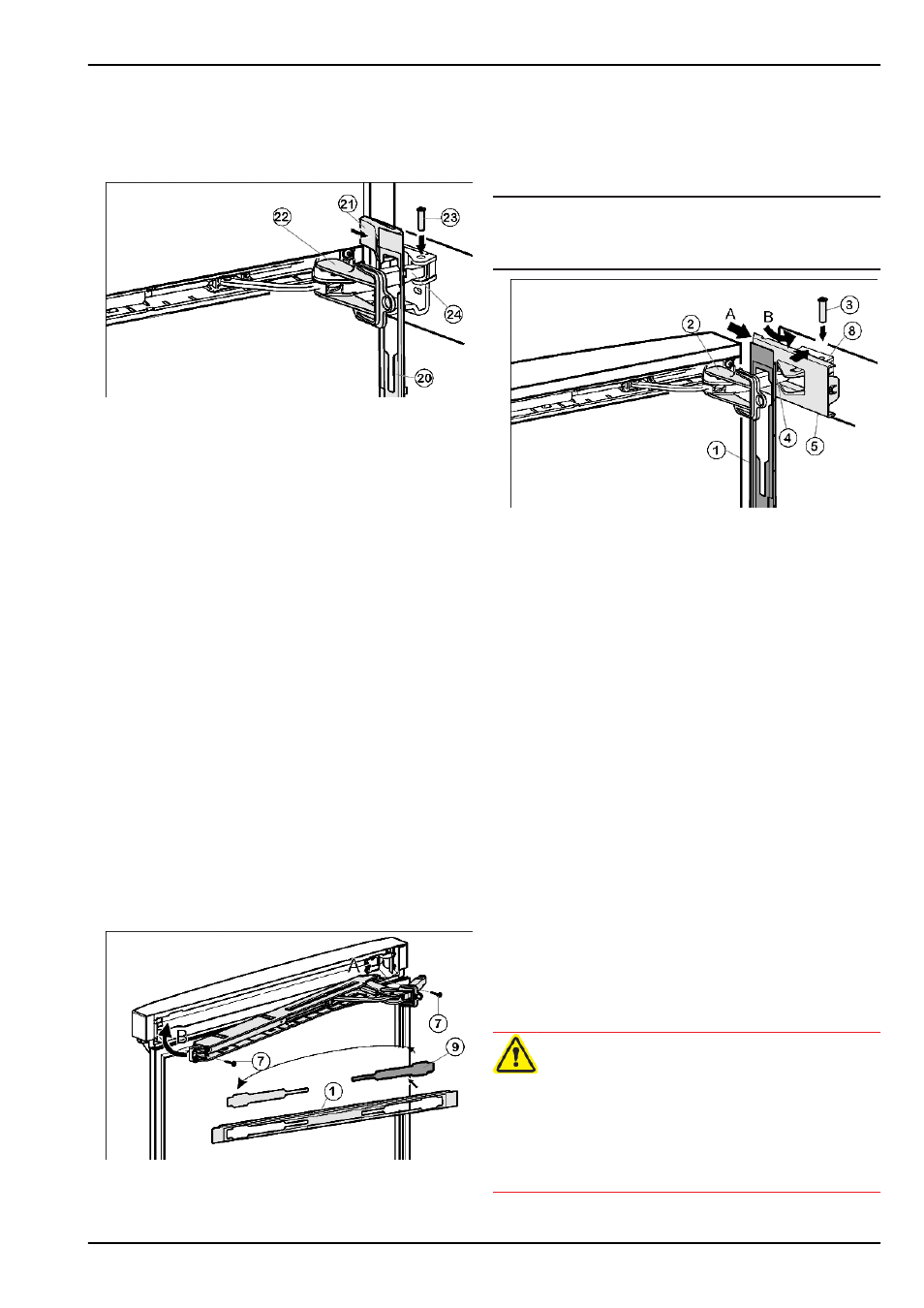

Fig. 16
u
Навесьте накладку
Fig. 16 (20)
на амортизационную
скобу таким образом, чтобы передние защелки показы-
вали вперёд, а передняя сторона была направлена к
устройству.
u
Притянитеамортизационную скобу
Fig. 16 (24)
к опорной
детали и сверху вставьте палец
Fig. 16 (23)
таким
образом, чтобы квадратная головка сидела в углу-
блении.
u
Установите и защелкните крышку
Fig. 16 (21)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 16 (22)
.
u
Защелкните накладку
Fig. 16 (20)
на дверце.
u
Закройте нижнюю дверь.
4.3.12 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 11 (32)
.
u
Установите верхний опорный кронштейн
Fig. 8 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн (с усилием
4 Нм)(2 шт. Torx® 25)
Fig. 8 (13)
. При необходимости
проделайте отверстия или используйте аккумуля-
торную отвертку.
u
Защёлкните крышку
Fig. 8 (11)
и крышку
Fig. 8 (10)
на
противоположной стороне.
u
Оставьте верхнюю дверь открытой.
4.3.13 Монтаж верхнего амортизатора
закрывания двери
Fig. 17
u
Освободите крышку
Fig. 17 (9)
из накладки
Fig. 17 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) верхний узел амортиза-
тора закрывания дверцы шарниром на стороне
шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите узел амортизатора закрывания дверцы (2
шт. Torx® 15)
Fig. 17 (7)
.
Указание
u
Соблюдайте последовательность. Сначала навесьте
накладку над амортизирующей скобой, после этого
крышку.
Fig. 18
u
Навесьтенакладку
Fig. 18 (1)
на амортизационную
скобу
Fig. 18 (4)
таким образом, чтобы передние
защелки показывали во внутрь, а передняя сторона
была направлена к устройству.
u
Отодвиньте (А)крышку
Fig. 18 (5)
снаружи и поверните
(В) через опорную деталь
Fig. 18 (8)
.
u
Установите крышку
Fig. 18 (5)
и защелкните ее до
первого фиксатора.
w
После позиционирования амортизирующей скобы
отверстия для пальцев расположены друг над другом.
u
Притянитеамортизационную скобу
Fig. 18 (4)
к опорной
детали и сверху вставьте палец
Fig. 18 (3)
таким
образом, чтобы квадратная головка сидела в углу-
блении.
u
Теперь полностью защелкните крышку
Fig. 18 (5)
на
опорной детали
Fig. 18 (8)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 18 (2)
.
u
Защелкните накладку
Fig. 18 (1)
на дверце.
u
Снаружи установитекрышку
Fig. 6 (6)
со стороны ручки
с поворотом на 180° и защелкните ее.
4.3.14 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 13 (45)
и среднем опорном кронштейне
Fig. 11 (31)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 13 (45)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
Ввод в работу
10
* Наличие в зависимости от модели и комплектации
