4.3.3 Снятие нижнего амортизатора закры-
вания двери

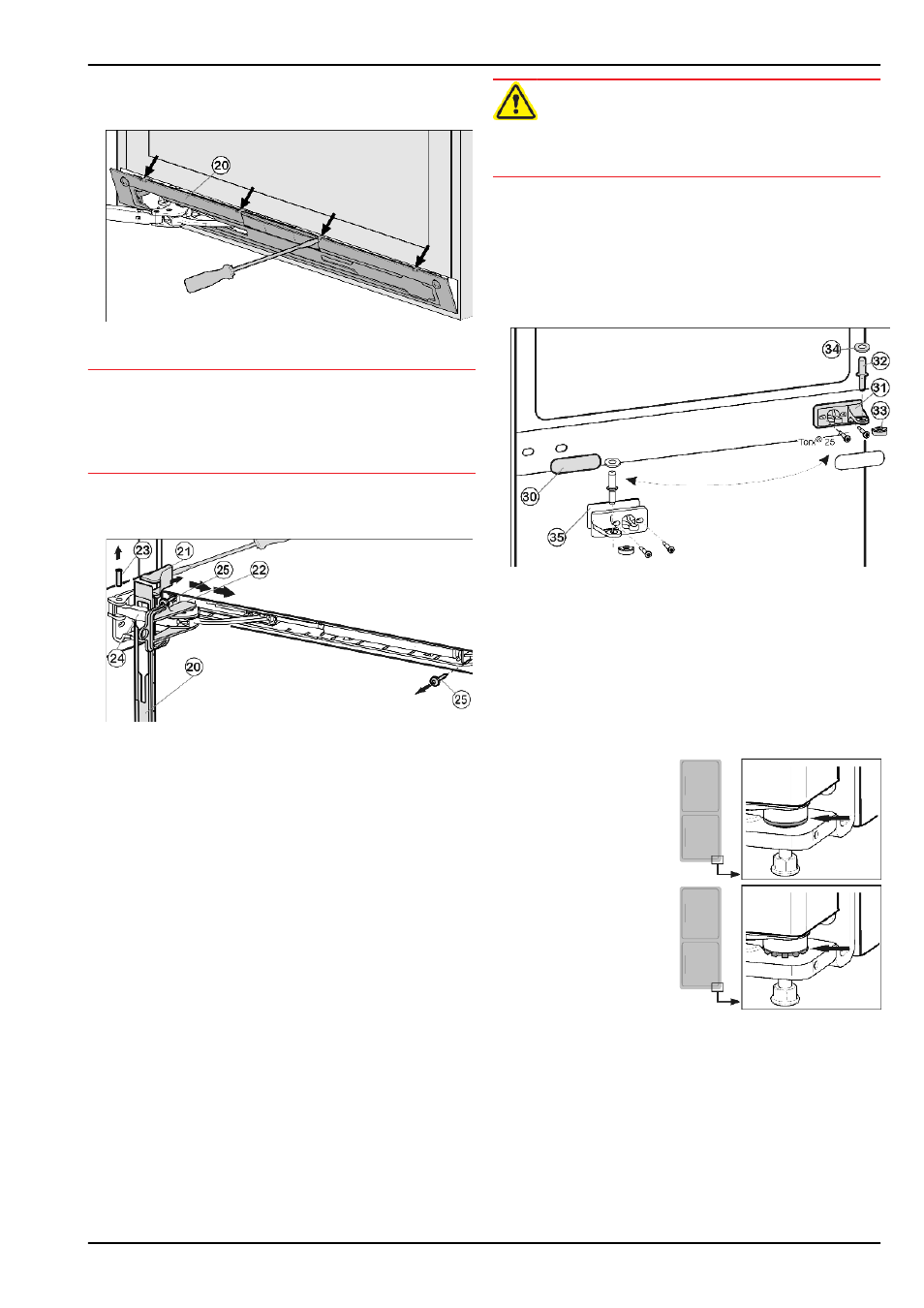

Fig. 9
u Откройте нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u Не повредите уплотнение дверцы отвёрткой!
u Выведите накладку Fig. 9 (20) из зацепления и снимите
ее с помощью шлицевой отвертки.
w Накладка висит над амортизационной скобой.
Fig. 10
u Сдвиньте накладку над амортизационной скобой
Fig. 10 (24) в направлении устройства вперед.
u Зафиксируйтепредохранитель Fig. 10 (22) в продольном
пазе.
w Благодаря стопору шарнир не может сложиться.
u Подденьте крышку Fig. 10 (21) отвёрткой с внешней
стороны и снимите в направлении наружу.
u При необходимости с помощью другого человека накло-
ните устройство назад.
u Выдавите палец Fig. 10 (23) снизу.
u Нажмите амортизационную скобу Fig. 10 (24) в направ-
лении дверцы.
u Снимите накладку Fig. 10 (20) .
u Открутите весь узел амортизатора закрывания дверцы
(2 шт. Torx® 15) Fig. 10 (25) .
u Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u Отложите узел амортизатора закрывания двери в
сторону.
4.3.4 Снятие нижней двери
u Закройте нижнюю дверь.
u Вытащите средний опорный палец Fig. 11 (32) с шайбой
Fig. 11 (34) из опорного кронштейна и нижней дверцы.
u Снимите пластмассовый колпачок Fig. 11 (33) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Откройте нижнюю дверь.
u Открутите средний опорный кронштейн Fig. 11 (31) (2
шт. Torx® 25).
u Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.3.5 Перестановка средних опорных
деталей
Fig. 11
u Осторожно снимите накладку Fig. 11 (30) .
u Прикрутите средний опорный кронштейн Fig. 11 (31) с
подкладкой Fig. 11 (35) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u Защелкните накладку Fig. 11 (30) , повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.6 Как отличить опорные детали
Некоторые устройства снабжены регулятором высоты на
опорном винте нижнего опорного кронштейна.
u Для устройств без
регулировки по
высоте далее с пункта
(см. 4.3.7) .
u Для устройств с регу-
лировкой по высоте
далее с пункта
(см. 4.3.8) .
4.3.7 Перестановка нижних опорных
деталей
для устройств без регулировки по высоте
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
