ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается
вместе со вторым устройством (в качестве комбинации
SBS) ограничитель хода дверцы должен оставаться в
состоянии поставки.
u Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q Torx® 25
q
Torx® 15
q
Отвертка
q При необходимости аккумуляторный шуруповерт
q При необходимости привлеките второго человека для
монтажной работы
q Прилагаемый торцевой ключ SW 2*
4.3.1 Снятие верхнего амортизатора закры-
вания двери

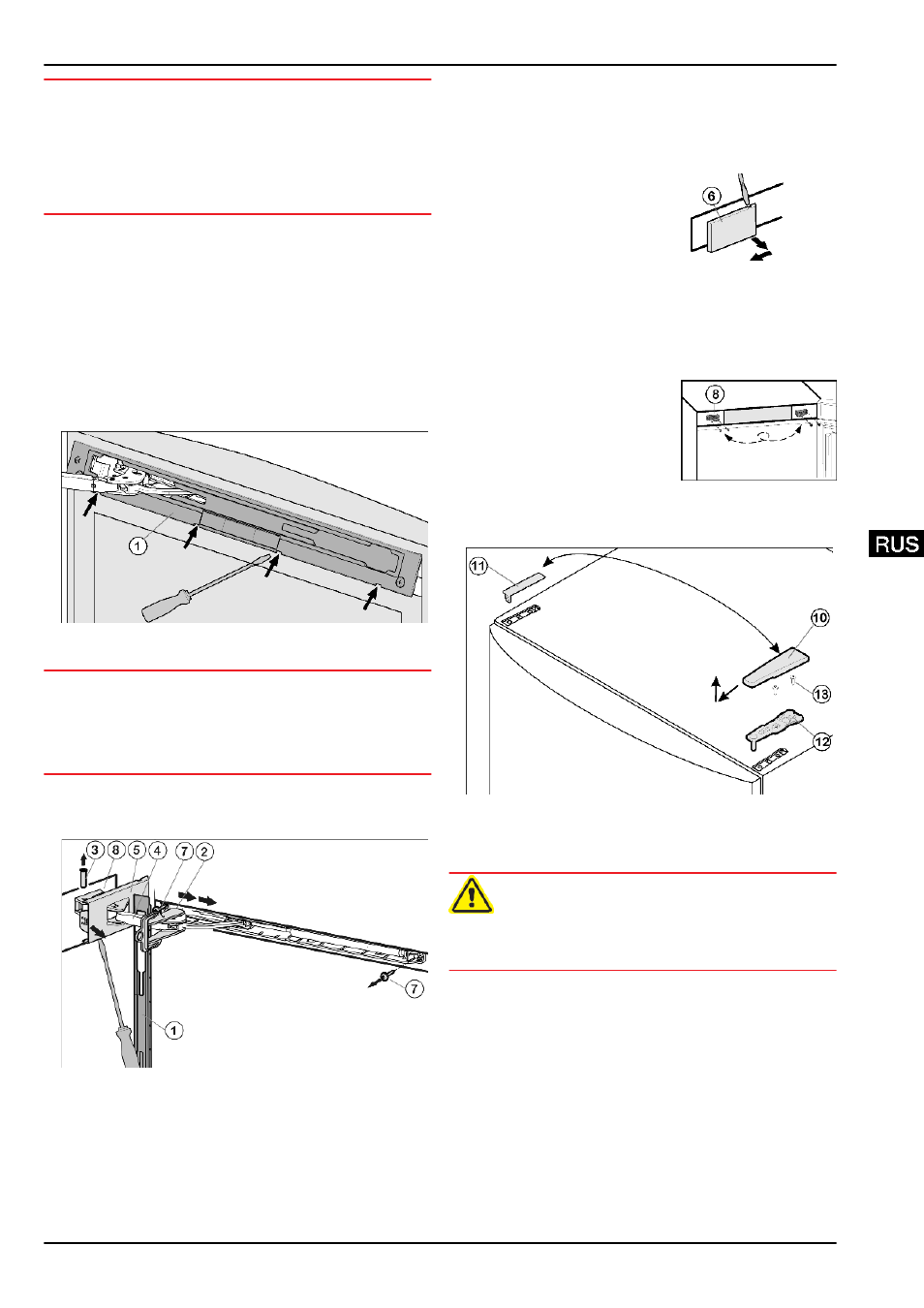

Fig. 4
u Откройте верхнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u Не повредите уплотнение дверцы отвёрткой!
u Выведите накладку Fig. 4 (1) из зацепления и снимите
ее с помощью шлицевой отвертки.
w Накладка висит над амортизационной скобой.
Fig. 5
u Сдвиньте накладку над амортизационной скобой
Fig. 5 (4) в направлении устройства вперед.
u Зафиксируйтепредохранитель Fig. 5 (2) в продольном
пазе.
w Благодаря стопору шарнир не может сложиться.
u Отсоедините крышку Fig. 5 (5) со стороны шарнира с
помощью отвертки до первого фиксатора.
w Палец будет виден.
u Выдавите палец Fig. 5 (3) снизу.
u Нажмите амортизационную скобу Fig. 5 (4) в направ-
лении дверцы.
u Полностью отсоедините и снимите крышку Fig. 5 (5) со
стороны шарнира.
u Снимите накладку Fig. 5 (1) .
u С помощью отвертки отсоеди-
ните и снимите крышку со
стороны ручки Fig. 6 (6) наружу.
Fig. 6
u Открутите узел амортизатора закрывания дверцы (2
шт. Torx® 15) Fig. 5 (7) .
u Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u Отложите узел амортизатора закрывания двери в
сторону.
u Открутите опорную деталь
Fig. 5 (8) и прикрутите её
снова с поворотом на 180°
на противоположную
сторону. При необходи-
мости просверлите отвер-
стия или используйте акку-
муляторную отвертку. Fig. 7
4.3.2 Снятие верхней двери
Fig. 8
u Закройте верхнюю дверь.
u Потяните крышку Fig. 8 (10) вперед и вверх.
u Снимите крышку Fig. 8 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 8 (12) (2 шт.
Torx® 25) Fig. 8 (13) и вытяните вверх.
u Верхнюю дверь приподнимите и отставьте в сторону.
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
