7 6 LTM 1160-5.1 LTM 1160-5.1
60 m
50 m
40 m
30 m
20 m
10 m
13 m
22 m
31 m
40 m
62 m

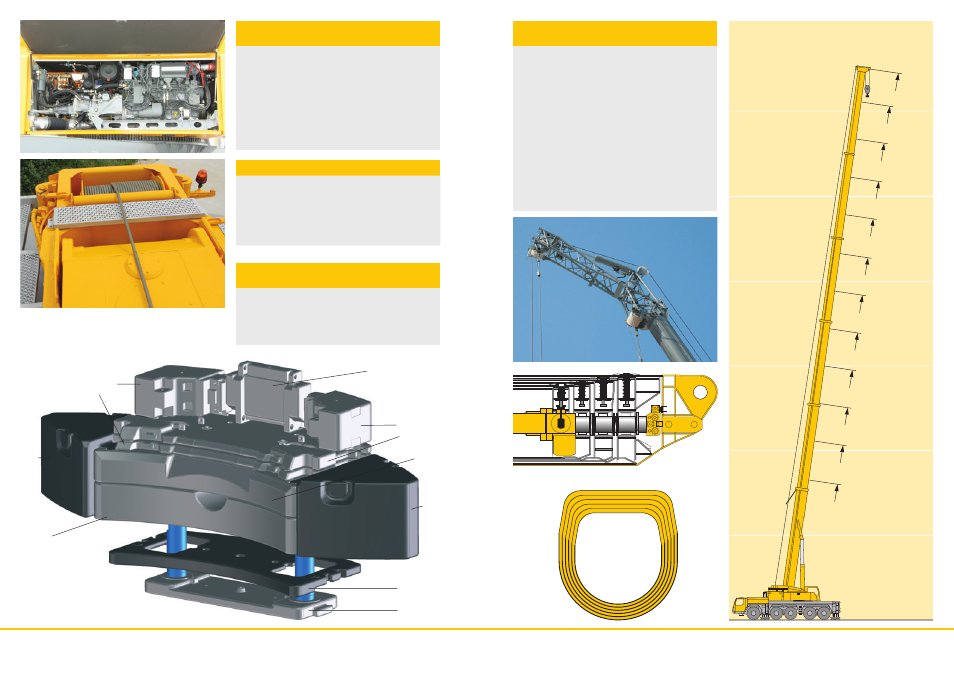

• Двигатель крана: четырехцилиндровый дизель с газотурбинным
наддувом производства Либхерр, тип D934S, мощность145 кВт
/ 197 л.с.; показатели выброса в соответствии с Директивами
97/68/EG ступень 3 и EPA/CARB Tier 3; предназначен для работы
в тяжелых условиях, надежный; расположен напротив кабины
крана, благодаря чему уменьшается уровень шума; электронная
система управления двигателем, оптимизированный расход
топлива, выхлопная система из нержавеющей стали
• Гидравлическая система с пятью аксиально-поршневыми
регулирующими насосами с сервоуправлением и регулировкой
мощности; в серийную комплектацию входит маслоохладитель
с электроприводом
• В серийную комплектацию входит высокоэффективное
подавление шума дизель-гидравлического привода крана
Надежный
привод крана
• Лебедки производства Либхерр (механизмы подъема 1 и 2) со
специальными канавками, со встроенными планетарными
редукторами и с подпружиненными пластинчатыми тормозами,
работающими в качестве стопорных тормозов
• Аксиально-поршневой нерегулируемый двигатель собственного
изготовления, ориентированный на использование на кране,
проверен и оценен положительно в ходе жестких испытаний
• Индикация направления вращения лебедки на экране LICCON
• Грузовой канат с малым закручиванием
Лебедочное оборудование от Либхерр
• Большое количество вариантов противовеса от 4,6 до 46,5 т
• Управление балластировкой из кабины крана
• Процесс балластировки осуществляется быстро благодаря
системе замков
• Компактные размеры противовеса; например, при весе
противовеса 32 т ширина его составляет лишь 3 м
• Радиус противовеса составляет лишь 4,22 м
Монтаж противовеса требует
лишь несколько минут
• Шестисекционная телескопическая стрела длиной 62 м и
двухсекционный двойной откидной удлинитель длиной 12,2 -
22 м, удлиняемый до 29 и 36 м
• Одна промежуточная секция 7 м для удлинения
телескопической стрелы при работе с откидным удлинителем
• Телескопическая стрела имеет закругленный овальный нижний
пояс, благодаря чему обеспечивается высокая боковая
жесткость.
• Оптимальное использование телескопической стрелы
благодаря большому числу комбинаций выдвижения
• Откидной удлинитель устанавливается под углами 0°, 22,5° и
45°, для монтажа может быть использована гидравлическая
система; по заказу поставляется гидравлический цилиндр для
бесступенчатой перестановки откидного удлинителя под
углами 0° - 45°
• Возможен подъем стрелы с грузом (интерполяция значений
поднимаемых грузов)
• Монтажный удлинитель длиной 5,3 м, встроенный в откидной
удлинитель
• Простая и быстрая перезапасовка грузового каната с канатным
замком
• Грузовой крюк с канатным замком; грузовой крюк имеет форму
цилиндра и легко перекатывается при монтаже
Подъем грузов -
точно и безопасно
0,9 t
1,6 t
7,25 t
2,3 t
8,6 t
1,85 t
1,85 t
2,2 t
10,8 t
7,25 t
1,9 t
17,5 m
26,5 m
35,5 m
44,6 m
49,1 m
53,6 m
58,1 m
овальный профиль стрелы
