9 4 LTM 1160-5.1 LTM 1160-5.1
700
CAN-Bus
LSB 4
CAN-Bus
20
19
4
11
LSB 2
4a
14
13a
12
9
21 21
10
13b

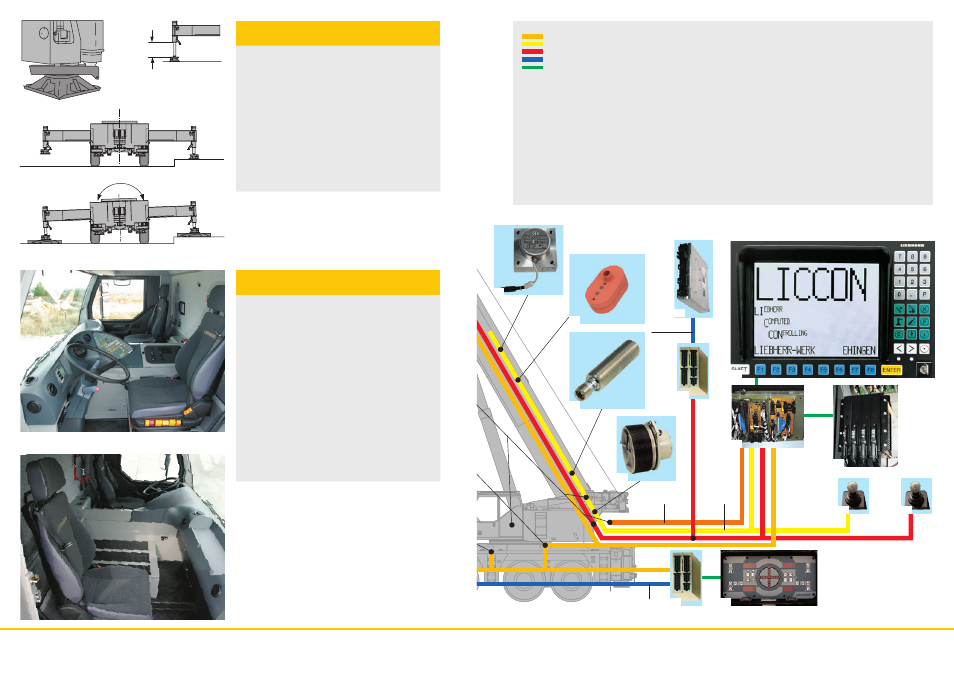

• Изменяемая опорная база
Опоры втянуты
Опорная база 5,0 м x 7,9 м
Опорная база 7,5 м x 7,9 м
• Жестко установленные опорные плиты (башмаки выдвижных
опор) с брызговиками для защиты от грязи
• Опорные цилиндры имеют ход до 700 мм
• Регулировка уровня для опор; полностью автоматическое
выставление уровня крана в процессе установки на опоры
„нажатием кнопки“
• Допустимый боковой крен шасси и конструкции крана 2 x 9°
• С обеих сторон крана на ходовом устройстве располагаются
освещаемые и закрываемые пульты обслуживания, имеющие
пленочную клавиатуру и электронную индикацию уровня, а также
клавиши для управления пуском и остановкой двигателя и
регулировки числа его оборотов
• Обслуживание устройств установки на опоры в соответствии с
предписаниями по предотвращению несчастных случаев (UVV)
• Освещение зоны установки на опоры четырьмя встроенными
прожекторами
Установка крана на опоры -
быстро, удобно, надежно
• Современная комфортабельная кабина водителя, обладающая
прекрасными функциональными качествами и впечатляющим
дизайном; конструкция из коррозионно-стойкой листовой
стали, покрытие нанесено методом погружного катафореза;
передняя часть имеет резиновую упругую подвеску, задняя
часть - гидравлический амортизатор; звуко- и
теплоизолирующая внутренняя обшивка
• Круговое защитное остекление, передние и боковые стекла
тонированы в защитный зеленый цвет для уменьшения
теплового потока, электроподъемники стекол
• Элементы обслуживания и панели индикации расположены в
соответствии с требованиями эргономики для безопасной и
удобной работы при длительном использовании
• Цифровые блоки индикации и клавиш связаны через
устройства шины передачи данных с функциональными узлами
• Пневматическая подвеска сиденья водителя, пневматическая
опора для поясничных позвонков, подголовники
• Рулевое колесо регулируется по высоте и наклону
• Наружные зеркала обогреваются, положение их регулируется
электрически
• Ремни безопасности для водителя и пассажира
• Три стеклоочистителя с автоматическим устройством очистки
и мойки с регулировкой интервала
• Отключение внутреннего освещения с задержкой
• Различные места для хранения
• Место, подготовленное для подключения магнитолы
Комфортабельная и высоко-
функциональная кабина водителя
7 Датчик крена для автоматического выставления уровня
8 Датчик поворота в узле контактных колец
9 Разъемы электрокабелей системных шин Либхерр
(LSB 1, 2, 3, 4)
10 Центральный блок LICCON
11 Монитор LICCON в кабине крана
12 Датчик длины и кабельный барабан / кабель питания для
захватов / установки телескопической стрелы на фиксаторы
13 a Индуктивный датчик (6 шт.)
13 b Бесконтактный датчик (2 шт.)
14
Датчик угла на шарнирной секции
15 Кабельный барабан для поз. 16, 17 и 18
16 Анемометр – датчик скорости ветра
17 Концевой выключатель подъема
18 Датчик угла
19 Модуль ввода / вывода для электронного управления дизельным
двигателем / поворотной платформой крана, воздушной
заслонкой, муфтой вентилятора, клапаном свободного выпуска
20 Управление топливным насосом высокого давления дизельного
двигателя Либхерр / поворотной платформой крана
21 Командо-контроллеры
22 Датчики давления (4 шт.) для управления мощностью и для ОГМ
(ограничитель грузового момента)
23 Клапан рулевого устройства для активного рулевого управления
задним мостом
Обозначения:
LSB - Системная шина Либхерр 1
LSB - Системная шина Либхерр 2
LSB - Системная шина Либхерр 3
CAN - Шины
SCI - Последовательный связной интерфейс
1 Модуль ввода / вывода для электронного управления подвеской
моста, для дизельного двигателя, автоматической коробки
передач, функций обслуживания, для контроля сжатого воздуха,
используемого для торможения
1a Панель приборов и клавиатуры в кабине водителя
2
Модуль ввода / вывода для блокировок дифференциалов,
функций индикации
2a Панель приборов и индикации в кабине водителя
3
Модуль ввода / вывода установкой на опоры справа
3a Пульт управления установкой на опоры справа
4
Модуль ввода / вывода установкой на опоры слева
4a Пульт управления установкой на опоры слева
5
Модуль ввода / вывода для тормоза-замедлителя, темпомата,
темпосета, электронного управления дизельным двигателем
(переключатель на рулевой колонке справа) и автоматической
коробкой передач
6 Управление дизельным двигателем Либхерр / ходовым
устройством и автоматической коробкой передач
